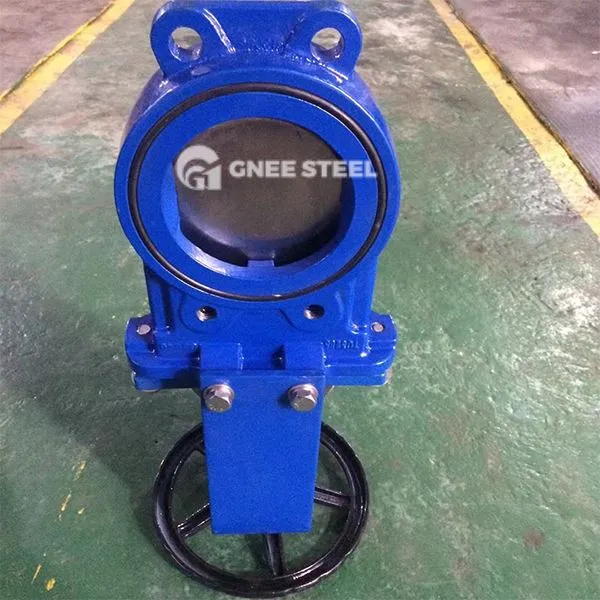

Vàlvula de porta de ganivet de ferro dúctil

La vàlvula de la porta del ganivet de ferro dúctil és una vàlvula de porta tipus ganivet feta de ferro dúctil. Té la capacitat de tall de la vàlvula de la porta del ganivet i la resistència i la resistència a la corrosió del ferro dúctil. És adequat per al control de tall de partícules, fibres o alta viscositat que contenen un medi. La seva porta és una estructura en forma de ganivet o en forma de falca i la direcció del moviment és perpendicular al fluid. Només s’utilitza en estat totalment obert o completament tancat i no pot ajustar el flux.

Disseny de l'estructura del nucli

Cos i material de la vàlvula

El cos de la vàlvula està fabricat amb ferro dúctil (com el model PZ73X -10 q). El disseny estructural integrat elimina el risc de fuites i millora la durabilitat.

La part inferior de la porta és una fulla (angle de falca de 5 graus -50 grau), que pot tallar impureses com fibres i purins; La porta elàstica es pot deformar lleugerament per compensar la desviació de la superfície de segellat.

Segellar i conduir

La superfície de segellat està feta de superfície de carbur o material PTFE, combinada amb la força de suport de la placa d’acer per aconseguir un segell de tancament lent, reduir la fricció del pla i ampliar la vida útil. Suporta unitats manuals, elèctriques, pneumàtiques o de bisell per satisfer les necessitats d'automatització de diferents condicions laborals.

Estàndard americà
Disseny a ANSI/AWWA C509
Dimensió cara a cara a ASME B16. 10-2000 (sèries ISO 3)
Brida i perforació a pime/ansi b16. 42-1998
Estàndard britànic
Disseny a BS5163, BS5150
Dimensió cara a cara a BS5163 (ISO 3Series, Sèrie ISO19)
Brida i perforació a BS4504 Part1 (EN1092)
Estàndard d'Alemanya
Disseny a DIN3352
Dimensió cara a cara a DIN3202 (F4: Sèrie 14 ISO; F5: ISO 15 Sèrie)
Brida i perforació a BS EN1092



Vàlvula de porta de ganivet de ferro dúctil



Avantatges

• ‌ Roba i resistència a la pressió: el ferro dúctil té una gran resistència a la tracció (millor que el ferro colat ordinari), i la superfície de segellat dur pot suportar medis altament abrasius (com la escòria i la polpa).
• ‌ Disseny de resistència al flux: el canal de flux és recte quan està totalment obert, amb caiguda de baixa pressió, adequat per a escenaris de flux grans.
• Manteniment fàcil: l'estructura compacta, el pes lleuger i el disseny lliure de cambra del cos de la vàlvula redueix la deposició de la impuresa i redueix la freqüència de manteniment.

Aplicacions

• ‌ Protecció ambiental i tractament d’aigües residuals: talleu les aigües residuals que contenen fibres i partícules sòlides per evitar el bloqueig de les canonades (com el control d’aigües residuals a la indústria de la paperera).
• ‌Mining i metal·lúrgia: controleu el transport de mitjans d’alta viscositat o que contenen partícules com purins i fang.
• Indústria de l'alimentació i la indústria química: el disseny sanitari es pot utilitzar per a mitjans purins o corrosius (cal complir els estàndards de certificació de materials).
