Vàlvula de verificació de la solapa de goma

‌Rubber Flap Valve‌ és una vàlvula que utilitza una solapa de goma ‌elàstica per aconseguir un control del flux unidireccional i és una subdivisió de la vàlvula de verificació. La seva funció bàsica és bloquejar ràpidament el flux de fons del medi mitjançant la flexibilitat del material de goma, alhora que es redueix l’impacte del martell d’aigua, i s’utilitza àmpliament en la protecció anti-enrere dels sistemes de lliurament de líquids.

Estructura bàsica i característiques tècniques
‌ Componentsky components‌

‌ CODER DE VALVA I COPA DE VALVE‌: Normalment fet de ferro colat, acer colat o acer inoxidable, amb un nivell de resistència a la pressió que cobreix PN 10- PN16, i alguns models d’alta pressió poden arribar a la classe 600; ‌Rubber Flap‌: està fabricat amb placa d’acer o tela de niló reforçat com l’esquelet, i la capa exterior està coberta de cautxú de cloroprè o cautxú nitril, que té una resistència a l’elasticitat i la resistència, i la vida d’obertura i tancament pot arribar a 1 milió de vegades; ‌ Sistema de Salvació‌: Adopta un disseny de seients de la vàlvula inclinat i la pressió de muntatge de la superfície de segellat pot arribar a 1,1 vegades la pressió nominal (estàndard de prova de segellat) i el nivell de fuites compleix la norma ANSI Class VI.
‌ Paràmetres tècnics‌

‌ Temperatura de treball‌: -20 grau ~ 80 graus (els models especials són adequats per a -40 grau ~ 120 graus);
‌ Media aplicable‌: aigua neta, aigües residuals, aigua de mar, oli i líquids lleugerament corrosius (necessiten coincidir el material de goma);
‌ Test de la longitud‌: 1.5 vegades la pressió nominal per assegurar l'estabilitat estructural en condicions de pressió alta.
Principi de treball i avantatges bàsics
‌Workflow‌

‌ Flow Flow‌: La pressió mitjana empeny el disc de la vàlvula de goma per girar al voltant de l’eix cap a l’estat completament obert (l’angle d’obertura és d’uns 7 0 grau ~ 75 graus), i el coeficient de resistència del flux és tan baix com 0. 2 ~ 0. 3; ‌ TANCAMENT REVERSE‌: Quan el medi flueix cap enrere, el disc de goma s’ajusta ràpidament al seient de la vàlvula sota la pressió inversa i la molla\/gravetat, i el temps de tancament és inferior o igual a 0,8 segons, bloquejant el flux de fons i reduint l’efecte del martell d’aigua.
‌ AVANTATS CORE‌

‌ Resistència del flux i estalvi d'energia: el disseny del canal de flux racionalitzat redueix el consum d'energia i la pèrdua del cap és només el 30% de la vàlvula de comprovació de l'elevació tradicional;
‌Strong Anti-Pollution‌: La superfície de segellat de goma es pot adaptar als medis que contenen partícules en suspensió (diàmetre de partícules inferiors o iguals a 5mm) i no és fàcil d’obstruir;
‌Corrosió Resistència‌: La capa de goma aïlla el metall del cos de la vàlvula del contacte amb el medi, allargant la vida de la vàlvula (com la vida del cautxú de cloroprè contra la corrosió d’aigua de mar superior o igual a 10 anys).

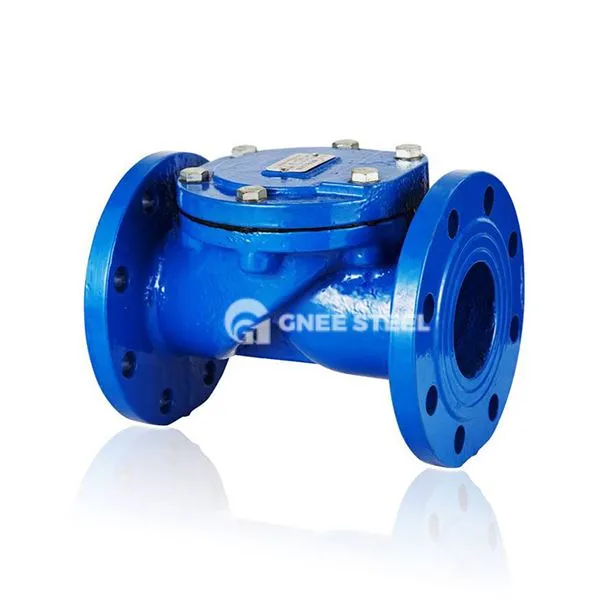

Vàlvula de verificació de la solapa de goma



Aplicacions
