El disc de la vàlvula de la vàlvula de retenció del disc inclinable de la brida és un disc inclinat en forma de papallona muntat a l'eix de la vàlvula. El seient de la vàlvula és un tipus especial de segellat de metall elàstic i flotant, que garanteix que el seient de la vàlvula pugui ajustar automàticament la seva posició amb el disc de la vàlvula. La superfície de segellat del seient de la vàlvula forma part d'un con inclinat i la línia de segellat formada entre el seient de la vàlvula i el disc de la vàlvula és aproximadament una corba el·líptica. L'angle entre el pla d'aquesta corba i la línia central del canal de flux de la vàlvula és de 60 graus. L'eix llarg de la línia de segellat aproximadament el·líptica forma un angle excèntric amb l'eix del con, el que significa que l'eix del con on es troba la superfície de segellat del seient de la vàlvula i la línia central del canal de flux del cos de la vàlvula formen un segon angle excèntric de 15. grau ~ 20 graus. L'eix de l'eix de rotació del disc de la vàlvula també s'alinea en conseqüència.
Especificació de la vàlvula de retenció del disc basculant
Especificació dels paràmetres principals
Disseny i fabricació: API594,API 6D,JB/TB8937;
Cara a cara i extrem a extrem: API594, API6D, DIN3202, JB/T8937;
Classificació pressió-temperatura: ASME B16.34, DIN2410, GB/T9124, HG20625, SH3406, JB/T74;
Inspecció i prova: API598, JB/T9092;
Brida de canonada: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Gamma de productes
Material del cos: acer al carboni, acer inoxidable, acer aliat, bronze
Diàmetre nominal: 2"~24"(DN50~DN600)
Finalitzar la connexió: RF, RTJ, BW
Interval de pressió: classe 150 ~ 2500 (PN16 ~ PN150)
Temperatura de treball: -196ºC~+560ºC

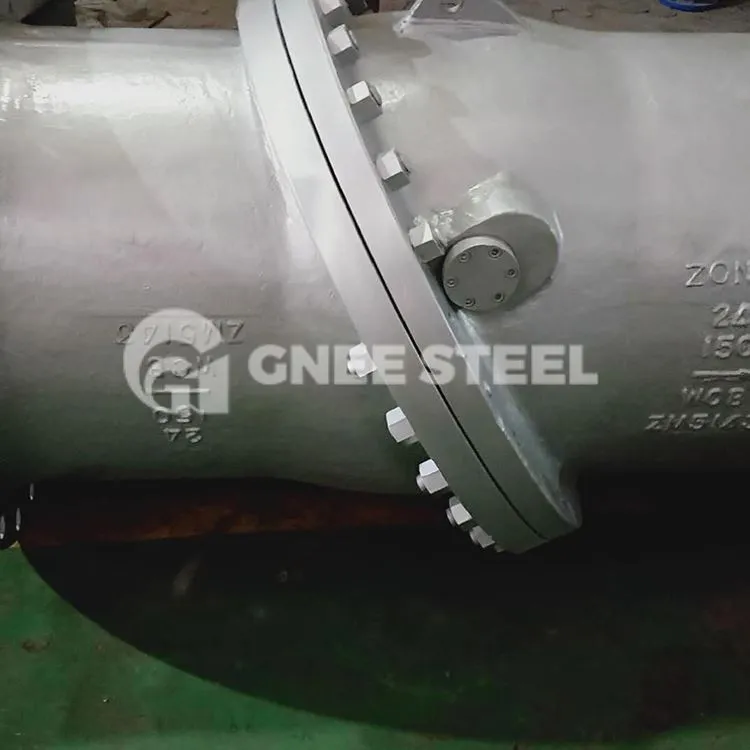

Vàlvules de retenció de disc inclinable amb brides
Preguntes freqüents
1. Quin és el vostre MOQ?
El nostre MOQ sol ser d'1 pc.
2. Quin és el vostre termini de lliurament?
El nostre termini de lliurament és d'uns 25-30 dies.
3. Quines són les vostres condicions de pagament?
Acceptem T/T, 100% L/C, Western Union, etc.
4. Podríeu proporcionar mostres gratuïtes?
Normalment, oferim mostres gratuïtes, però els clients assumeixen el cost del transport.
