Vàlvules de retenció de disc d'inclinació API 6D on el 90% de la carrera es tanca ràpidament i el 10% de la carrera és de tancament lent. El temps de tancament lent es pot ajustar mitjançant el dispositiu d'amortiment, el rang d'ajust és d'1 a 15 segons, ajustant-se a la velocitat de tancament adequada per minimitzar l'impacte del cop d'ariet a la bomba i la canonada.
Especificació de la vàlvula de retenció basculant API 6D
| Tipus | Vàlvula de retenció |
| Mida | 1/2"-24" |
| Pressió | 150 lliures - 2500lbs |
| Construcció | Disc de tipus inclinable, calibre complet |
| Connexió | Brida RF |
| Material del cos | WCB d'acer al carboni |
| Norma de disseny | API 6D |
| Cara a Cara | ASME B16.10 |
| Extrem de brida | ASME B16.5 |
| Prova i inspecció | API 598 |
| Mitjà aplicable | Aigua, Petroli, Gas |
| Rang de temperatura | -29 grau - +400 grau |
| Origen | Xina |

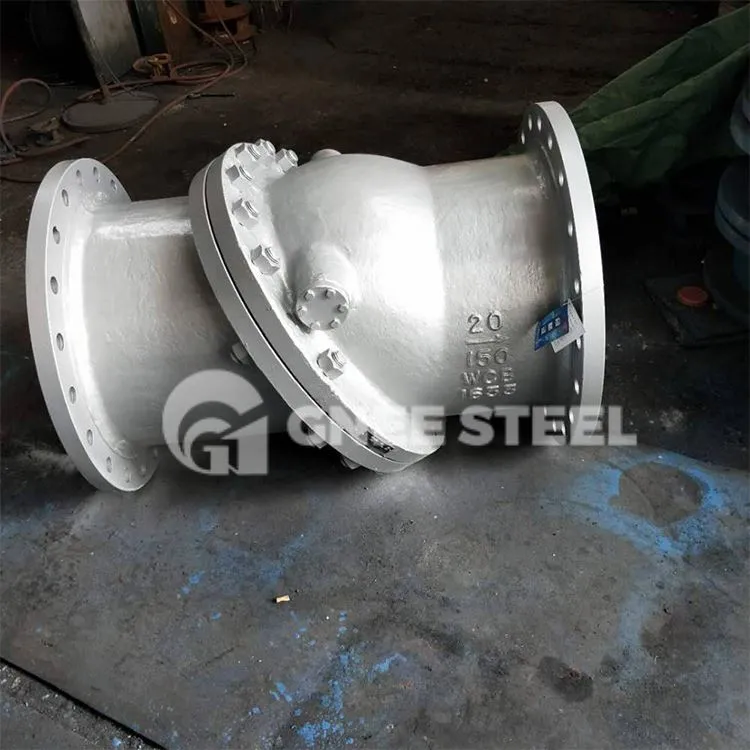

Vàlvula de retenció de tipus basculant API 6D
Característiques de la vàlvula de retenció del disc d'inclinació
- El fenomen d'impacte de la vàlvula de retenció és causat perquè la solapa de la vàlvula no arriba a la posició tancada abans que el fluid flueixi cap enrere.
La vàlvula de retenció del disc d'inclinació es pot tancar ràpidament perquè la distància de funcionament de la solapa de la vàlvula és molt curta, de manera que pot arribar ràpidament a la posició del seient de la vàlvula, minimitzant així el fenomen d'impacte.
- La vàlvula de retenció del disc d'inclinació és adequada per evitar el reflux de fluids en canonades horitzontals o verticals.
En canonades verticals, o qualsevol angle d'inclinació entre canonades horitzontals i verticals, aquestes vàlvules de retenció només són adequades per a canonades on el medi flueix cap amunt.
- Les vàlvules de retenció del disc d'inclinació funcionen automàticament.
S'obre sota la pressió del flux de fluid i es tanca sota la força de la gravetat.
La càrrega i l'estanquitat del seient estan relacionades amb la contrapressió.
Si la pressió del flux no és suficient per mantenir la vàlvula en una posició oberta i estable, la solapa i altres parts mòbils continuaran vibrant.
Per evitar el desgast prematur de les peces mòbils i el funcionament sorollós o vibratori, la mida de la vàlvula de retenció s'ha de seleccionar en funció de l'estat del fluid.
