Vàlvules de papallona accionades pneumàtiques

La vàlvula de papallona pneumàtica és un dispositiu de control de fluids compost per un actuador pneumàtic i un cos de vàlvula de papallona. La tija de la vàlvula es basa en l’aire comprimit per girar, conduint la placa de papallona per girar 0 ~ 90 graus al pipeline per aconseguir l’obertura i el tancament, la regulació de flux i el control de direcció del líquid, el gas o la pols. Els seus components bàsics inclouen:

Actuador pneumàtic: utilitza l’aire comprimit com a font d’alimentació, suporta l’operació del tipus de commutador o del tipus de regulació i alguns models estan equipats amb posicionadors per aconseguir un control de flux precís.
Placa de papallona: una estructura en forma de disc que canvia l’àrea de secció transversal del pipeline per rotació i té característiques de baixa resistència al flux.
Cos de la vàlvula i materials de segellat: Els materials comuns inclouen ferro colat, acer inoxidable (com 304/316L) i acer dúplex. Els materials de segellat poden ser cautxú nitril, politetrafluoroetilè (PTFE) o segells durs de metall.

Principi de treball
Acció bàsica: l’actuador pneumàtic rep el senyal de control (com ara l’ordre de la vàlvula de solenoide), condueix la tija de la vàlvula per conduir la placa de papallona per girar, 0 grau és l’estat totalment tancat i el 90 grau és l’estat totalment obert.
‌Adjustment Funció‌: Entrant 4 ~ 2 0 MA Senyal a través del posicionador, l'obertura de la placa de papallona es pot controlar amb precisió per aconseguir un ajust proporcional de cabal (com ara l'ajust lineal de 0 ~ 100%).
‌Emergency Cutoff‌: quan està equipat amb una vàlvula d’escapament ràpida, es pot tancar automàticament quan es talli l’energia o el gas per assegurar la seguretat del sistema.

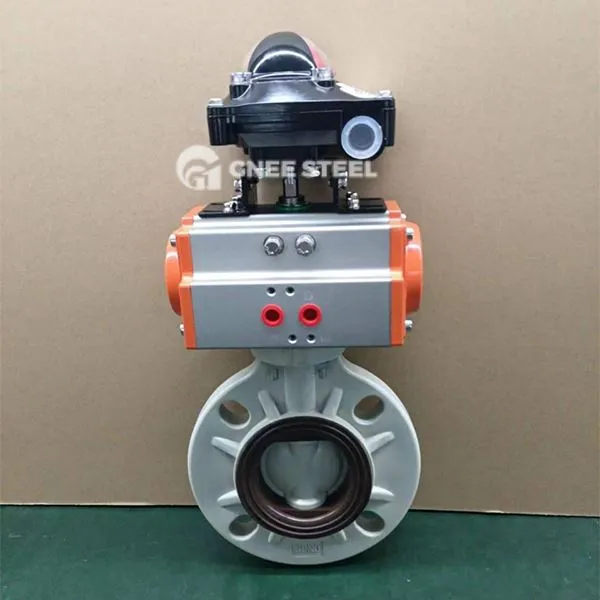

Vàlvules de papallona accionades pneumàtiques



Aplicacions

Químic i energia:
Control de medis àcids i alcalins (com ara àcid sulfúric i canonades de clor-alcali).
Transport de petroli i gas a alta temperatura (els models de segell dur són adequats per a menys o iguals a 650 graus).

Protecció ambiental i electricitat:
Regulació de flux de purins de la torre de desulfurització (tipus anti-corrosió d'acer dúplex).
Sistema d’emissions de gasos de fulle de caldera (vàlvula de papallona de ventilació per evitar l’acumulació de pols).

Aliments i farmacèutics:
Pipeline de líquid estèril (segell PTFE, en línia amb els estàndards d’higiene).
