Les característiques estructurals de les vàlvules de papallona de brida concèntrica són que l'eix de la tija, el centre de la placa de la papallona i el centre del cos de la vàlvula estan a la mateixa posició. En general, en principi, es pot utilitzar la vàlvula de papallona concèntrica intentarà utilitzar la vàlvula de papallona concèntrica. Com que la vàlvula de papallona concèntrica no té uns requisits elevats per al segellat estructural o operatiu, és un producte convencional. Per tal de superar l'extrusió, el raspat, per garantir el rendiment del segellat, el seient de la vàlvula de papallona concèntrica utilitza bàsicament cautxú o PTFE i altres materials elàstics, és una vàlvula de papallona de segellat suau. Això fa que la vàlvula de papallona concèntrica en l'ús de restriccions de temperatura.
Especificació de la vàlvula de papallona amb brida concèntrica
| Material | Ferro dúctil |
| Disseny | API609-2004 |
| Cos | ASTM A536 65-45-12 |
| Disc | ASTM A536 65-45-12 |
| Tija | SS420/316 |
| Seient | EPDM, NBR, FRM, PTFE |
| Pin | SS304/ 316 |
| Fruits secs | Acer inoxidable |
| Classe | PN16/PN10 |
| Cargol | Secció SS304 |
| Retenedor | Niló per a DN50-DN300, SS304 per a DN350-DN1200 |
| Coixinet | PTFE amb grafit |
| Temperatura | -20 grau a +140 grau |
| Classificació de pressió | PÀG. 16 |
| Mida | DN40 - DN1200 |
| Versions de Drive | Palanca manual, caixa de canvis, actuador pneumàtic, actuador elèctric |

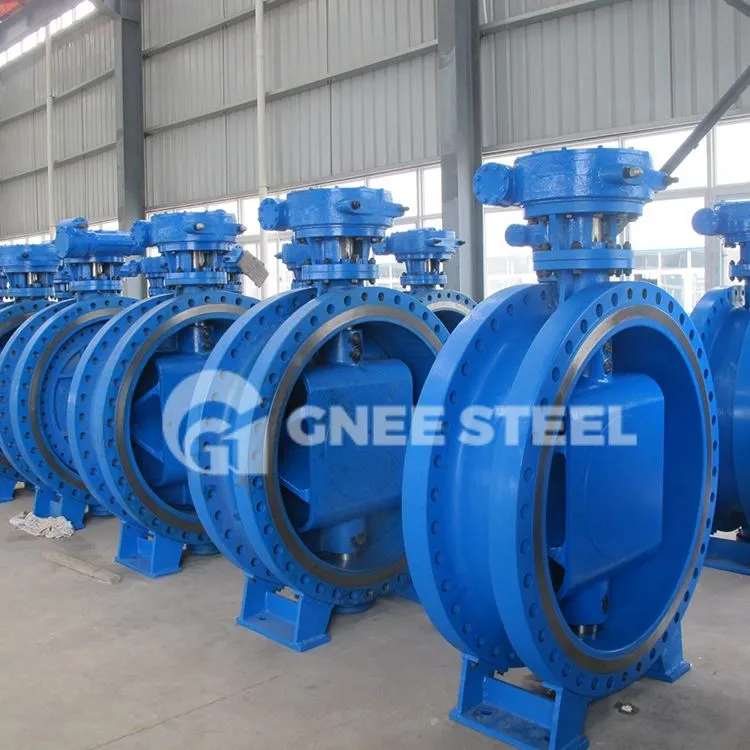

Vàlvula de papallona amb brida concèntrica
Llista de materials de la vàlvula de papallona amb brida concèntrica
| Part | Material | Espec. |
| Cos | Ferro dúctil | EN-JS 1050 |
| Disc | Ferro dúctil | EN-JS 1050 |
| Bronze | EN1982 CC491K | |
| Acer inoxidable | BS970 304 C15 | |
| Acer inoxidable | BS970 316 C16 | |
| Eix | Acer inoxidable | BS970 410 S21 |
| Acer inoxidable | BS970 431 S29 | |
| Anell de seient | EPDM/NBR/Viton/PTFE | |
| Junta tòrica | EPDM/NBR | |
| Buixa | Bronze | EN1982 CC491K |
