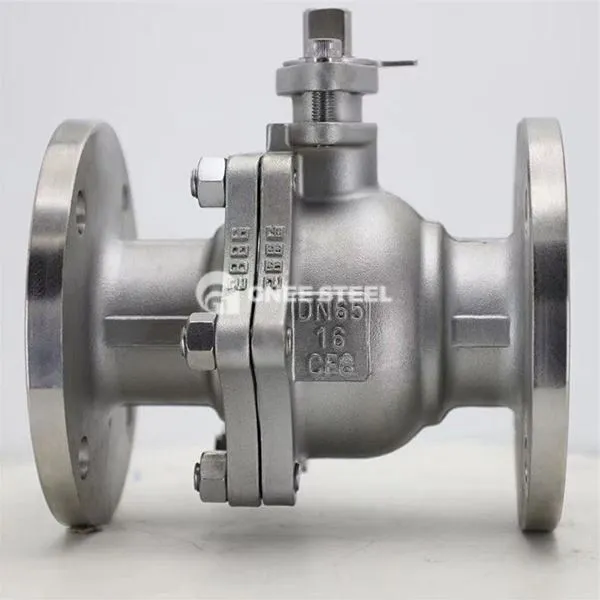

Descripció de la vàlvula de bola asseguda suau
La vàlvula de bola de seient suau és una vàlvula de bola que utilitza materials elàstics no metàl·lics (com PTFE, nylon, etc .) com a superfície de segellat de seient de la vàlvula . Realitza el control de fluids Les característiques estructurals, les especificacions estàndard nord -americanes i les aplicacions típiques són les següents:
Característiques estructurals
Estructura del segell de flors
La bola es desplaça cap al seient de la vàlvula sota la pressió del medi per formar un segell autodenominat . El seient de la vàlvula suau es deforma de forma elàsticament sota pressió per aconseguir fuites zero (el nivell de segellat arriba a ANSI B16.104 Classe VI);
El material del seient de la vàlvula pot ser PTFE (resistent a la corrosió), RPTFE (resistència a la temperatura alta millorada) i niló (resistent al desgast) per satisfer les necessitats de diferents suports .
Disseny de seguretat de foc
L’anell metàl·lic s’incorpora al seient de la vàlvula de segellat suau . Després que el material no metàl·lic es cremi en un incendi, l’anell metàl·lic encara pot mantenir un segell temporal (en compliment de la certificació a prova de foc API 607);
L’estructura anti-blowout de la tija de la vàlvula (estàndard ISO 5211) impedeix la pèrdua de control causada per l’impacte del medi d’alta pressió .
Cos de la vàlvula compacta
El cos de vàlvula d’acer forjat o de la vàlvula d’acer (com el material WCB) redueix la resistència al flux i la caiguda de pressió de disseny de diàmetre complet s’aproxima al nivell de secció de canonades rectes;
El disseny de la tija de la vàlvula de fons inferior simplifica el manteniment i no requereix el desmuntatge de tota la vàlvula .
Especificació de la vàlvula de boles suaus i suaus
- Mida nominal: dn 15- dn200
- Material corporal: WCB, 304, 316, 316L
- Tipus de connexió: brida
- Classe de pressió: pn 16- pn4.0mpa
- Tipus d’estructura: components de la vàlvula del nucli de bola flotant
- Material del seient: ptfe: -30 ~ 180c
- Ppl: -30 ~ 250c
- Material bàsic: 304, 316, 316L
- Material de tija: 304
- Mitjà aplicable: aigua, oli, vapor, etc. rendiment
Vàlvula de bola asseguda suau
Avantatges
SELL DE FELLACIÓ D’ZERER: La deformació elàstica del seient de la vàlvula suau compensa la desnivència microscòpica i s’adona d’un segell a nivell de bombolles a dues vies; Ultra-baixa Resistència i estalvi d'energia: Disseny de canals de flux de diàmetre, el coeficient de resistència del fluid és només 1/5 de la vàlvula de la porta del mateix calibre;
Alta eficiència d’obertura i tancament : La rotació de 90 graus pot completar l’interruptor i el temps de resposta de l’actuador elèctric és inferior o igual a 5 segons;
Cost de manteniment baix: el seient de la vàlvula està dissenyat modularment i no requereix eines especials per a la substitució .
Aplicacions
Petroquímic: Control medis corrosius com el cru que conté sofre i etilè . S'utilitza per substituir les vàlvules de porta en la planta d'etilè petroquímica per resoldre l'efecte martell de l'aigua;
City Gas: canonades de transmissió i distribució de gas natural (classe 600), el disseny a prova d'explosió compleix el nivell de seguretat SIL2;
Farmacèutics i Food: transport estèril d’aigua i dissolvents, seients de vàlvules PTFE compleixen la certificació de grau alimentari de la FDA;
SISTEMA DE POWER: Reglament de l’aigua d’alimentació de la caldera (inferior o igual a 200 graus), els segells suaus són resistents a l’obertura i el desgast freqüent;
Tractament de l’aigua ambiental: Sistema d’addició d’agents àcids i alcali, els seients de vàlvules resistents a la corrosió s’estenen més de 3 vegades .
