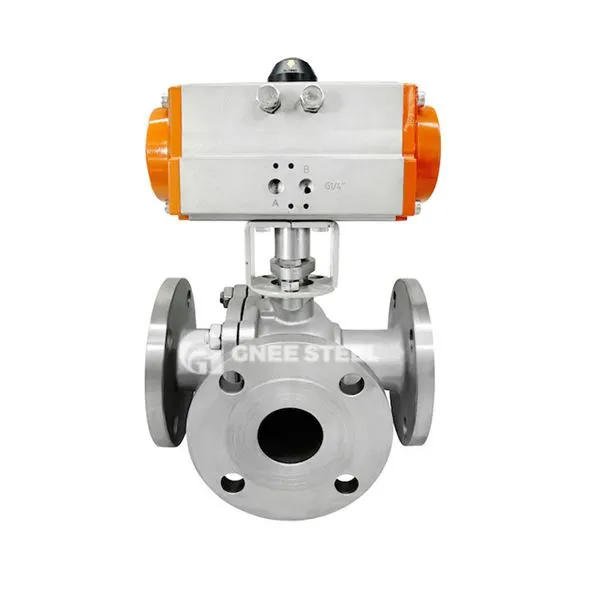

Descripció de la vàlvula de bola de 3 vies pneumàtiques
La vàlvula de bola de tres vies pneumàtica és una vàlvula de boles de tres vies impulsada per l’aire comprimit. L’actuador pneumàtic realitza la rotació de 90 graus de la bola per completar la commutació, la desviació o la confluència de la direcció del flux mitjà. Les seves categories bàsiques inclouen:
L canal de flux de tipus: connecta dos canals perpendiculars mútuament per a la commutació de l'angle dret de la direcció del flux mitjà (com ara l'entrada → sortida A/B de commutació);
T-Type Flow Channel: suporta la connexió o el truncament de tres canonades ortogonals i pot adonar-se simultàniament de desviació, confluència i regulació de flux multi-via.
Estructura bàsica i paràmetres tècnics
Estructura de fàbrica:
Material corporal de Valve: acer inoxidable (304/316L), acer colat, etc., la resistència a la corrosió és adequada per a ambients químics i marins;
Sistema de Salvació:
Soft Seal (seient de vàlvula PTFE): el nivell de fuites arriba a VI, la temperatura aplicable -30-180 grau;
Segell dur metall: resisteix la temperatura -196-450 grau, adequat per a condicions de temperatura alta i alta pressió. Pneumàtic Actuador:
El temps de resposta de la unitat del cilindre és inferior o igual a 2 segons, donant suport a 0. 4-0. Pressió de la font d'aire 6MPA;
El posicionador de la vàlvula (com el posicionador electro-pneumàtic) es pot instal·lar per aconseguir una regulació precisa del flux i un control automàtic.
Paràmetres tècnics:
Diàmetre nominal: dn 15- dn300;
Nivell de resistència a la pressió: tipus convencional. 6-6.
Mètode de connexió: brida (dn 65- dn300), fil intern (dn 15- dn50).
Especificació de la vàlvula de bola de 3 vies pneumàtiques
|
Article |
3 via L Port t Port T Vàlvula de bola de control pneumàtic d'acer inoxidable |
||
|
Rang de mida |
1/2 "~ 8", dn15 ~ 200 |
||
|
Mode d’actuació |
Double Actuació, Spring Return (Actuació única) |
||
|
Pressió operativa |
1.6 ~ 6.4MPa |
||
|
Pressió de subministrament d’aire |
De 2,5 a 8 bar |
||
|
Vida útil |
1, 000, 000 (1 milió) vegades |
||
|
Angle de rotació |
90 graus ± 4 graus |
||
|
Material corporal |
SS304, SS316, SS316L |
||
|
Material nucli |
SS304, SS316, SS316L |
||
|
Material de segellat |
Ptfe: -30 grau ~ 180 graus, ppl: -30 grau ~ 250 graus |
||
|
Nombre de maneres |
3 vies de port o port t |
||
|
Connexió final |
Final brida |
||
|
Mitjans aplicables |
Control de l’aigua, l’aire, el gas, el petroli, el líquid |
||
|
Actuació opcional |
Handlever, accionat elèctric o pneumàtic |
||
|
Accessoris opcionals |
Vàlvula de solenoide de Namur, interruptor de límit, FRL, indicador de posició, dispositiu manual |
||
|
Aplicació |
Aliments i begudes, aigua i aigües residuals, aigua ultra pura, dessalinització, productes químics, tèxtils, farmacèutics, polpa i paper, mineria, caldera i indústries elèctriques |
||
vàlvula de bola de 3 vies pneumàtiques
Aplicacions i avantatges
Camp industrial:
Control de processos químics: commutació de medi multicanal de reactors (com ara el transport alcalí i alcali alcali);
Sistema energètic: Distribució d’aigua de refrigeració de les centrals nuclears, control de convergència de canonades de vapor d’alta temperatura;
Enginyeria de protecció ambiental: Grup de vàlvules de desviador de plantes de tractament d’aigües residuals, regulació de la salinitat dels equips de dessalinització de l’aigua de mar.
Avantatges bàsics:
Resposta ràpida: temps d’obertura i tancament de la unitat pneumàtica inferior o igual a 3 segons, adequats per a escenaris d’operació d’alta freqüència;
Resistència a la corrosió forta: el cos de la vàlvula d’acer inoxidable 316L té 3-5 vegades més gran resistència a la corrosió de ions de clorur;
Estàndard d’alta higiene: el polit de miralls (ra menys o igual a 0. 8μm) compleix els requisits asèptics de les indústries alimentàries i farmacèutiques.
