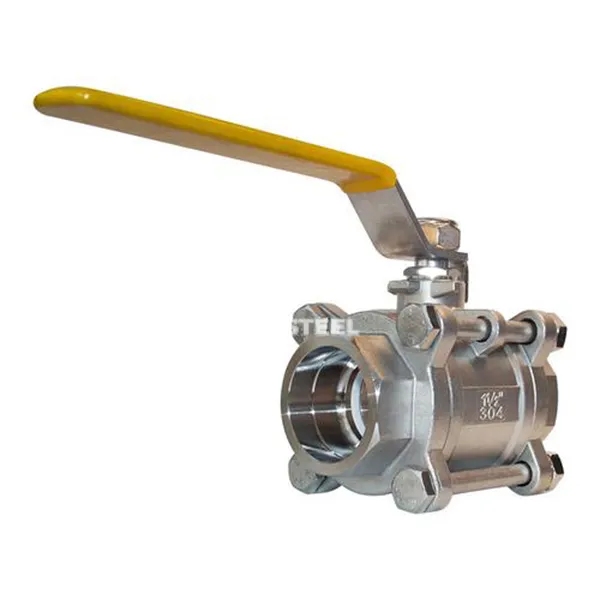

Vàlvula de bola de soldadura de soca

‌ La vàlvula de bola de soldadura de SOCKET està connectada a la canalització mitjançant soldadura de soca. Les seves parts d’obertura i tancament són esferes amb canals circulars. El medi es pot activar i desactivar o la direcció del flux es pot controlar girant 90 graus. S'utilitza principalment en sistemes de canonades d'aigua, petroli, gas i líquids corrosius (com els àcids i els alcalis). El rang de pressió sol ser 1. 6-6. 4mpa‌, i la resistència a la temperatura pot arribar a -20 grau ~ 350 graus ‌.

Estructura i característiques del nucli
‌ Disseny del cos de vàlvules‌

‌ Mètode de connexió‌: S'adopta la connexió de soldadura de soca (SW), que s'adapta a l'ASME B16.11 estàndard, fàcil d'instal·lar i de segellat excel·lent; ‌Material‌: El cos de la vàlvula està fabricat majoritàriament en acer inoxidable o dúplex 304/316L, que té una forta resistència a la corrosió i és adequat per a condicions de treball complexes com ara medis que contenen sofre; Forma estructural: ‌three-peça‌: consisteix en un cos de vàlvula, una coberta de vàlvula i un disc de vàlvula, fàcil de desmuntar i mantenir (com el tipus Q61F); ‌FULL BRORE/BORE REDUDA - El disseny de perforació completa redueix la pèrdua de pressió i l'estructura de l'alimentació reduïda és adequada per a escenes amb un espai limitat.
‌
Sistema de segellat i unitat‌
‌ Tipus Salvació‌:
SEAL SEAL: PTFE o seient de vàlvula de goma, nivell de fuites fins a ANSI VI, adequat per a líquids nets;
‌Hard Seal‌: Stellite 6, resistent al desgast de partícules i temperatura alta (inferior o igual a 450 graus);
‌Drive Mode‌: actuador manual, pneumàtic o elèctric, temps de resposta pneumàtica inferior o igual a 0. 05 segons, admet el control remot.

Mides: 1/2 "- 2", dn 15 - dn 50mm

Classificació de pressió: Class150/600/800/1500/2500LB

Material del cos de la vàlvula: A105, F304, F304L, F316, F316L, 4A, F51, etc.

Funcionat per: palanca, engranatge o pneumàtic, hidràulic i actuador elèctric

Mitjans: gas, oli, aigua, àcid

Formulari de connexió: roscat, SW, BW.

Canal: directament a través del tipus

Normes:

Disseny: ASME B16.34 / BS 5351.

Cara a cara: estàndard del fabricant.

End a final: estàndard del fabricant.

Final roscat: ASME B1.20.1.

Soldadura de soca i final BW: ASME B16.11.

Prova: API 598/BS 6755.

Prova de seguretat de foc: API 597/API 6FA.



vàlvula de bola de soldadura de soca



Aplicacions
Petrochemical: Tall de la canalització de gas natural agre (Q41F -160 tipus P), utilitzant el cos de vàlvula 316L + la combinació de segells durs;
Energia i potència: commutació mitjana del sistema d’emmagatzematge d’energia de sal fos, resistència a la temperatura de 450 graus /resistència a la pressió 32MPa;
Farmacèutics i aliments: cos de vàlvula polida SUS316 + segell suau, complint els requisits de la certificació sanitària;
Tractament de l’aigua: Agent de tractament d’aigües residuals d’alta pressió, adequat per a l’obertura i el tancament d’alta freqüència (més gran o igual a 100, 000 temps de vida).
