Descripció de la vàlvula de verificació de plaques únic
Les vàlvules de comprovació de plaques úniques s’han convertit en les vàlvules preferides per a canonades petites i mitjanes de diàmetre a causa de la seva estructura compacta, el segell elevat i les característiques de resposta ràpida. És adequat per al petroli, municipal, alimentari i moltes altres indústries, especialment en l'escena de mitjans d'alta pressió i d'alta puresa amb un excel·lent rendiment.
Estructural
Components bàsics:
Cos de la vàlvula: estructura vertical o vertical, el material és majoritàriament acer, acer inoxidable o aliatge, la cavitat interior està dissenyada per ser racionalitzada per reduir la resistència al flux.
Flap de la vàlvula: disco únic o estructura hemisfèrica, el material pot ser tot el metall (com 304 acer inoxidable) o segell suau de metall (com el cautxú, PTFE), a través del dispositiu guia per controlar la trajectòria elevadora o rotativa.
Mecanisme de molla (alguns models): per ajudar la solapa de la vàlvula a restablir i millorar ràpidament la velocitat de resposta de tancament en condicions de baixa pressió.
Altres components:
Bonnet: cargolat al cos de la vàlvula per a un fàcil desmuntatge i manteniment.
Superfície de segellat: aliatge dur o adoptar material de segellat tou per assegurar -se que les fuites zero durant el tancament.
Especificació
Diàmetre nominal: DN 15- DN300 (rang convencional), adequat per a canonades de diàmetre petit i mitjà.
Nivell de pressió:
Estàndard nacional: 1.6mpa ~ 1 0. 0MPA (models d'alta pressió fins a 42MPa).
Range de temperatura: -29 grau a +550 grau (models aplicables al vapor de temperatura).
Connexió: brida (tipus H41X), roscat (de diàmetre petit) o soldades (canonades químiques d'alta pressió)

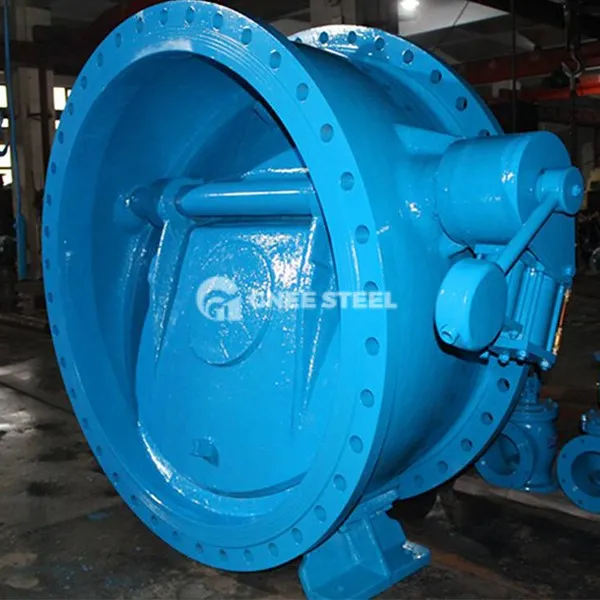

Vàlvula de comprovació de plaques úniques de gnee
Avantatges
Construcció senzilla i fiable:
El disseny de la solapa única redueix els punts de fallada i els costos de manteniment són només el 50% de les vàlvules de revisió de la solapa doble.
Excel·lent rendiment de segellat:
Els segells durs són classificats de classe VI, mentre que els segells suaus proporcionen fuites zero per a suports d'alta puresa.
Baixa resistència al flux i resposta ràpida:
Coeficient de resistència del flux del cos de la vàlvula racionalitzada tan baix com {{0}}. 05, temps de tancament de model assistit per la molla inferior o igual a 0,5 segons, prevenint efectivament el martell de l'aigua.
Aplicacions
Camp industrial:
Indústria petroquímica: solucions àcides i alcalines, canonades de petroli i gas que contenen sofre per evitar el flux de retrocés.
Metal·lúrgia de potència: Sistema de vapor d’alta temperatura, canalització de circulació d’aigua de refrigeració.
Enginyeria municipal:
Estació de bombament de subministrament i drenatge d'aigua, xarxa de canonades d'edificació de gran alçada, interceptant un retrocés d'aigües residuals.
Escenes especials:
Pipelines asèptiques alimentàries i farmacèutiques, gasoductes de transmissió de petroli i gasos profunds.
