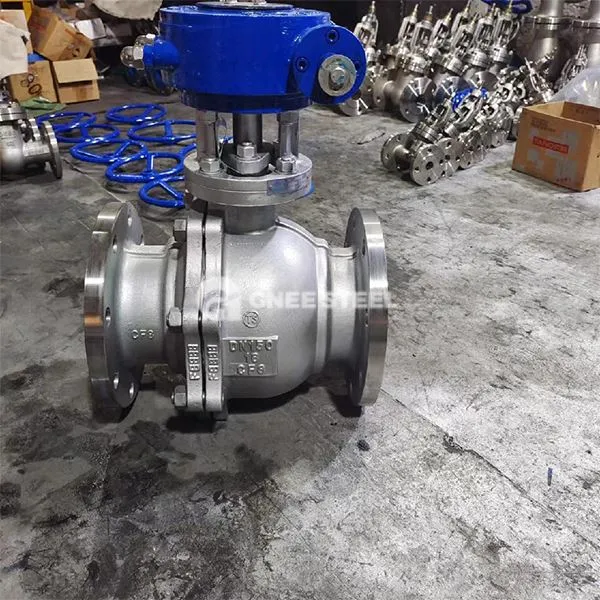

Descripció de la vàlvula de bola flotant de perforació completa
La vàlvula de bola flotant de borsa completa és una vàlvula el diàmetre del canal de flux és coherent amb el diàmetre interior de la canonada. La bola està ben segellada per la pressió flotant del medi per aconseguir un segellat bidireccional i un control de resistència de flux. És adequat per a condicions obertes/tancades completes als camps de petroquímica, energia i energia.
Mmaterial i Connexió Forma:
El cos de la vàlvula està fabricat en acer al carboni, acer inoxidable (com F304/F316) o forjaments d’acer dúplex, amb un nivell de resistència a la pressió Classe 150 ~ 600 (PN20 ~ PN110) i un rang de temperatura aplicable de -50 grau ~ 180 graus;
El mètode de connexió principal és la connexió de brida (EN 1092-1, els estàndards ASME B16.5) i alguns models admeten soldadura o instal·lació de pinça.
Disseny estructural de clau:
Flotant Ball: La bola forma un segell dinàmic amb la tija de la vàlvula i el seient de la vàlvula. La pressió mitjana empeny la bola al seient de la vàlvula de sortida i la relació de pressió de segellat augmenta amb l’augment de pressió;
Estructura de seguretat a prova de foc: Després de cremar el seient de la vàlvula de segellat suau, la bola i el llavi metàl·lic formen un segell secundari de metall a metall, que compleix la Standard de la quarta edició API 607;
Disseny anti-estàtic: S'instal·la una molla integrada entre la bola i la tija de la vàlvula per realitzar electricitat estàtica fora del cos de la vàlvula per evitar el risc d'explosió de medis inflamables.
Especificació de la vàlvula de bola flotant de perforació completa
|
Aplicació |
General |
|
Garantia |
1 any |
|
Lloc d'origen |
Henan Xina |
|
Força |
Hidràulic |
|
Temperatura dels suports |
Temperatura baixa, temperatura mitjana, temperatura normal |
|
Marca |
Gnee |
|
Estructura |
Control |
|
Medis de comunicació |
Gas |
|
Suport personalitzat |
OEM, ODM |
|
Nom del producte |
Vàlvula de control hidràulic |
|
Material corporal |
Ferro gris /ferro dúctil |
|
Mitjà |
Gas d'aigua del petroli |
|
Tamany |
Mida personalitzada |
|
Certificat |
CE ISO |
|
Embalatge |
Caixa de fusta |
|
Moq |
2pcs |
|
Color |
Color personalitzat |
|
Oem |
Serveis OEM proporcionats |
Avantatges i comparació
| Condicions | Vàlvula de bola flotant de perforació completa | Vàlvula de bola flotant reduïda |
|---|---|---|
| Característiques de resistència al flux | El canal de flux té el mateix diàmetre que el pipeline i es pot ignorar la pèrdua de caiguda de pressió (adequada per a les operacions de porc) | El canal de flux es redueix i la caiguda de pressió augmenta un 20%~ 30% |
| pes i cost | El cos de la vàlvula és pesat i adequat per a suports d’alta neteja (com l’aigua, el vapor) | 30% més lleuger, adequat per a partícules que contenen un medi o medis viscosos (com el cru, el fang) |
| Salvació de rendiment | Segellat bidireccional (nivell de fuites fins a la classe VI ANSI), Disseny prepressat del seient de vàlvula elàstica per compensar el desgast | Principalment segell unidireccional, l’ús a llarg termini pot causar fuites a causa del desgast de partícules |
Vàlvula de boles flotant de l'alta flotació
