Descripció de les vàlvules de bola flotant pneumàtica
La vàlvula de bola flotant pneumàtica és una vàlvula que s’obre i es tanca conduint una bola flotant a través d’un actuador pneumàtic. La bola pressiona automàticament contra l’anell de segellat de sortida sota l’acció de pressió mitjana per formar un segell de dues vies. És adequat per a aigua, vapor, oli, mitjans corrosius i altres escenaris.
Principi de treball
L’actuador pneumàtic condueix la tija de la vàlvula per girar 90 graus per l’aire comprimit, conduint la bola flotant per girar per aconseguir l’obertura i el tancament, amb velocitat de resposta ràpida i un petit parell de funcionament.
A baixa pressió, es basa en la pressió mitjana per autofirar el segell; A alta pressió, la bola està sotmesa a l’empenta del medi per millorar l’efecte de segellat i la velocitat de fuita és inferior o igual a 0. 01ml/min.
Estructura bàsica i paràmetres tècnics
Estructura de fàbrica
Cos i bola de Valve: el material es pot seleccionar entre 3 0 4/316L Acer inoxidable o acer de carboni (WCB), la superfície de la bola està polida (RA menys o igual a 0,8μm) i es pot disputar la resistència a la corrosió.
Disseny SEAL:
Soft Seal: PTFE o anell de segell de grafit reforçat, resistent a la temperatura -29 grau ~ 200 graus
Hard Seal: anell de segell metàl·lic (com ara aliatge estel·lular), resistent a la temperatura fins a 540 graus, adequat per a partícules que contenen un medi.
Drive Mode: Actuador pneumàtic (actuació única/doble), engranatge de cuc manual opcional o actuador elèctric.
Especificació de vàlvules de bola flotant pneumàtica
|
Rang de mida
|
1/2 "~ 8", dn15 ~ dn200
|
|
Pressió operativa
|
1.6MPA
|
|
Mode de control
|
OF OFF Type / Modulant Type
|
|
Tensió opcional
|
DC12 ~ 24V (± 10%), AC110 ~ 220V, 50/60Hz
|
|
Material corporal
|
Acer inoxidable
|
|
Material nucli
|
Acer inoxidable
|
|
Material de segellat
|
EPDM, PTFE
|
|
Material mare
|
Acer inoxidable
|
|
Estructura
|
Vàlvula de bola de 2 vies
|
|
Tipus de connexió
|
Brida
|
|
Suports aplicables
|
Control de l’aigua, l’aire, el gas, el petroli, el líquid, el vapor
|

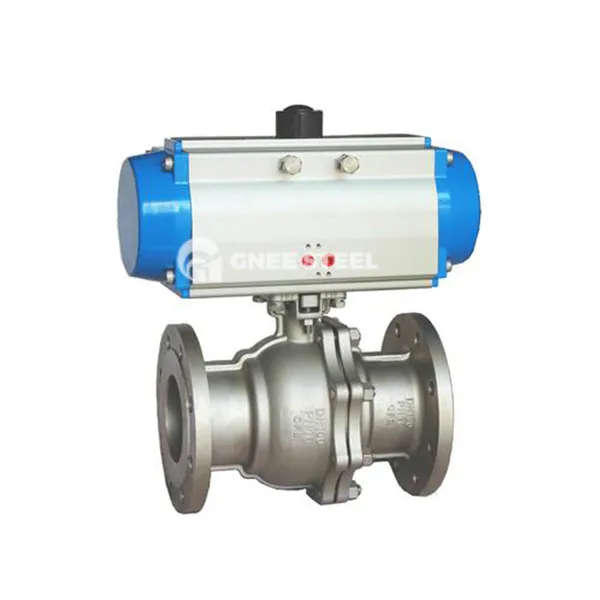

Vàlvules de bola flotant pneumàtica
Recomanacions de selecció i manteniment
Punts de selecció
Coincidència de mitjans:
Per a suports altament corrosius, trieu 316L d’acer inoxidable + segell dur.
Per a suports que contenen partícules, trieu l’estructura de l’esfera de tall en forma de V o del segell metàl·lic.
Nivell de pressió:
El segell tou és preferit per a sistemes de baixa pressió (PN16 ~ PN40).
Per a escenaris d’alta pressió/alta temperatura (PN63 i posteriors), trieu el segell dur.
Recomanacions de manteniment
Lubricació i manteniment: apliqueu greix a alta temperatura (com el greix de silicona) als fils de la tija de la vàlvula i guies guies regularment.
Substitució de l'anell de segell: comproveu el desgast de l'anell de segell de PTFE cada 3 anys i escurceu-lo a 1 ~ 2 anys per a condicions d'alta pressió.
