Descripció de vàlvules de bola flotant d'acer acer
La vàlvula de bola flotant d’acer fosa és una vàlvula que aconsegueix el segellat prement l’anell de segellat amb la bola flotant. La bola es pressiona automàticament contra l’anell de segellat a la sortida sota la pressió del medi. És adequat per al control de canonades unidireccional o bidireccional de l’aigua, el vapor, el petroli, el gas natural i altres suports.
Funcions
Rendiment de segellat
Segell d’autodeniment: En condicions de baixa pressió, el segellat s’aconsegueix per pressió mitjana. En condicions d’alta pressió (PN16 ~ PN420), l’anell de segellat ha de suportar una gran càrrega. Es recomana utilitzar una estructura de segellat de carbur.
Baixa resistència al flux: el disseny de fila complet té una baixa resistència de líquids i és adequat per a escenaris de gran flux.
Aplicabilitat i durabilitat
Compatibilitat mediàtica: adequada per a aigua, vapor, oli, solucions àcids/alcalí dèbilment corrosius i medis granulars (model de segell dur).
Resistència a la pressió i la temperatura: la pressió nominal cobreix PN16 ~ PN420, i el rang de temperatura és -29 grau ~ 550 graus (estructura de segell dur).
Especificació de vàlvules de boles flotants d'acer acer
Especificacions estàndard
| Disseny i fabricació | API 6D/API 608/BS5351/ISO 17292 |
| Gruix de la paret | API 6D |
| Dimensió cara a cara | API 6D |
| Dimensió final de la brida | ANSI/ASME B16.5 |
| Inspecció i proves | API 6D/API 598 |
| Disseny de seguretat de foc | API 607/API 6FA |
| Material | NACE MR 0175 |
Gamma de productes
| Tipus | Bola flotant |
| Material corporal | Acer al carboni, acer de carboni a baixa temperatura, acer inoxidable, acer dúplex |
| Seient | Softat suau: Ptfe, rptfe, niló, peek, ppl, Delrin, Devlon, PCTFE, vidre PTFE farcit, carboni PTFE ple |
| Metall assegut: estel·lit, carbur de Tunsten, carbur cromat | |
| Rang de mida | 1/2 "-6" (dn 15- dn150) |
| Classificació de classe | Ansi Class 150-1500 |
| Connexió final | Soldadura brida i brida |
| Telefonista | Palanca, engranatge de cuc, elèctric, penumàtic |

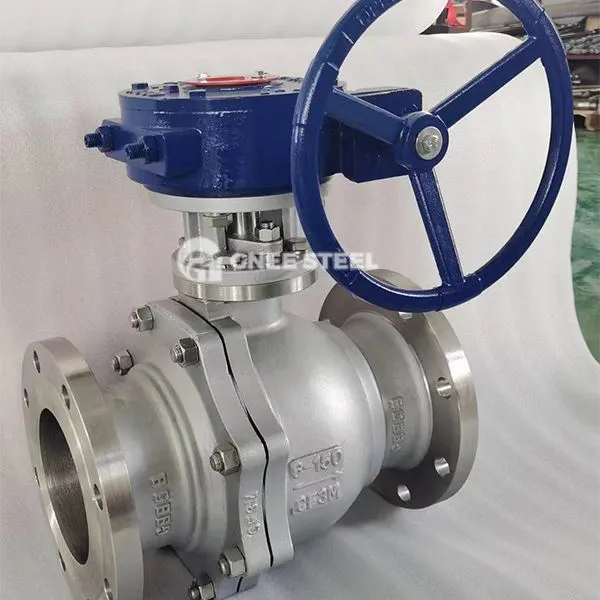

Vàlvules de boles flotants d'acer acer
Recomanacions de selecció
Nivell de pressió
Sistema de baixa pressió (com ara el subministrament d’aigua): seleccioneu PN16 ~ PN40 Vàlvula de bola de segell suau.
Escenari d’alta pressió/alta temperatura (com el vapor): Seleccioneu l’estructura del segell dur (aliatge d’estellit de superfície), adequat per a PN63 ~ PN420.
tipus SEAL
SEAL SELL: L'anell de segell PTFE és adequat per a suports convencionals (menys o igual a 200 graus) .
Hard Seal: l'anell de segell metàl·lic és resistent a la temperatura alta i al desgast de partícules i la seva vida útil pot arribar a 100, 000 vegades d'obertura i tancament
