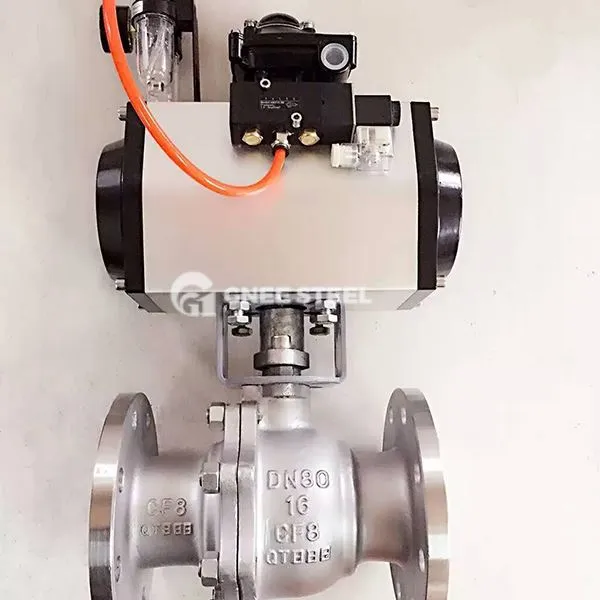

a la vàlvula de boles fora amb actuador pneumàtic
Descripció
La vàlvula de boles d'actuació amb l'actuador pneumàtic és una vàlvula d'obertura ràpida i de tancament impulsada per l'aire comprimit. Consisteix en un actuador pneumàtic i un cos de vàlvula de bola. La seva funció bàsica és el control complet i obert, adequat per a escenaris industrials automatitzats que requereixen un tall o conducció de fluids ràpids (com ara l’aturada d’emergència, el control remot).
Estructura i composició del nucli
Actuador pneumàtic
Cilindre i pistó: aire comprimit condueix el pistó per moure's i el parell de sortida condueix la bola per girar;
Element de control: incloent vàlvules de solenoide, posicionadors, etc., rebre senyals per ajustar la direcció i la pressió del flux d'aire;
Tipus: Actuació única (restabliment de molla) i de doble acció (control de l'aire bidireccional), adaptat a diferents requisits de control.
Cos de la vàlvula de bola
Bola: el disseny flotant o fix, l'estructura de diàmetre complet redueix la resistència al fluid;
Material de segellat: PTFE (resistent a la corrosió) o segell dur metall (escenari de temperatura alta i alta pressió);
Mètode de connexió: brida, fil o soldadura, adaptat als estàndards de canonades (com ANSI, DIN). PARTS DE CONNECCIÓ
Bracket i tija de vàlvules: transmetre el parell de sortida de l'actuador a la bola per assegurar un funcionament síncron.
a la vàlvula de boles fora amb especificació de l'actuador pneumàtic
| Rang de mida | 1/2 "~ 8", dn15 ~ 200 |
| Mode d’actuació | Double Actuació, Spring Return (Actuació única) |
| Pressió operativa | 1.6MPA |
| Pressió de subministrament d’aire | De 2,5 a 8 bar |
| Vida útil | 1, 000, 000 (1 milió) vegades |
| Angle de rotació | 90 graus ± 4 graus |
| Material corporal | SS304, SS316, SS316L |
| Material de segellat | Ptfe: -30 grau ~ 180 graus, ppl: -30 grau ~ 250 graus |
| Nombre de maneres | 2 Camí |
| Connexió final | Fil final |
| Suports aplicables | Control de l’aigua, l’aire, el gas, el petroli, el líquid |
| Actuació opcional | Handlever, accionat elèctric o pneumàtic |
| Accessoris opcionals | Vàlvula de solenoide de Namur, interruptor de límit, FRL, indicador de posició, dispositiu manual |
| Aplicació |
Aliments i begudes, aigua i aigües residuals, aigua ultra pura, dessalinització, química, Tèxtil, farmacèutic, polpa i paper |
a la vàlvula de boles fora amb actuador pneumàtic
Avantatges
Resposta ràpida i alta fiabilitat
La unitat pneumàtica no requereix circuits complexos, té una forta capacitat anti-interferència i és adequada per a ambients a prova d’explosió i d’alt risc;
L’actuador té una acció estable, una alta repetibilitat i admet el control d’automatització remota.
Excel·lent rendiment de segellat
El seient de la vàlvula PTFE aconsegueix fuites zero a temperatura ambient i els segells durs de metall poden suportar temperatures fins a 450 graus .
Adaptabilitat dels mitjans de comunicació
Pot gestionar líquids, gasos, vapor i medis que contenen partícules (com les aigües residuals, la polpa).
Manteniment fàcil
El disseny modular admet la substitució ràpida de segells o actuadors per reduir el temps d’inactivitat.
Aplicacions
Petroquímic
Apagat d’emergència de canonades de petroli i gas, aïllament de materials del reactor i resistència a la corrosió de sulfur d’hidrogen.
Energia i poder
Control ràpid de tancament dels sistemes de vapor de la caldera i canonades de transmissió de gas.
Tractament d’aigua i protecció ambiental
Control de flux a les plantes de tractament d’aigües residuals, un tall fiable de medis que contenen impureses sòlides.
alimentar i farmacèutic
Lliurament asèptic de líquids sanitaris (com ara medicaments líquids i productes lactis) en compliment dels requisits de certificació GMP.
