Descripció de la vàlvula de bola T-port de 3 vies
La vàlvula de boles de tipus T a tres vies és una vàlvula que realitza la desviació de fluids, la confluència o la direcció de flux entre tres canonades girant la bola amb un canal en forma de T.
Core Structure
Valve Body: disseny de tres ports en forma de T, fosa en acer inoxidable, acer de carboni o aliatge especial per assegurar la resistència a la pressió i la resistència a la corrosió; Ball: en forma de T integrada a través del forat, la rotació de 90 graus pot canviar la ruta del fluid (com desviar el medi d'entrada a dos punts de venda o canviar diferents direccions de flux); Drive Device: normalment equipat amb actuadors pneumàtics (cilindres, pistons), que suporta el control automàtic; Components de Salvació: El seient de la vàlvula elàstica col·labora amb la bola de precisió per evitar fuites mitjanes.
Especificació de la vàlvula de boles T-port de 3 vies
- Pressió de treball (pn): 1. 6-4. 0 mPa
- Materials principals: acer de carboni, acer inoxidable, acer forjat, aliatge, acer inoxidable dúplex, titani
- Cos: WCB/CF8/CF8M/CF3/CF3M/Brass
- Bola: 2CR13/15CRMO/25CR2MOV/304/304L/316/316L
- Tija: 2CR13/15CRMO/25CR2MOV/304/304L/316/316L
- Segell: PTFE/RPTFE/PPL/PEEK/GRAPHITE
- Port: dn 15- dn800
- Flage: Din Pn 16-40, Ansi 150LB -900 lb, jis10k/20k
- Estàndard: din 2543-2545/din 2501
- Prova: DIN 3230/EN 12266
- Mitjà: aigua, petroli, vapor, gas liquat
- Temp.: -29 ºC --150 ºC
- Funcionament: palanca manual, caixa de canvis de cuc, pneumàtic, elèctric

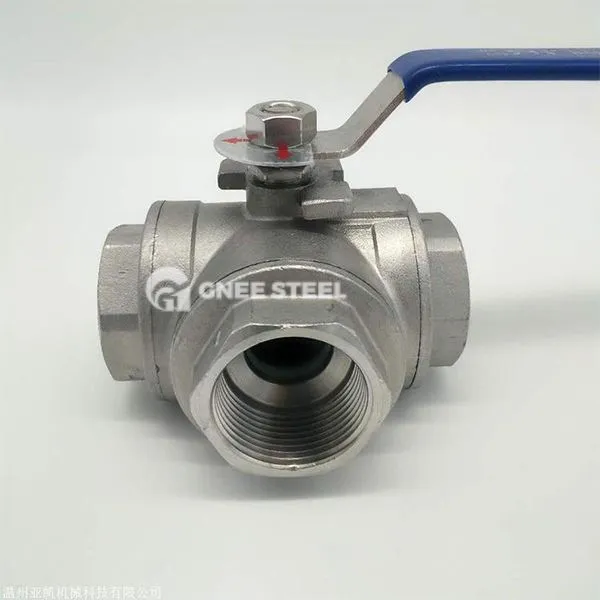

Vàlvula de boles de 3 vies T
Aplicació i resolució de problemes
- Indústria química i del petroli
Aplicació: Control de la desviació de matèries primeres de reacció, la barreja de petroli acabada i el transport mitjà corrosiu;
Resolució de problemes: realitzeu la commutació de diversos processos, eviteu la contaminació creuada dels mitjans i milloreu la continuïtat de la producció.
- Indústria farmacèutica i alimentària
Aplicació: envasat de líquids sanitaris (com ara medicaments i begudes líquides) i control de flux en entorns estèrils;
Resolució de problemes: Reduïu els residus mitjançant el disseny del canal de flux suau per complir els requisits de certificació GMP.
- Indústria de protecció energètica i ambiental
Aplicació: Diversió de gasoductes de gas natural, sistema de confluència del sistema de tractament d'aigües residuals;
Resolució de problemes: adaptar -se a partícules que contenen un medi o medis viscosos per evitar l’obstrucció i el desgast del cos de la vàlvula.
- Línia de producció automatitzada
Aplicació: integrar -se al sistema PLC per controlar de forma remota la commutació de fluids (com la circulació de refrigerant en la fabricació d'automòbils);
Resolució de problemes: reduir la intervenció manual i reduir el risc d’errors operatius.
Diferència de la vàlvula de bola de tipus L
- Flow Channel Diferència
T-Type: admet qualsevol combinació de commutació de tres ports (com ara Inlet → dos punts de venda dividits, dues entrades → Confluència de sortida);
L-Type: només pot aconseguir un canvi d'angle dret entre dues entrades i una sortida (com ara una → B o A → C, no pot connectar tres maneres alhora).
- Application Scenari Focus
T-Type: adequat per a sistemes complexos que requereixen una regulació de flux multies-direcció (com la barreja de matèries multi-raw de la torre de reacció química);
L-Type: S'utilitza principalment per a la distribució mitjana (com introduir un sol fluid en dues unitats de processament diferents).
- Diferència de disseny estructural
T-Type Sphere: El forat a través del forat té forma de T i, després de la rotació, es formen una varietat de combinacions de ruta de flux;
L Esfera de tipus: el forat té forma de L en forma de L.
