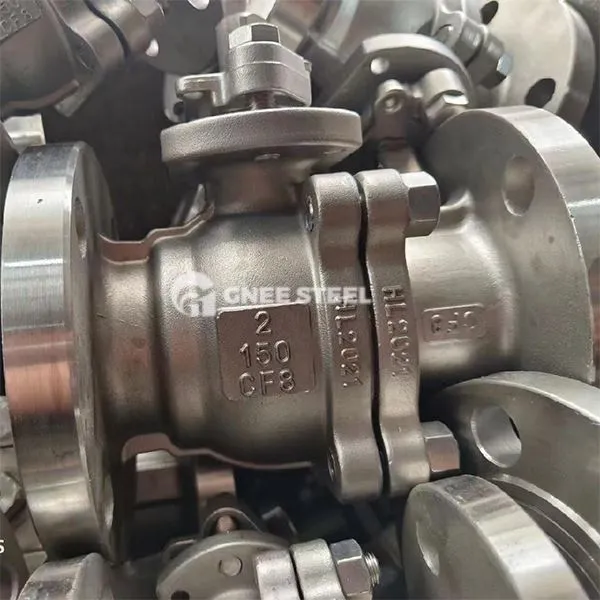

Vàlvula de bola de baixa pressió

La vàlvula de bola de baixa pressió és una vàlvula rotativa amb una pressió nominal inferior o igual a 1,6 MPa. Els components bàsics inclouen ‌ball, tija de vàlvules, seient de vàlvula i anell de segellat‌. El tall ràpid i el control de flux dels medis de canonades es pot aconseguir girant la pilota de 90 graus.

Estructura típica‌:
‌Ball‌: un nucli de vàlvula esfèrica amb una circular a través del forat, majoritàriament fabricat en acer inoxidable o recobriment d’acer de carboni, adequat per a mitjans corrosius;
‌ SEAL DE SEAT VALVELLE‌: S'utilitza PTFE o segell dur de metall, la velocitat de fuita és inferior o igual a la norma ISO 5208 de la classe B, i la superfície de segellat està aïllada del medi quan es tanca per evitar l'erosió;
‌ Mètode de connexió‌: brida, fil o tipus d’hòsties, estructura compacta i pes lleuger.

Principi de treball‌
‌POSENT I ACCIÓ DE CLOSA‌:
La tija de la vàlvula rotativa condueix la bola per girar 90 graus al voltant de l’eix. Està totalment obert quan el forat a través està alineat amb la canonada i està totalment tancat quan és vertical. El parell de funcionament és petit i l’obertura i el tancament són ràpids;
‌ CARACTERÍSTIQUES FLUID‌:
El canal de flux no està obstruït en estat totalment obert, la resistència al fluid és petita i la pèrdua de pressió és baixa (aproximadament 1/3 de la vàlvula de papallona);
Range de temperatura aplicable ‌ -30 grau ~ 180 graus ‌, cal seleccionar materials especials de segellat per a escenes de temperatura alta o baixa.



vàlvula de bola de baixa pressió



Aplicacions
‌ Indústria ppetroquímica‌: tallar canonades de cru i gas natural i controlar els medis de procés com l’etilè i el propilè; ‌Hood and Pharmaceuticals‌: Transport de líquids sanitaris com la llet i el suc i els materials compleixen els estàndards de la FDA; ‌ Potència elèctrica i protecció ambiental‌: regulació de flux en sistemes de vapor, canonades d’aigua de refrigeració i tractament d’aigües residuals; ‌Industrial General‌: Control de canonades de baixa pressió de medis no corrosius com l’aigua, l’aire i l’oli.

Punts clau per a la selecció i manteniment ‌ Paràmetres de selecció‌ ‌ Nivell de pressió‌: adaptat convencionalment a PN1. 0 ~ 1,6 MPa, es requereix una estructura de segellat dur de metall per a requisits d'alta pressió; ‌ Media Matching‌: Els seients de la vàlvula de fluor estan seleccionats per a medis altament corrosius i els recobriments ceràmics d’òxid de zirconi són seleccionats per a condicions d’alta temperatura; ‌Drive Mode‌: es prefereixen models pneumàtics o elèctrics per a escenaris d’operació d’alta freqüència per reduir la intervenció manual.
‌ Especificacions de manteniment‌

Requisits d'instal·lació‌: desviació centrada en la brida inferior o igual a 0. 5 mm per evitar fuites causades per força desigual a la superfície de segellat;
Inspecció Feriodica‌: Comproveu l'estat de desgast del seient de la vàlvula i l'estat de la tija de la vàlvula cada 6 mesos, escurçat fins a 3 mesos en un entorn d'alta temperatura;
‌Emergència Tractament‌: Quan el segell falla, es pot afegir el greix de segellat a través de la vàlvula d’injecció de greix per restaurar temporalment el rendiment del segellat
