Descripció dels productes

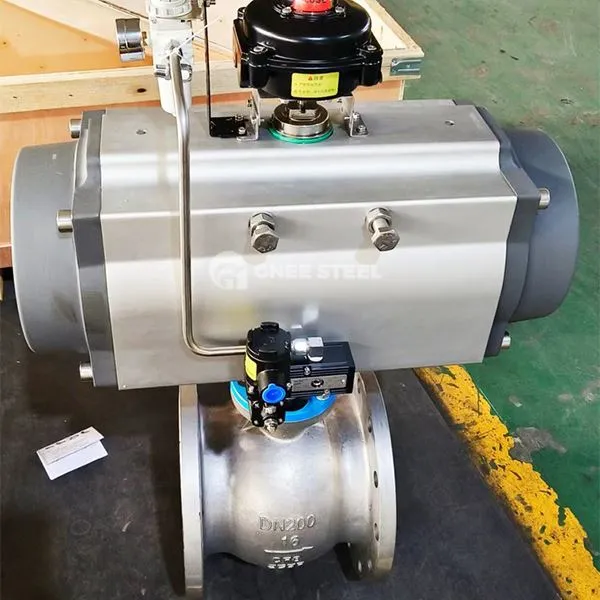

Vàlvula de bola de port doble excèntric V - és un Metal - Vàlvula de control industrial segellada S'utilitza principalment en indústries com Generació d'acer, alumini i energia. Està dissenyat per a Condicions de servei dures, inclòs gas, oli i medi que conté partícules sòlides, amb especificacions estàndard que cobreixen DN40 a DN1600.
Funcions
1. Parella de segellat (nucli de vàlvula i seient) - dual - La construcció de metalls aconsegueix Segellat d'anells esfèrics de metall dur, assegurant Prova de foc i explosió - Prova Rendiment.
2 Mecanisme de segellat ajustat - el Contacte de la línia esfèrica Entre el nucli de la vàlvula i el seient, combinats amb Excentricitat en 3D, aconsegueix Finalització zero.
3. Disseny de compensació de desgast - La parella de segellat inclou un bonificació de compensació. Quan el desgast es produeix amb el pas del temps, simplement afluixeu el Limiteu el cargol al costat de la mà, tanqueu una mica més la vàlvula i manteniu un segellat fiable, ampliant la vida útil.
4. Seient substituïble - el màniga de compressió Es pot eliminar per ajustar o substituir el seient, permetent l'ús continuat de la vàlvula. Això evita el problema comú de Substitució de la vàlvula sencera A causa de la fallada del segell.
Especificació dels productes
Gamma de mida:DN25 ~ 900mm NPS1 "~ 36"
Pressió:PN1.0 ~ 25MPA Class150 ~ 1500
Material del cos:CF8, CF8M, CF3, CF3M, A 890 4 A, Aliatge Steel
Operació:Manual, engranatge de cuc, hidràulic, elèctric, pneumàtic, elèctric - hidràulic, etc.
Estàndard: ANSI, API, DIN, EAC, JIS, CE, ISO, EN, GB
| Pressió Cl | Diàmetre | Dimensions (mm) | ||||||||
| DN | NPS | L | D | D1 | D2 | n-d | b | f | ||
| Brida | Bw | |||||||||
| Classe 900 PN150 | 50 | 2 | 368 | 368 | 216 | 165.1 | 92 | 8-Φ26 | 38.5 | 7 |
| 65 | 2.5 | 419 | 419 | 244 | 190.5 | 105 | 8-Φ29 | 41.5 | 7 | |
| 80 | 3 | 381 | 381 | 241 | 190.5 | 127 | 8-Φ26 | 38.5 | 7 | |
| 100 | 4 | 457 | 457 | 292 | 234.9 | 157 | 8-Φ32 | 44.5 | 7 | |
| 125 | 5 | 559 | 559 | 349 | 279.4 | 186 | 8-Φ35 | 51 | 7 | |
| 150 | 6 | 610 | 610 | 381 | 317.5 | 216 | 12-Φ32 | 56 | 7 | |
| 200 | 8 | 737 | 737 | 470 | 393.7 | 270 | 12-Φ39 | 63.5 | 7 | |
| 250 | 10 | 838 | 838 | 545 | 469.9 | 324 | 16-Φ39 | 70 | 7 | |
| 300 | 12 | 965 | 965 | 610 | 533.4 | 381 | 20-Φ39 | 79.5 | 7 | |
| 350 | 14 | 1029 | 1029 | 640 | 558.8 | 413 | 20-Φ42 | 86 | 7 | |
| 400 | 16 | 1130 | 1130 | 705 | 615.9 | 470 | 20-Φ45 | 89 | 7 | |
| 450 | 18 | 1219 | 1219 | 785 | 686 | 533 | 20-Φ51 | 102 | 7 | |
| 500 | 20 | 1321 | 1321 | 855 | 749.5 | 584 | 20-Φ55 | 108 | 7 | |
| 600 | 24 | 1549 | 1549 | 1040 | 901.5 | 692 | 20-Φ68 | 140 | 7 | |
| Pressió Cl | Diàmetre | Dimensions (mm) | ||||||||
| DN | NPS | L | D | D1 | D2 | n-d | b | f | ||
| Brange | Bw | |||||||||
| Classe 1500 PN260 | 25 | 1 | 254 | 254 | 150 | 101.6 | 51 | 4-Φ26 | 28.5 | 7 |
| 40 | 1.5 | 305 | 305 | 180 | 123.6 | 73 | 4-Φ29 | 32 | 7 | |
| 50 | 2 | 368 | 368 | 215 | 165.1 | 92 | 8-Φ26 | 38.5 | 7 | |
| 65 | 2.5 | 419 | 419 | 245 | 190.5 | 105 | 8-Φ29 | 41.5 | 7 | |
| 80 | 3 | 470 | 470 | 265 | 203.2 | 127 | 8-Φ32 | 48 | 7 | |
| 100 | 4 | 546 | 546 | 310 | 241.3 | 157 | 8-Φ35 | 54 | 7 | |
| 125 | 5 | 673 | 673 | 375 | 292.1 | 186 | 8-Φ42 | 73.5 | 7 | |
| 150 | 6 | 705 | 705 | 394 | 317.5 | 216 | 12-Φ39 | 83 | 7 | |
| 200 | 8 | 832 | 832 | 483 | 393.7 | 270 | 12-Φ45 | 92 | 7 | |
| 250 | 10 | 991 | 991 | 585 | 482.6 | 324 | 12-Φ51 | 108 | 7 | |
| 300 | 12 | 1130 | 1130 | 675 | 571.5 | 381 | 16-Φ54 | 124 | 7 | |
| 350 | 14 | 1257 | 1257 | 750 | 635 | 413 | 16-Φ60 | 133.5 | 7 | |
| 400 | 16 | 1384 | 1384 | 825 | 705 | 470 | 16-Φ68 | 146.5 | 7 | |
| 450 | 18 | 1537 | 1537 | 915 | 774.5 | 533.5 | 16-Φ74 | 162 | 7 | |
| 500 | 20 | 1664 | 1664 | 985 | 832 | 584.5 | 16-Φ80 | 178 | 7 | |
Excèntric V - Vàlvules de bola de tipus a la venda
