A vàlvula de bola de dues-pecesconsta de dos cossos de vàlvula connectats per cargols, amb una bola i un segell intercalats al mig. La rotació de la bola permet tancar-o connectar el medi de la canonada. El seu avantatge principal rau en la seva estructura, que es troba entre una vàlvula d'una-peça i una de tres-peces. És més fàcil de desmuntar i mantenir que una vàlvula de bola d'una-peça (no cal substituir tota la vàlvula) i més compacta i té un millor rendiment de segellat que una vàlvula de bola de tres-peça.
És adequat per a aplicacions de mitjana i baixa pressió on la facilitat de manteniment és un requisit. En comparació amb una vàlvula de bola-d'una sola peça, permet substituir el nucli i el segell de la vàlvula, la qual cosa comporta menys costos de manteniment. En comparació amb una vàlvula de bola de tres-peces, redueix la superfície de connexió del cos de la vàlvula, reduint el risc de fuites. Ha de complir els estàndards de la indústria com GB/T 12237 i JB/T 8528 per garantir el segellat de la connexió i la fiabilitat operativa.
GNEE és un fabricant líder de vàlvules a la Xina, equipat amb un taller CNC, que us ofereix serveis de personalització de vàlvules.Solucions de vàlvules B2B: envieu els vostres requisits!
vàlvula de bola de dues-peces Avantatges principals
Les vàlvules de bola de dues-peces s'utilitzen principalment a les canonades per tallar, distribuir i canviar la direcció del flux dels mitjans, i tenen els següents avantatges importants:
Baixa resistència al fluid: el coeficient de resistència és igual al d'una secció de canonada de la mateixa longitud.
Estructura compacta: mida petita, pes lleuger i estructura senzilla.
Segellat fiable: el material de la superfície de segellat utilitza àmpliament plàstics, etc., proporcionant un bon rendiment de segellat i adequat per a sistemes de buit.
Fàcil operació: obertura i tancament ràpids; una rotació de 90 graus és suficient per aconseguir una obertura o tancament total, facilitant el control remot.
Fàcil manteniment: estructura simple; l'anell de tancament sol ser mòbil, facilitant el desmuntatge i la substitució.
Forta resistència a la corrosió: quan està totalment oberta o tancada, la superfície de segellat està aïllada del medi i el medi de pas no corroirà la superfície de segellat.
Àmplia gamma d'aplicacions: aplicable a diàmetres de canonades des d'uns pocs mil·límetres fins a diversos metres, i des d'alt buit fins a alta pressió.
Característiques estructurals de la vàlvula de bola de dues-peces
Disseny del cos de la vàlvula de dues-peces
Composta per una estructura de dues-peces de cos de vàlvula i coberta de vàlvula, connectada per cargols, l'estructura és compacta i fàcil d'instal·lar i mantenir. En comparació amb les vàlvules de bola d'una-peça, ofereix un rendiment de segellat superior i un menor risc de fuites.
Segell de bola i seient
L'element de tancament és una bola, que gira 90 graus al voltant de la línia central del cos de la vàlvula per aconseguir l'obertura i el tancament.
Material de la superfície de segellat: s'utilitzen àmpliament els plàstics (com el PTFE) i el cautxú, que ofereixen un excel·lent rendiment de segellat i adequats per a sistemes de buit.
Estructura del segell de falca: la tija de la vàlvula proporciona força mecànica, acoblant la bola contra el seient de la vàlvula per garantir que el segell no es vegi afectat pels diferencials de pressió de la canonada.
Fricció-Obertura i tancament lliures
No hi ha fricció directa entre la bola i el seient de la vàlvula durant la rotació de la bola, reduint el desgast de la superfície de segellat, allargant la vida útil i reduint el parell d'obertura i tancament.
Funció d'-neteja automàtica
Quan la bola s'inclina lluny del seient de la vàlvula, el fluid flueix uniformement al llarg de la superfície de segellat 360 graus, eliminant els residus acumulats i evitant l'obstrucció.
Principi de funcionament de la vàlvula de bola de dues-peces
Procés d'obertura
Girar el volant en sentit contrari a les agulles del rellotge o fer funcionar l'actuador fa que la tija de la vàlvula es mogui en la direcció oposada i el pla angular inferior desenganxa la bola del seient de la vàlvula.
La tija de la vàlvula continua pujant, interactuant amb el passador de guia dins de la ranura espiral, fent que la bola giri sense fricció fins a la posició totalment oberta, permetent que el medi passi sense problemes.
Procés de tancament
Girar el volant en el sentit de les agulles del rellotge baixa la tija de la vàlvula, fent que la bola surti del seient de la vàlvula i giri.
Durant les últimes voltes del volant, el pla angular de la part inferior de la tija de la vàlvula teixeix mecànicament la bola, pressionant-la fortament contra el seient de la vàlvula per obtenir un segellat complet.

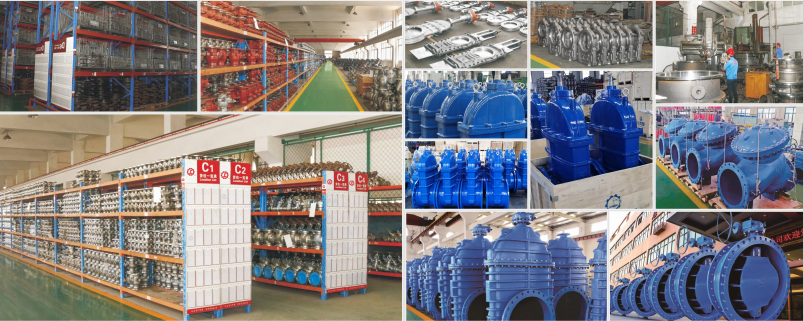

fàbrica de vàlvules de bola de dues-peces
