A vàlvula de bola{0}}de tres viesés una vàlvula de control de fluid amb tres canals de fluid. La vàlvula s'obre, es tanca i la direcció del flux del medi es canvia fent girar una bola.
Segons la seva estructura, les vàlvules de bola de tres-vies es poden dividir en tipus T-, tipus L- i tipus Y-. La vàlvula de bola de tres-tipus AT-tipus pot connectar tres canonades ortogonals i desconnectar el tercer canal, que serveix com a vàlvula divisoria de flux o fusió. Una vàlvula de bola de tres-vies de tipus L-només pot connectar dues canonades ortogonals i no pot mantenir simultàniament la connexió de la tercera canonada; només compleix una funció de distribució. La vàlvula de bola de tres vies tipus AY-es pot dissenyar amb ports de desviació de 120 graus i 135 graus per a un canvi mitjà.
GNEE Group s'especialitza en la producció de vàlvules de bola de tres-vies, proporcionant solucions de vàlvules a més de 150 països i regions d'arreu del món.Dissenys de vàlvules personalitzats disponibles: comença el teu projecte!
Paràmetres tècnics de la vàlvula de bola de tres vies
Calibre: DN15 ~ DN250
Disseny i fabricació: API608,API6D
Dimensions cara a cara: ASME B16.10, API6D
Formes de connexió: brida, hòstia
Prova de pressió: API598, API6D
Nivell de temperatura de pressió: inferior o igual a 150 graus
Pressió: PN16~PN40
| Item | Pressió nominal (MPa) | ||||
| Pressió de prova | 1.6 | 2.5 | 4.0 | Classe 150 | JIS 10K |
| Prova de Shell (cos). | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 |
| Prova de seient (segell). | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 |
| Prova d'estanquitat a l'aire | 0.5–0.7 | ||||
| Temperatura de treball | PTFE Menor o igual a 150 graus PTL Menor o igual a 300 graus | ||||
| Mitjans de comunicació aplicables | C: Aigua, Petroli, Gas P: Mitjans d'àcid nítric R: Mitjans d'àcid acètic | ||||
Materials dels components principals de la vàlvula de bola de tres vies
| Component | Material |
|---|---|
| Cos i capó | WCB, CF8 |
| Pilota | WCB + HCr, CF8 |
| Tija | 2Cr13, CF8 |
| Seient | PTFE |
| Embalatge | PTFE |
Principi de funcionament d'una vàlvula de bola de tres-vies
El principi de funcionament d'una vàlvula de bola de tres-vies es basa principalment en la seva estructura i funcionament únics:
Bola i seient: el component bàsic d'una vàlvula de bola de tres-vies és una bola amb tres ports, cadascun connectat a un dels tres tubs. Es forma una superfície de segellat entre la bola i el seient, assegurant que la vàlvula evita fuites de mitjans quan està tancada.
Tija i mecanisme d'accionament: la tija està connectada a la pilota. Girar la tija fa girar la pilota. El mecanisme d'accionament (com ara un volant o un actuador elèctric) impulsa la rotació de la tija.
Procés d'obertura i tancament:
Per obrir, gireu el volant en sentit contrari a les agulles del rellotge (o activeu l'actuador elèctric). La tija es mou en la direcció oposada i la seva superfície angular inferior desenganxa la pilota del seient. La tija continua pujant i interactua amb el passador de guia a la ranura espiral de la tija, fent que la bola giri sense fricció fins que arriba a la posició totalment oberta.
Per tancar, gireu el volant en sentit horari (o desactiveu l'actuador elèctric). La tija baixa, fent que la pilota surti del seient i comenci a girar. Continueu girant el volant. La tija de la vàlvula, guiada pel passador de guia incrustat a la seva ranura en espiral, gira tant la tija com la bola 90 graus simultàniament. A prop del tancament, la bola ha girat 90 graus sense entrar en contacte amb el seient de la vàlvula. Les últimes rotacions del volant falquen mecànicament el pla angular de la part inferior de la tija de la vàlvula contra la bola, pressionant-la fortament contra el seient de la vàlvula per obtenir un segellat complet.
Les característiques principals d'una vàlvula de bola-de tres vies inclouen:
Multi-funcionalitat: les vàlvules de bola-de tres vies poden aconseguir la desviació o la fusió de fluids, adequades per a diverses aplicacions.
Fàcil operació: simplement girant el mànec canvia la direcció del flux del fluid, fent que el funcionament sigui molt senzill.
Excel·lent rendiment de segellat: els materials de segellat d'alta-qualitat garanteixen un bon rendiment de segellat fins i tot en entorns d'alta pressió i alta temperatura.
Forta resistència a la corrosió: les vàlvules de bola{0}}de tres vies solen estar fetes d'acer inoxidable o materials d'aliatge, amb una excel·lent resistència a la corrosió i adequades per a diversos entorns durs.
Aplicacions de les vàlvules de bola de tres-vies
A causa de la seva estructura única i un rendiment excel·lent, les vàlvules de bola de tres-vies s'utilitzen àmpliament en diversos camps industrials, com ara, entre d'altres:
Indústria del petroli: S'utilitza per controlar el flux i la distribució de mitjans com el petroli i el gas natural.
Indústria química: en la producció química, es poden utilitzar vàlvules de bola de tres-vies per controlar el flux i la distribució de diversos medis àcids, alcalins i corrosius.
Indústria metal·lúrgica: en els processos de fosa de ferro i acer i metalls no-ferrosos, es poden utilitzar vàlvules de bola de tres-vies per controlar el flux i la distribució de mitjans d'alta-temperatura.
Indústria de l'energia: a les centrals tèrmiques, es poden utilitzar vàlvules de bola de tres-vies per controlar el flux i la distribució de mitjans com el vapor i l'aigua.
Altres indústries: les vàlvules de bola de tres-vies també tenen un paper important en les canonades de procés en indústries com la indústria lleugera, farmacèutica, alimentació, tèxtil, fabricació de paper i aire condicionat.

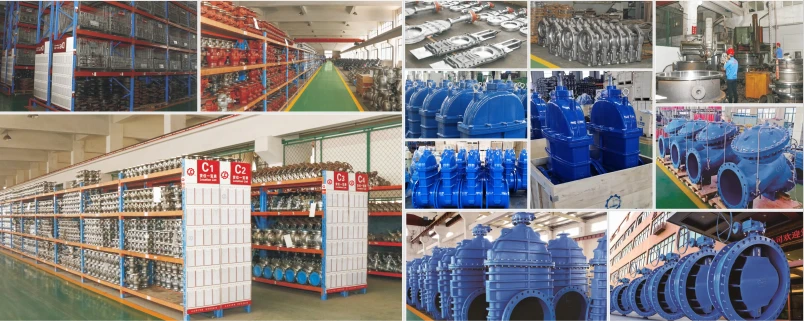

Fàbrica de-vàlvules de bola de tres vies
