Vàlvules de bola d'alta-acer inoxidablesón vàlvules industrials fabricades principalment d'acer inoxidable sèrie 304/316. El seu rang de pressió de treball cobreix 1,6-50MPa (corresponent a graus estàndard de 150 LB-3000 LB) i el control del flux de mitjans s'aconsegueix mitjançant una rotació de 90 graus. L'estructura bàsica inclou un disseny de quatre-direccions, una bola de segellat suau- flotant i un seient de PTFE. Alguns models utilitzen una estructura d'anell de doble segell i una tecnologia de precàrrega de molla per gestionar condicions d'alta pressió.
S'utilitzen àmpliament en sistemes de canonades d'alta pressió-en indústries com ara la refinació del petroli, l'enginyeria química, la generació d'energia i la metal·lúrgia, i serveixen com a dispositius de control de mitjans en aplicacions com la transmissió de gas natural, equips de centrals hidroelèctriques i línies de producció farmacèutica.
GNEE és un fabricant líder de vàlvules a la Xina, equipat amb un taller CNC, que us ofereix serveis de personalització de vàlvules.Certificats de compliment de la vàlvula: descarregueu-vos aquí!
vàlvules de bola d'acer inoxidable d'alta pressió Característiques principals
Adaptabilitat a alta pressió
El rang de pressió de disseny sol arribar a PN16~PN420 (classe ANSI 150~2500) o fins i tot superior, adequat per a sistemes de canonades d'alta pressió-.
L'estructura del cos de la vàlvula presenta un disseny gruixut, amb components clau (com ara el seient de la vàlvula i la bola) amb precisió{0}}mecanitzat i reforçat per garantir l'estanquitat i la resistència a la pressió.
Material d'acer inoxidable
El material del cos principal és principalment acer inoxidable austenític com 304, 316 i 316L, o acer dúplex (com 2205 i 2507), amb una excel·lent resistència a la corrosió, especialment adequat per a entorns que contenen ions clorur, àcids o alcalins.
La superfície es pot polir, electropolir o polir amb sorra per millorar encara més la resistència a la corrosió.
Obertura i tancament ràpids amb baixa resistència al flux
El canvi i l'obertura es completen amb una rotació de 90 graus de la bola, fent que l'operació sigui senzilla i la resposta ràpida.
El canal de flux està dissenyat com a pas total-o reduït-, donant lloc a una baixa resistència al flux, adequat per a escenaris de-caigudes de pressió elevats i-alts.
Segellat bidireccional i fuga zero
Utilitzant una estructura de segellat metàl·lic (com ara l'aliatge Stellite) o segell suau (com ara PTFE, PPL), es garanteix el rendiment de segellat bidireccional.
Alguns models-de gamma alta estan equipats amb un seient d'efecte pistó-dual, aconseguint una filtració zero bidireccional i complint estàndards com ara API 6D i ISO 5208.
Disseny de seguretat contra incendis
Un segell auxiliar metàl·lic està dissenyat entre el seient i la bola, mantenint la funció de segellat bàsica fins i tot en condicions d'incendi o d'alta{0}}temperatura, evitant desastres secundaris causats per fuites de mitjans.
Components estructurals d'una vàlvula de bola d'alta-acer inoxidable
Cos de la vàlvula
Equipat amb un disseny integral o dividit per suportar l'impacte de fluids d'alta pressió-.
Pilota
Un nucli de bola d'acer inoxidable mecanitzat d'alta-precisió garanteix un control de fluids flexible i estable.
Foques
Segell de PTFE: adequat per a mitjans d'alta-pressió i baixa-temperatura;
Segell metàl·lic: s'utilitza per a mitjans d'alta-temperatura, alta-pressió i altament abrasius.
Tija
Una tija d'acer inoxidable a prova d'explosió-assegura la seguretat a alta pressió.
Mètode de connexió
Normalment, hi ha connexions roscades d'alta-pressió, connexions de brida o connexions soldades.
Dispositiu d'accionament
Accionat per mànec, engranatge de cuc o actuador (pneumàtic, elèctric).
Les vàlvules de bola d'alta pressió-d'acer inoxidable s'utilitzen àmpliament en els camps següents:
Indústria petroquímica:
S'utilitza per al control i la regulació de mitjans fluids en refinació de petroli, processos químics i sistemes de canonades.
Indústria elèctrica:
S'utilitza per controlar i tancar-fluids en el subministrament d'aigua de les centrals elèctriques, les canonades de gas combustible i els sistemes de vapor.
Gas de la ciutat:
S'utilitza per a la regulació de la pressió i el control del flux de gas en sistemes de gas de ciutat.
Indústria metal·lúrgica:
S'utilitza per al control de fluids en alts forns, gasoductes i sistemes de refrigeració a la indústria metal·lúrgica.
Indústria química:
S'utilitza per a la regulació i distribució de mitjans fluids a la indústria química.
Indústria farmacèutica:
S'utilitza en processos farmacèutics on es requereixen alts requisits de control de fluids i neteja.

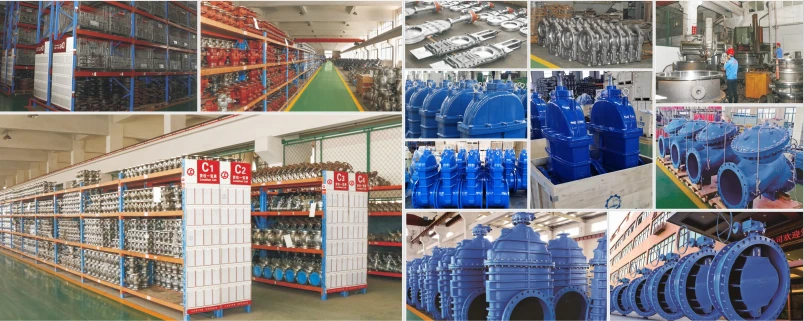

fàbrica de vàlvules de bola d'acer inoxidable d'alta pressió
