Descripció de la vàlvula del globus de la caldera
La vàlvula Globe Boiler és una vàlvula d’apagada dissenyada per a sistemes de caldera. Realitza el control d’obertura i tancament, la regulació del flux i l’estabilitat de la pressió del medi (aigua, vapor, etc.) a través del segellat forçat del disc de la vàlvula.
Les seves funcions bàsiques inclouen:
Full Open\/Full Close Clinoff: El disc de la vàlvula de segellat forçat contacta amb el seient de la vàlvula per aconseguir un bloqueig mitjà complet;
Ajustament del FINE: L’obertura del disc de la vàlvula s’ajusta aixecant la tija de la vàlvula per controlar el flux i la pressió mitjans;
Flux de retrocés per assegurar la seguretat: El disseny de flux direccional evita la fallada del sistema causada pel flux de fons mitjà.
Característiques estructurals bàsiques
Optimització del disseny de la direcció de fluxos
Adopta majoritàriament la direcció de flux "baixa i alta" (estructura positiva), el medi entra des de la part inferior del disc de la vàlvula i el segellat es millora per la pressió mitjana quan es tanca, reduint el parell de funcionament.
Estructura de segellat resistent a la cerca erosió
Surface de segellat del seient Valve: La superfície de segellat cònic està soldada amb estellit, resistent a temperatura alta (menys o igual a 570 graus) i erosió granular medi, i la vida útil s’amplia més de 3 vegades;
Disseny de la guia de disc de vàlvula: l'estructura del disc de la vàlvula inferior de la vàlvula de la vàlvula de la vàlvula de bola del tipus Y guia el flux del medi i redueix el desgast de la superfície de segellat mitjançant la deposició de la impuresa.
Cos de vàlvula de gran resistència
L’acer d’aliatge (com ASTM A217 WC9) s’utilitza per a condicions d’alta temperatura i alta pressió (com ara PN140\/570 graus) i l’acer al carboni (com el WCB) s’utilitza per a condicions ordinàries.
Especificació de la vàlvula del globus de la caldera
| Parts | Materials comuns | Especificacions típiques |
|---|---|---|
| Cos de vàlvula | Steel de carboni WCB, acer aliatge WC9 | Diàmetre nominal: dn 10- dn300 |
| Superfície de segellat | Aliatge Stellite (COCRW) Superposició | Pressió nominal: pn 16- pn420 |
| Valve Stem | 38Crmoala Nitriding Steel | Temperatura aplicable: -40 grau ~ +570 grau |
| Mètode de connexió | Brida (RF\/RTJ), soldadura de cul (BW) | Mode d’accionament: manual\/elèctric |

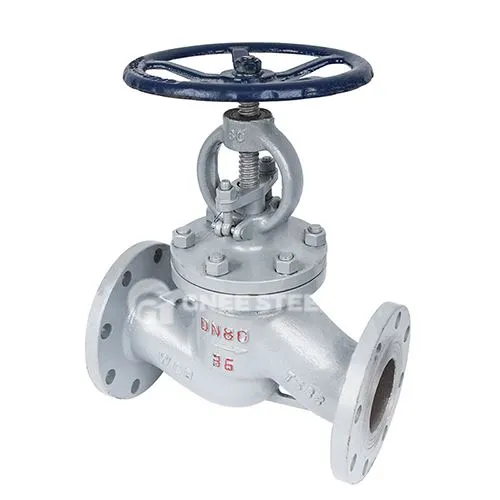

Vàlvula Global de la caldera
Avantatges de les vàlvules del globus de la caldera
Disseny de segells DOUBLE
L’estructura de segells compostos de Bellows + Embalatge, fins i tot si la manxa falla, l’embalatge encara pot evitar que el medi es filtri, complint els estàndards de segellat de grau d’energia nuclear.
La superfície de segellat està soldada amb estellit, resistent a la temperatura alta (inferior o igual a 570 graus) i erosió de partícules, i la vida útil s’amplia més de 3 vegades.
Pressió i resistència a la temperatura
El material està fabricat en acer d’aliatge d’alta resistència (com WC9) o tija de vàlvula nitrada (38CrMoala), amb una resistència a la pressió de PN420 i una temperatura de 570 graus, i la resistència a la temperatura d’alta temperatura augmenta 2 vegades.
Manteniment i llarga vida
L’estructura és senzilla i modular (com la coberta de la vàlvula cargolada), que suporta un desmuntatge i un manteniment ràpids;
La resistència al flux és petita, el temps d’obertura i tancament és curt (només cal aixecar la tija de la vàlvula verticalment) i es redueix el desgast de la superfície de segellat a causa d’un funcionament freqüent.
