Slurry Knife Gate Valve Descripció
La vàlvula de la porta del ganivet Slurry (també coneguda com la vàlvula de la porta de Slurry de tipus de ganivet) és una vàlvula dissenyada per manejar partícules sòlides, fibres i medis viscosos. La seva funció principal és tallar de manera eficient els medis complexos i adonar -se del control del flux de canonades.
1. Estructura i principi bàsic
Components de fàbrica
Valve Body: Fet de ferro colat, acer colat, acer inoxidable (com 304/316L) o materials folrats de fluor, adequats per a condicions corrosives i de gran desgast
Placa de Valve: Disseny en forma de ganivet de fulla fina (tallat a la part inferior), pot tallar impureses com fibres i polpa, feta d'acer inoxidable o carbur cementat
Sistema de Salvació: dividit en segell dur (metall a metall) i segell suau (cautxú/ptfe), alguns models admeten segellat bidireccional
Drive Mode
Manual: operat per roda de mà o palanca, adequat per a condicions de treball convencionals
Pneumatic: equipat amb un sol acte (restabliment de molla) o cilindre de doble actuació, admet el control automàtic
Principi de treball: la placa de la vàlvula s’aixeca i cau verticalment, el medi és tallat per la fulla i el dispositiu d’accionament condueix la tija de la vàlvula per passar a obrir -se i tancar -se.
2. Avantatges del rendiment
Capacitat de cisalla: la porta del tipus de ganivet pot tallar fibres, partícules i medis viscosos per evitar obstruir-se
Wear i resistència a la corrosió: La placa de la vàlvula i la superfície de segellat estan feta d'acer inoxidable o aliatge dur, adequat per a mitjans de desgast com ara purins i cendra
Disseny de resistència del flux de baix
Compacte i llum: La longitud de l'estructura curta redueix la càrrega de la canalització i estalvia l'espai d'instal·lació.
Especificació de la vàlvula de la porta del ganivet Slurry
|
Article |
Vàlvula de porta de ganivet puré | ||
|
Rang de mida |
2 "~ 80", dn50 ~ dn2000 |
||
|
Premsa |
0. 6mpa ~ 2.5mpa |
||
|
Temperatura |
-38 grau ~ 1100 graus |
||
|
Conexió |
Extrem bridal, tipus de llom, tipus d’hòsties |
||
|
Perforació de brides |
Ansi B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
||
|
Material |
Acer inoxidable, WCB |
||
|
Material de segellat |
Ptfe, metall assegut |
||
|
Fuites |
Grau PTFE A (fuga zero), grau de metall d (líquid 0. 1xdn mm³/s) |
||

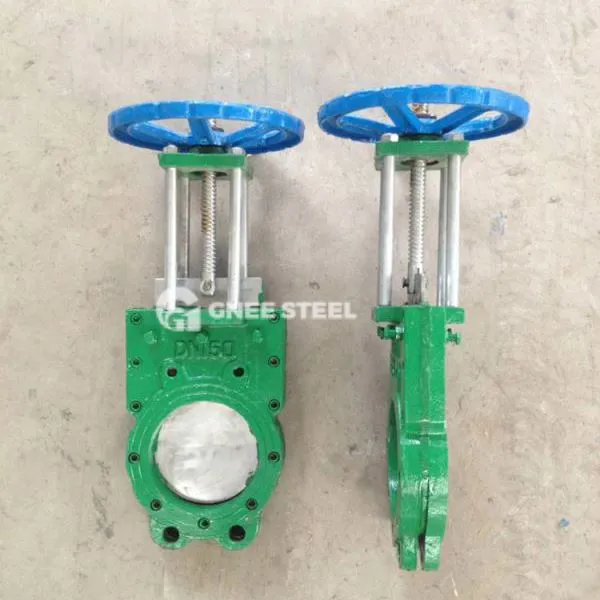

vàlvula de porta de ganivet puré
| Indústria | Aplicacions |
|---|---|
| Papermaking | Transport de polpa, tractament d'aigües residuals, adequat per a un tall de fibra |
| Meva | Control de canonades de gangue i purins, resistent al desgast de partícules |
| Respectuós amb el medi ambient | Tractament de les aigües residuals de planta i intercepció de purins |
| Productes químics | Obrir i tancar control de purins corrosius (com ara solucions àcides i alcalines) |
Especificacions de selecció i instal·lació
Puntsky Points per a la selecció
Medium Característiques: Es prefereix la placa de vàlvula d'acer inoxidable + segell dur per a partícules que contenen un medi; Cal que el medi corrosiu estigui folrat amb fluor o material 316L
Nivell de pressió: pressió nominal superior o igual a la pressió de treball de la canalització, i ha de suportar 1,1 vegades la pressió sense fuites quan es tanca
Drive Mode: Els models pneumàtics (com la sèrie PZ673H) estan seleccionats per a escenaris de funcionament freqüent o de control remot
Requisits d'instal·lació
Direction: Instal·lació principalment horitzontal per evitar acumulació residual de medi
PACIÓ DE MENYENTAMENT: L’estructura de la tija oberta necessita reservar l’espai per a l’aixecament de la tija de vàlvules i la tija encoberta és adequada per a escenaris limitats a l’espai
Manteniment i manteniment
Inspecció Regular: desgast de superfície de segellat, lubricació de la tija de vàlvules i reemplaçament puntual dels segells de goma envellits
Pneumàtic Manteniment de components: comproveu la tensió de l’aire del cilindre, netegeu les impureses de la vàlvula de solenoide i assegureu -vos la pressió de l’aire estable (4-6 mPa)
Tractament anti-corrosió: El no ús a llarg termini requereix buidar el medi i la superfície de la vàlvula està recoberta d’oli anti-rust.
