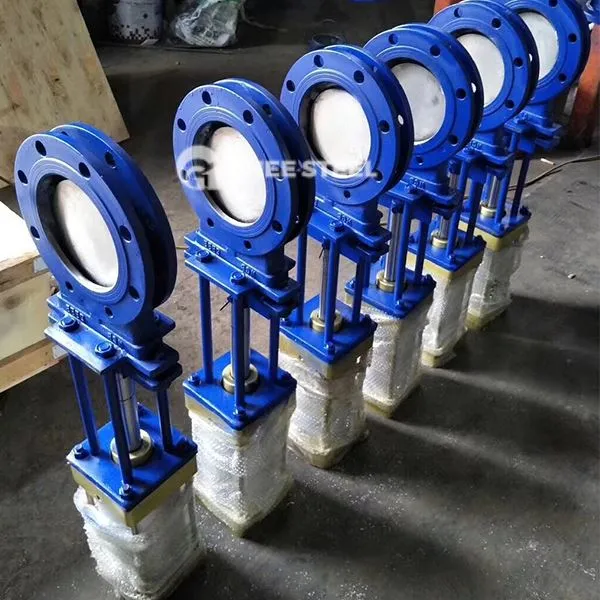

Vàlvules de porta de ganivet accionades pneumàtiques

La vàlvula de la porta del ganivet pneumàtic és una vàlvula impulsada per l’aire comprimit. Les seves parts d’obertura i tancament tenen en forma de falca o portes en forma de ganivet. La direcció del moviment de la porta és perpendicular a la direcció del flux de fluids. Normalment s’utilitza en escenaris de control de líquids completament oberts o tancats.

Composició estructural

Components bàsics

Actuador pneumàtic: situat a la part superior de la vàlvula, condueix el moviment del pistó a través de l’aire comprimit per conduir la tija de la vàlvula per pujar o caure o girar.

Porta: dividida en porta integral rígida o porta de falca elàstica (es pot deformar lleugerament per adaptar -se a la desviació de la superfície de segellat), la superfície de segellat sovint es dissenya amb un angle de falca de 50 graus per millorar el rendiment de segellat.

Cos de la vàlvula i superfície de segellat: el cos de la vàlvula està fabricat majoritàriament amb ferro colat, acer inoxidable o acer d’aliatge, i la superfície de segellat adopta el procés de superfície o polvorització de carbur per millorar la resistència al desgast.

Tija de la vàlvula: la superfície s’endureix (com el xapat de crom dur), suporta l’aixecament o el moviment rotatiu, i alguns models estan equipats amb un disseny anti-blowout.
‌
Components auxiliars‌
Vàlvula de solenoide (per a models de doble actuació), molla (dispositiu de restabliment per a models d'acció única), embalatge de glàndules, juntes de segellat, etc.‌

Principi de treball‌
‌ Tipus d'acció de Single‌: Quan no hi ha cap font d'aire, la molla empeny el pistó per tancar la vàlvula (normalment tancada) o obrir la vàlvula (normalment oberta); Després que s’introdueix l’aire comprimit, el pistó supera la força de la molla i es mou en sentit contrari‌. ‌ Tipus d’acció de double‌: La direcció de la font de l’aire es canvia per una vàlvula de solenoide de dues posicions a cinc vies i l’aire comprimit entra alternativament en els dos extrems del cilindre per conduir el pistó per moure’s en ambdues direccions per adonar-se de l’obertura i el tancament de la vàlvula.



Vàlvules de porta de ganivet pneumàtiques



Funcions
‌ Salvació de rendiment‌
S’adopta el disseny d’auto-segellat i la porta es pressiona contra el seient de la vàlvula per la pressió mitjana, amb un nivell de segellat alt.
Resistència a la corrosió‌
El cos de la vàlvula i els materials de la superfície de segellat poden suportar purins, fibra o medis corrosius.
‌ Estructura compacta‌
El disseny de la porta en forma de ganivet és adequat per a partícules que contenen un medi o medis viscosos, amb una petita resistència al flux i no és fàcil d’obstruir.
‌
Admet el control remot, es pot integrar al sistema d'automatització i té una velocitat de resposta ràpida.

Aplicacions

• ‌Chemical/Protecció ambiental‌: Sistemes de canonades que gestionen partícules, purins o medis corrosius.
• ‌Metallurgia/Mining‌: Control de transport de purins, fang o líquids d’alta viscositat.
• ‌Eswage Tractament‌: Talleu les fibres i les impureses sòlides a les aigües residuals.
• Food/Pharmaceuticals‌: Les vàlvules sanitàries s'utilitzen per a la gestió de líquids de gran neteja (requerida la certificació especial de materials)
