Vàlvula de porta BS5163

BS5163 gate valve is a special valve for water supply system designed according to the British standard BS5163. It belongs to the cut-off valve made of cast iron or ductile iron. It is mainly used for the opening and closing control of fluid pipelines such as clean water and sewage. Its core certification standards include flange connection size, sealing performance and operating Els requisits d'especificació i són adequats per al rang de pressió nominal de Pn 10- pn 25.

2. Estructura bàsica i característiques tècniques
Cos i material de la vàlvula
Material corporal de la vàlvula: ferro dúctil (QT450) o ferro colat (HT250), amb revestiment de resina epoxi (superior o igual a 250 μm) ruixat a la superfície per millorar la resistència a la corrosió; L’acer colat (WCB) es pot seleccionar per a condicions d’alta temperatura;
Disseny de canals de flux: seient de vàlvula de fons pla a diàmetre per evitar la deposició de la impuresa, el coeficient de resistència de flux inferior o igual a 0 . 08 (l’optimització és particularment significativa quan DN superior o igual a 200).
‌ Sistema de reducció‌‌

‌ Tipus de segell SOFT: la porta està totalment coberta amb capa de goma EPDM o NBR, i la deformació de compressió arriba al 5% -10% per formar un segell elàstic i el nivell de fuites arriba a la classe VI ANSI;
Tipus de segell: la porta i el seient de la vàlvula estan soldats amb aliatge estelit (COCRW), que pot suportar les temperatures superiors als 450 graus i és adequat per a petroli i gas a alta pressió .
‌Drive and Transmission‌

‌ Mode de funcionament: palanca manual estàndard (d’acord amb l’especificació del parell de funcionament BS5163), DN superior o igual a 300 actuador pneumàtic/elèctric expandible; ‌ Estructura de la tija de Valve‌: tant el tipus de tija augmentada (visualització d’obertura) com el tipus de tija encobert (instal·lació compacta) coexisteixen, i el material de la tija de la vàlvula és d’acer inoxidable o llautó (entorn resistent a la corrosió) .

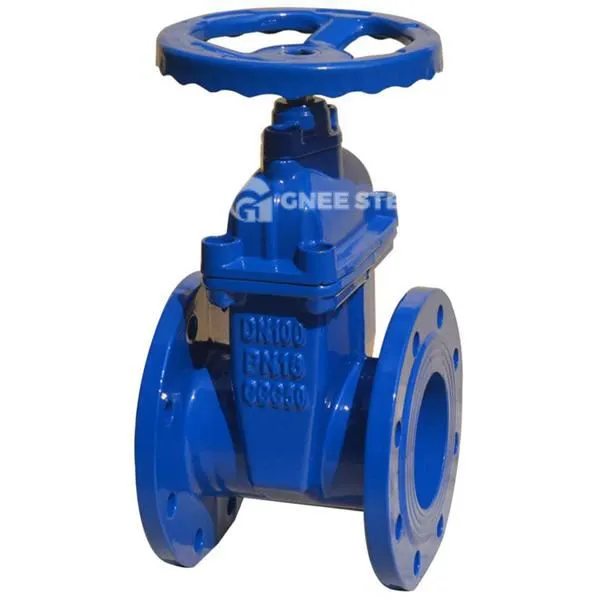

Vàlvula de porta BS5163



Aplicacions:
Subministrament d’aigua municipal: tallar la línia principal de la xarxa de canonades urbanes (taxa de fuites inferior o igual al 0,01%);
Tractament industrial d’aigües residuals: control de canonades d’aigües residuals que contenen partícules sòlides (menys o iguals al 20%);
Sistema de protecció contra incendis de l'edifici: tall d'emergència de les canonades d'aigua de foc a les sales de bombes .
Les vàlvules de porta BS5163 aconsegueixen una alta fiabilitat i un cicle de vida llarg en els camps del subministrament d’aigua i el control de líquids industrials mitjançant el disseny normalitzat i l’optimització de materials .
