i comproveu la descripció de la vàlvula
La vàlvula de revisió del tipus Y és una vàlvula que realitza el control de flux unidireccional a través del pes mort del disc de la vàlvula o de la força de restabliment de la molla. La seva característica característica és que el cos de la vàlvula està dissenyat amb un canal de flux en forma de Y, que pot reduir significativament la resistència al flux i l'erosió de la superfície de segellat pel medi.
Les vàlvules de revisió del tipus Y s’utilitzen àmpliament en els camps següents a causa del seu disseny de baixa resistència al flux, la capacitat de tancament ràpida i l’alta resistència a la pressió:
Transport petroquímic i energètic
S'utilitza en canonades de gas natural liquat (GNL) i sistemes d'emmagatzematge i transport de petroli i gas per evitar que el flux de petroli i el gas causi danys de l'equip o accidents de seguretat;
Adaptat a canonades de vapor d’alta temperatura i d’alta pressió (com el sistema de vapor principal de les centrals tèrmiques), amb una resistència a la temperatura de fins a 550 graus, protegint les turbines de vapor i els equips de la caldera.
Tractament d’aigua i enginyeria municipal
Controleu la direcció del flux d’aigua a les plantes d’aigua i les plantes de tractament d’aigües residuals per evitar que el flux d’aigües residuals contamini les fonts d’aigua neta;
Reduir l’efecte de martell d’aigua en els sistemes de subministrament d’aigua i construcció d’aigua (especialment edificis alts) per evitar el risc de ruptura de canonades.
Sistemes industrials i de poder i industrial
Eviteu el flux de retrocés mitjà en els sistemes d’aigua de refrigeració circulant de l’energia nuclear i les centrals tèrmiques per assegurar el funcionament segur dels grups de bombes i els equips d’intercanvi de calor;
Aïllar el flux de retrocés de medi corrosiu en dispositius de reacció química i utilitzar cossos de vàlvules d’acer inoxidable i estructures de segellat dur per ampliar la vida del servei.
Enginyeria Marina i entorn especial
En els sistemes de dessalinització de l’aigua de mar i la gestió de l’aigua de llast de la nau, s’utilitzen cossos de vàlvules d’acer inoxidable 316L i segells EPDM per resistir la corrosió de l’aigua de mar;
Les canonades àcides o alcalines de lliurament (amb un valor de pH de 5-10) es ruixen amb resina epoxi per millorar la resistència a la corrosió.
i comproveu l'especificació de la vàlvula
| Descripció del producte | Y Tipus de comprovació de la vàlvula |
| Diàmetre nominal | 3\/8 "~ 4" (dn10 ~ dn100) |
| Temperatura de funcionament | -20 DEG. C ~ 120 º. C (el rang de temperatura del servei pot variar per a diferents materials) |
| Pressió operativa | Class150, PN10, PN16, 200wog, 400wog, 600wog |
| Materials principals | SS304, SS316, CF8, CF8M |
| Estructura del seient | EPDM, FPM o PTFE |
| Junta | PTFE |
| Estàndard de disseny | ASME B16.34, ISO STD |
| Longitud estructural | Ansi i estàndard de fabricació |
| Connecta els extrems | NPT masculí, NPT femenina, BSP masculí, BSP femenina |
| Finalitza estàndard | ASME B1.20.1, ISO STD |
| Estàndard de prova | ISO5208 |
| Aplicació | Aigua freda\/calenta, petroli, gas |

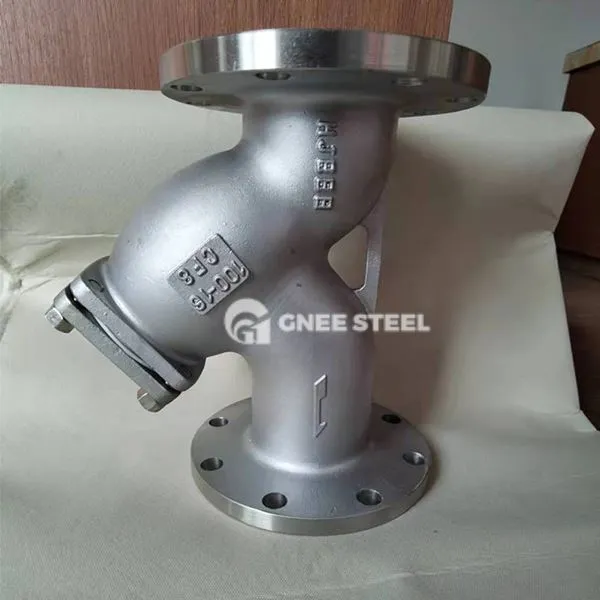

y Vàlvula de comprovació
Especificacions de selecció i manteniment
Puntsky Points per a la selecció
Matching Pressure: l'acer forjat és preferit per a escenaris d'alta pressió per sobre de la classe 300 i es pot seleccionar acer o llautó per a escenaris de baixa pressió;
Medium
Direcció d'instal·lació: cal instal·lar el tipus d'elevació verticalment i el tipus de swing es pot instal·lar horitzontalment o verticalment (cal assegurar la horitzontalitat de l'eix).
Recomanacions de manteniment
Comproveu el desgast de la superfície de segellat (profunditat de ranura inferior o igual a {{0}. 1mm) i la flexibilitat de la màniga de la guia cada any;
Netegeu la cavitat de la vàlvula cada 6 mesos per als suports que contenen partícules sòlides per evitar l’embús
