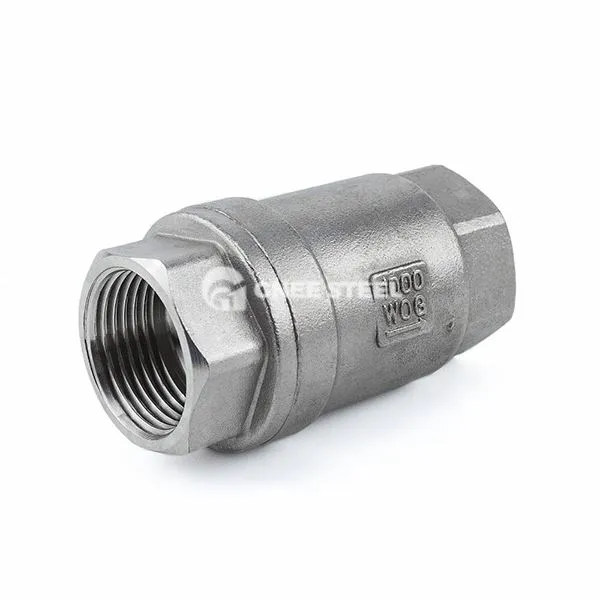

Vàlvula de verificació roscada

La vàlvula de verificació roscada és una vàlvula automàtica connectada per un fil. Es basa en el flux del medi per obrir i tancar el disc de la vàlvula, que s’utilitza per evitar que el medi flueixi i protegeixi l’equip de canonades. Les seves funcions bàsiques inclouen:

Control de flux unidireccional: només permet que el medi flueixi en una direcció i el disc de la vàlvula es tanqui automàticament quan flueix en sentit contrari;

Protecció contra el flux de retrocés: evita la reversió de la bomba, el flux de retrocés de la canalització o el relleu de la pressió del contenidor.

Característiques estructurals

Mètode de connexió: Els extrems d’entrada i sortida del cos de la vàlvula estan dissenyats amb fils interns (dn inferiors o iguals a 50 mm) o fils externs, adequats per a canonades de petit diàmetre. Es requereix cinta de segellat o segellador durant la instal·lació;

Material corporal de la vàlvula: Els materials comuns inclouen ferro colat, acer al carboni, acer inoxidable (com 304/316L). L’acer inoxidable es selecciona quan la resistència a la corrosió és alta;

Forma de segellat: segell dur (metall al metall) o segell suau (seient de vàlvula elàstica), el nivell de fuites pot arribar al nivell IV (segell dur) o al nivell VI (segell suau).



Vàlvula de verificació roscada



Aplicació
Sistema de canonades industrials: Eviteu el flux de retrocés mitjà després que la bomba s’aturi, protegiu el cos de la bomba i els equips d’accionament;
Sistema auxiliar d’alta pressió: proporciona una compensació de pressió per a canonades que poden estar massa pressionades per evitar danys del sistema;
Dispositiu compacte: la connexió roscada estalvia espai i és adequada per a canonades de mesurament d’instruments o canonades internes dels equips.

Consells de selecció
Nivell de pressió: PN16 ~ 40 està seleccionat per a les condicions de treball convencionals i es requereix un cos de vàlvula o un segell de carbur d'acer forjat per a escenaris d'alta pressió (com ara sistemes de vapor);
Característiques mitjanes: es prefereixen les vàlvules d'acer inoxidable o amb PTFE per als medis corrosius (àcids i alcalis); Les estructures de segellat swing o elàstiques són adequades per a líquids que contenen partícules;
Formulari de connexió: Connexió de fil interna (codi 6) és adequat per a fils de canonades externes i les vàlvules de fil extern han de reforçar el tractament de segellat.
