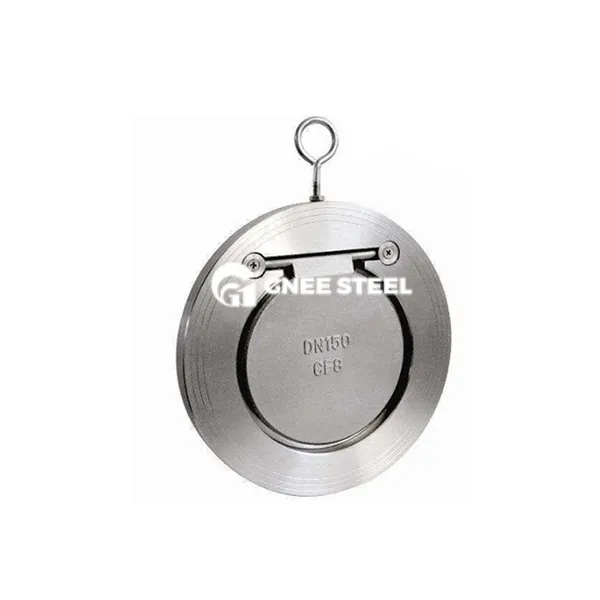

Vàlvula de control de gota de gènere d'acer inoxidable

La vàlvula de verificació de gènere de l’hòstia d’acer inoxidable és una vàlvula automàtica que controla l’obertura i el tancament del disc de la vàlvula a través de la força generada pel flux del medi en si. S'utilitza especialment per evitar el flux de fons del medi en el gasoducte i té les característiques dobles de la connexió d'hòsties i l'estructura del swing. Les seves funcions bàsiques inclouen:

Prevenir el flux de fons mitjà: assegurar el flux de líquid unidireccional per evitar danys a les bombes, contenidors i altres equips a causa del flux de retrocés;

Obertura i tancament automàtics: no es necessita potència externa, basant -se en la pressió de fluids i el disc de la vàlvula morta per aconseguir accions.

Principi de treball
Flux cap endavant: la pressió mitjana empeny la solapa de la vàlvula per girar al voltant de l’eix per obrir -se i el fluid passa sense problemes; Flux invers: Quan la pressió mitjana desapareix o inverteix, la solapa de la vàlvula es tanca ràpidament sota l’acció de la gravetat (o la força de molla) per bloquejar el flux invers.

1. Pressió de treball: 1. 0 mPa/1.6mpa/2.5mpa

2.

3. Cara a cara segons ANSI 125/150

4. Flantura segons EN 1092-2, ANSI 125/150, etc.

5. Prova: DIN3230, API598

6. Mitjà: aigua dolça, aigua de mar, coses alimentàries, tot tipus d’oli, àcid, líquid alcalí, etc.

Característiques bàsiques

• ‌Corrosió Resistència‌: el material d’acer inoxidable és adequat per a medis altament corrosius (com l’àcid nítric, l’àcid acètic) i els ambients d’alta temperatura‌; ‌
• Disseny de baixa resistència al flux‌: l'estructura de diàmetre complet redueix la pèrdua de pressió i és adequada per a canonades d'alt flux‌; ‌
• Resposta ràpida‌: el disc de la vàlvula de swing és sensible i té un temps de tancament curt, que redueix efectivament l’impacte del martell d’aigua; ‌
• Manteniment fàcil‌: el disseny modular suporta un desmuntatge ràpid, que és convenient per netejar les impureses de canonades o substituir els segells‌‌



Vàlvula de control de gota de gènere d'acer inoxidable



Aplicacions

Indústria química: protecció contra el flux de backflow de canonades àcides i alcalines;
Sistema de tractament de l’aigua: Control de flux del subministrament d’aigua i estacions de bombament de drenatge i plantes de tractament d’aigües residuals;
Camp energètic: tall unidireccional de vapors de vapor, petroli i gas a alta temperatura

Punts de selecció i instal·lació

Nivell de pressió: ha de coincidir amb la pressió nominal de la canalització (com PN10, PN16); CARACTERÍSTIQUES MÍDIA‌: 316L Cos de vàlvula d'acer inoxidable i segell PTFE es prefereixen per als medis corrosius‌; ‌ Direcció d'instal·lació‌: tant les canonades horitzontals com les verticals són acceptables, garantint que l'eix de rotació del disc de la vàlvula sigui coherent amb la direcció de la gravetat.
