El vostre líder GNEE (Tianjin) Multinational Trade Co., Ltd. Proveïdor

Gnee Steel Group és una empresa integrada de la cadena de subministrament que inclou placa d'acer, bobina, perfil, disseny i processament de paisatges exteriors. Fundada el 2008, amb un capital social de 5 milions de RMB, Gnee ha fet un progrés i un desenvolupament impressionants al mercat de l'acer amb Gnee People durant més de 15 anys lluitant durament. En l'actualitat, l'import total d'inversió arriba als 30 milions de RMB, l'àrea de taller de més de 35.000㎡, amb més de 200 empleats. Gnee s'està convertint en l'empresa internacional de cadena de subministrament d'acer més professional a les planes centrals de la Xina amb un marc estratègic explícit, una estructura de govern integrada, una base de gestió ferma, fons abundants i poder humà.

Per què escollir-nos?

Els nostres productes

Grup GNEE especialitzat en la fabricació i distribució de vàlvules i accessoris d'alta qualitat per a una àmplia gamma d'aplicacions industrials, com ara subministrament d'aigua, sistemes de clavegueram, petroli i gas i tractament marí.

Mercat de vendes

Les vàlvules GNEE s'han exportat a més de 150 països d'arreu del món, i cada any més de 50 clients visiten el grup GNEE i demanen més de 30,000 peces de vàlvules.

El nostre equip

Fundada el 2008 amb un capital social de 5 milions de RMB, GNEE Group Actualment, l'empresa té una inversió total de 30 milions de iuans, una àrea de planta de més de 35,000 metres quadrats i més de 200 empleats.

Atenció al client

GNEE Group sempre posa en primer lloc la qualitat del producte i les necessitats dels clients, i s'esforça per oferir millors serveis a cadascun dels nostres clients. Seguim els últims estàndards i ens centrem en la gestió, la tecnologia i la innovació de processos. Amb un sistema de servei de vendes madur, GNEE Group insisteix a oferir un servei únic a cada client.

Vàlvula de retenció d'hòstia enganxada

Mida: DN25-DN2000
Cara a cara: API609, BS5155, DIN3202, ISO5752, JIS F7480, API594, etc.
Brida de connexió: PN6/PN10/PN16/PN25/JIS5K/10K/16K/150LB/AS2129 Taula D/E

316 Stainless Steel Wafer Swing Check Valve

Vàlvula de retenció oscil·lant d'hòstia d'acer inoxidable 316

Cara a cara: API594 125LB/150LB, DIN3202 K3
Brida: PN10/PN16/, JIS 5K/10K, 125LB/150LB
Tipus de seient: seient comú/seient adherit

Forged Steel Flanged End Piston Check Valve

Vàlvula de retenció del pistó amb brida d'acer forjat

Mida: 1/2"~2-1/2"; DN15 ~ DN65
Pressió normal: 150LB~2500LB;PN16~PN42

Estàndard de disseny: API 602, BS5352, AMSE 16.34

Vàlvula de retenció de pistó d'acer forjat

Mida: 1/4" -2"
Material del cos: A105, LF2, F5, F11, F22, F304, F316, F304L, etc. i Monel, Alloy20
Pressió: Classe 800,1500

Vàlvula de retenció d'acer forjat

Material: A105N/F304/F316
Mida: 1/2"-2"
Port: Port complet

Vàlvules de retenció d'acer forjat API 602

La vàlvula de retenció d'acer forjat API 602, també coneguda com a vàlvula de retenció, és una mena de vàlvula automàtica, es basa en la pressió del medi que flueix a la canonada per empènyer la solapa de la vàlvula, per aconseguir el tancament i l'obertura de la vàlvula, quan el medi deixa de fluir, la solapa de la vàlvula de retenció...

Vàlvula de retenció de pistó d'acer inoxidable

Mides: 1/2" - 2" o DN12 - DN50
Classe de pressió: Classe 150 - Classe 2500 o PN 16 - PN 420
Material del cos de la vàlvula: A105, LF2, F11, F22, F5, F304, F304L, F316, F316L, etc.

Vàlvula de retenció d'acer fos

Mida: 2 ~ 32 polzades (DN50 ~ DN800)
Port: Port complet
Pressió de treball: opció de 150LB ~ 2500LB

Vàlvula de retenció tipus molla

Temps de treball: -40ºC~300ºC
Mitjà adequat: aigua, vapor, oli i algun líquid corrosiu, etc.
Mida: 1"-10"
Extrems de connexió: brida

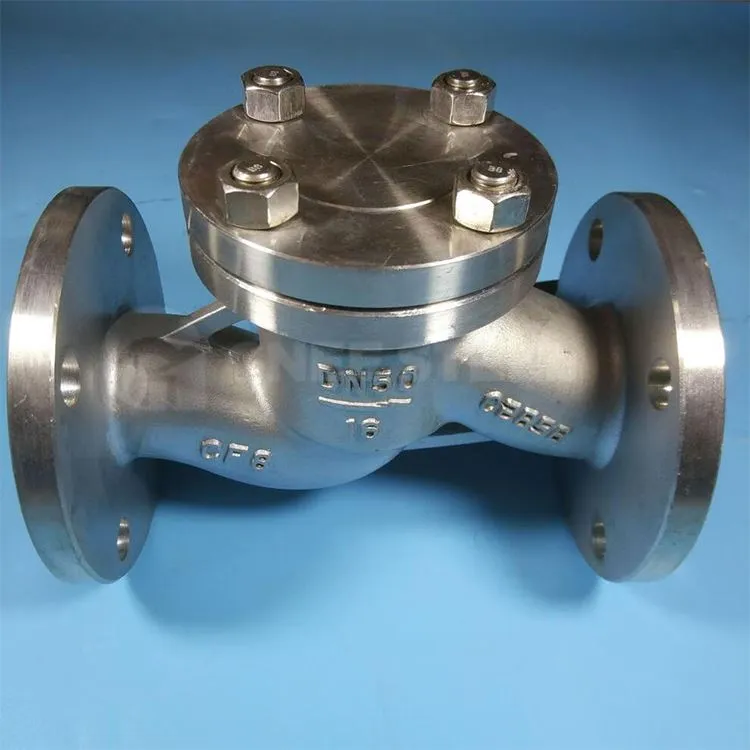

Què és la vàlvula de retenció d'elevació?

La funció principal d'una vàlvula de retenció és tancar automàticament i evitar el flux invers, salvaguardant-se dels danys causats pels líquids que passen per la canonada en la direcció equivocada. Les vàlvules de retenció d'elevació impedeixen el flux invers o el retrocés de líquid i garanteixen un flux suau i ininterromput a través del sistema.

El funcionament d'una vàlvula de retenció d'elevació està totalment automatitzat, depenent de la gravetat i la pressió dels mitjans per funcionar.

El flux de fluid de les vàlvules de retenció d'elevació sempre ha d'entrar per sota del seient. A mesura que el flux entra i augmenta la pressió, el disc començarà a aixecar-se del seient, permetent que el flux passi a través de la vàlvula. El disc o la bola s'eleva dins de guies des del seient per la pressió del flux ascendent. Quan el flux s'atura o s'inverteix, el disc o la bola es veu forçat al seient de la vàlvula tant pel retrocés com per la gravetat.

Les vàlvules de retenció d'elevació són una solució de vàlvula excel·lent per garantir que el flux s'atura en la direcció desitjada i que els nivells de pressió es mantenen constants. Això els converteix en un complement valuós per a qualsevol sistema que requereixi un control fiable del cabal i la pressió.

Avantatges de la vàlvula de retenció d'elevació

Les vàlvules de retenció d'elevació tenen un disseny relativament senzill, cosa que les fa fàcils de fabricar i mantenir.

Aquestes vàlvules responen ràpidament als canvis de direcció del flux, minimitzant el risc de retrocés.

Les vàlvules de retenció d'elevació solen tenir caigudes de pressió més baixes en comparació amb altres tipus de vàlvules de retenció, cosa que permet un flux eficient.

Les vàlvules de retenció d'elevació es poden utilitzar en diverses aplicacions i indústries, com ara sistemes de subministrament d'aigua, canonades i processos industrials.

La senzillesa del seu disseny sovint contribueix a la durabilitat i la fiabilitat de les vàlvules de retenció d'elevació.

Tipus de vàlvula de retenció d'elevació

Vàlvula de retenció d'aire
Les vàlvules de retenció d'elevació d'aire són un tipus específic de vàlvules de retenció d'elevació que es desenvolupen per a situacions en què és crucial prohibir el pas d'aire en sentit contrari. S'utilitzen freqüentment en sistemes de tractament d'aigües i aigües residuals per garantir la protecció de les línies de subministrament d'aire.

Les vàlvules de retenció d'elevació d'aire estan dissenyades amb característiques que prohibeixen efectivament l'entrada d'aire al sistema quan s'atura el flux de fluid. Això és especialment crucial en situacions en què la contaminació de l'aire podria soscavar l'eficàcia de tot el sistema.

Vàlvula de retenció d'elevació vertical
Les vàlvules de retenció d'elevació vertical estan dissenyades per evitar la inversió del flux en un sistema de canonades1. S'activen pel material que flueix a la canonada. La pressió del fluid que passa pel sistema obre la vàlvula, mentre que qualsevol inversió de flux tancarà la vàlvula. Aquestes vàlvules són adequades per a la instal·lació en línies horitzontals o verticals amb flux ascendent. Es recomana utilitzar-los amb vapor, aire, gas, aigua i en línies de vapor amb velocitats de flux elevades

Vàlvula de retenció d'elevació horitzontal
Les vàlvules de retenció d'elevació horitzontal s'utilitzen principalment per a serveis d'aire, gas i vapor. Utilitzen la gravetat per tancar la vàlvula, evitant el flux invers del fluid. Tenen un disseny de cos en forma de S amb un seient paral·lel al flux de fluid i s'han d'instal·lar en posició horitzontal per permetre el flux de fluid des de sota del seient de la vàlvula.

Aplicació de la vàlvula de retenció d'elevació

01/

Sistemes de fontaneria

Les vàlvules de retenció d'elevació s'utilitzen sovint en sistemes de fontaneria per evitar el retorn de l'aigua. S'instal·len habitualment en sistemes de drenatge, bombes de dipòsit i sistemes de clavegueram per garantir el flux adequat d'aigües residuals.

02/

Indústria del petroli i del gas

Les vàlvules de retenció d'elevació són crucials a la indústria del petroli i del gas per mantenir la direcció del flux de petroli, gas i altres fluids. S'utilitzen en canonades i sistemes de procés per evitar qualsevol flux invers, que podria provocar danys a l'equip o perills per a la seguretat.

03/

Generació d'energia

Les vàlvules de retenció d'elevació s'utilitzen a les centrals elèctriques per regular el flux de vapor, aigua i altres fluids en turbines de vapor, intercanviadors de calor i condensadors. Ajuden a mantenir l'eficiència i la seguretat del procés de generació d'energia evitant qualsevol retrocés no desitjat.

04/

Indústria petroquímica

Les vàlvules de retenció d'elevació s'utilitzen àmpliament a la indústria petroquímica per controlar el flux de diversos productes químics, gasos i líquids en canonades i dipòsits d'emmagatzematge. Ajuden a protegir l'equip de possibles danys causats pel flux invers o les pujades de pressió.

05/

Estacions de tractament d'aigües

Les vàlvules de retenció d'elevació són components essencials a les plantes de tractament d'aigua per garantir el flux unidireccional de l'aigua. Prevenen la contaminació de l'aigua neta per aigües residuals o altres substàncies indesitjables.

06/

Sistemes de climatització

Les vàlvules de retenció d'elevació s'utilitzen habitualment en sistemes de calefacció, ventilació i aire condicionat (HVAC) per controlar el flux de refrigerants, aigua i aire. Mantenen el bon funcionament del sistema i eviten qualsevol flux invers que pugui afectar la seva eficiència.

Components de la vàlvula de retenció d'elevació

Cos de la vàlvula
Aquest és el component d'una vàlvula de retenció de tipus elevador que s'utilitza per allotjar totes les peces internes. Els fabricants de vàlvules de retenció d'elevació dissenyen el cos utilitzant materials metàl·lics forts com ara acer al carboni, acer inoxidable, ferro dúctil i ferro colat, entre altres materials forts. Els materials resistents estan destinats a garantir que la vàlvula es mantingui forta contra l'alta pressió i alta temperatura, així com resistent als danys per impactes.

Capó
Aquest és el component de la vàlvula de retenció de tipus elevador que es col·loca a la part superior del cos de la vàlvula. El capó està connectat al cos mitjançant cargols i femelles. Els bonets estan connectats amb el cos per millorar la força de la vàlvula. Tant el capó com el cos estan fets del mateix material metàl·lic. En cas que la vàlvula tingui un problema tècnic, la vàlvula de retenció d'elevació s'obre obrint els cargols i les femelles del capó.

Disc/bola
Aquest és el component d'una vàlvula de retenció de tipus elevador que s'utilitza per tancar i obrir el flux de fluid. Algunes vàlvules de retenció d'elevació utilitzen un disc, mentre que altres utilitzen una bola per tancar/obrir el flux de fluid. El disc/bola s'obre quan hi ha una pressió d'entrada alta i es tanca quan hi ha una pressió d'entrada baixa.

Seient
Aquest és el component d'una vàlvula de retenció d'elevació on el disc/bola descansa quan es tanca el flux de fluid. El seient també s'encarrega d'evitar fuites de líquid entre el cos i el disc.

Primavera
Alguns fabricants de vàlvules de retenció d'elevació dissenyen la vàlvula amb una molla per ajudar a tancar el flux de fluid per evitar el flux de fluid invers.

Procés d'elevació de la vàlvula de retenció

Una vàlvula de retenció el disc de la qual llisca al llarg de la línia central vertical del cos de la vàlvula. La vàlvula de retenció d'elevació només es pot instal·lar en una canonada horitzontal. El disc es pot utilitzar en una vàlvula de retenció de petit diàmetre d'alta pressió. . La forma del cos de la vàlvula de retenció d'elevació és la mateixa que la de la vàlvula d'aturada (es pot utilitzar en comú amb la vàlvula d'aturada), de manera que el seu coeficient de resistència al fluid és relativament gran. La seva estructura és similar a la vàlvula de tancament, i el cos i el disc de la vàlvula són els mateixos que la vàlvula de tancament. La part superior del disc de la vàlvula i la part inferior de la coberta de la vàlvula es processen amb mànigues de guia. La guia del disc es pot aixecar i baixar lliurement a la màniga de la guia de la vàlvula. Quan el medi flueix aigües avall, el disc s'obre per l'empenta del medi. Quan el medi deixa de fluir, el disc depèn per si mateix, cau sobre el seient de la vàlvula per evitar que el medi flueixi cap enrere. La direcció del canal d'entrada i sortida mitjà de la vàlvula de retenció d'elevació directa és perpendicular a la direcció del canal del seient de la vàlvula; la vàlvula de retenció d'elevació vertical té la mateixa direcció dels canals d'entrada i sortida mitjà que el canal del seient de la vàlvula, i la seva resistència al flux és menor que la del tipus directe.

Com mantenir la vàlvula de retenció d'elevació

Inspeccions periòdiques

Realitzeu inspeccions periòdiques per comprovar si hi ha signes de desgast, corrosió o danys. Presteu especial atenció al pistó i al seient, ja que aquests components són crítics per al rendiment de la vàlvula.

Neteja

Netegeu periòdicament la vàlvula per eliminar qualsevol residu o acumulació que pugui afectar el seu funcionament. Seguiu les recomanacions del fabricant per als procediments de neteja.

Lubricació

Algunes vàlvules de retenció de tipus elevador de pistons poden requerir la lubricació de les peces mòbils per garantir un bon funcionament. Utilitzeu lubricants adequats segons les especificacions del fabricant.

Principi de funcionament de la vàlvula de retenció d'elevació

Les vàlvules de retenció de flux per elevar sempre han d'entrar per sota del seient. Quan el flux entra, el pistó o la bola s'eleva dins de les guies des del seient per la pressió del flux ascendent. Quan el flux s'atura o s'inverteix, el pistó o la bola es veu forçat al seient de la vàlvula tant pel retrocés com per la gravetat. La gravetat és un factor important a l'hora d'operar una vàlvula de retenció d'elevació a causa de la qual la vàlvula ha d'estar en posició horitzontal quan estigui en ús.

Tanmateix, les vàlvules de retenció de tipus elevador són totes vàlvules de retenció de posició, ja que el muntatge es pot fer en posició horitzontal, vertical ascendent o descendent. En el tipus instal·lat horitzontalment, la pilota està suspesa per un sistema de costelles de guia. Aquest tipus de disseny de vàlvules de retenció s'utilitza generalment en vàlvules de retenció de plàstic.

En aquest tipus de vàlvules de retenció, els seients de les vàlvules de retenció metàl·liques d'elevació del cos són integrals amb el cos o contenen anells de seient renovables. La construcció del disc és similar a la construcció del disc de les vàlvules de globus amb discos de metall o de composició. Les vàlvules de disc i seient de metall es poden rectificar utilitzant les mateixes tècniques que s'utilitzen per a les vàlvules de globus.

La nostra fàbrica

El grup té 5 corporacions subsidiàries, ubicades als països i districtes d'Anyang, Tianjin, Hong Kong i Singapur. La seu central es troba a la ciutat natal de l'oracle a la província de Henan, ubicació del patrimoni cultural mundial "Yin Ruin", ciutat d'Anyang, una de les vuit capitals antigues de la Xina.

El nostre certificat

PMF

P: Quina diferència hi ha entre una vàlvula de retenció d'elevació i una vàlvula de retenció de gir?

R: Les vàlvules de retenció d'elevació horitzontal s'utilitzen principalment per a serveis d'aire, gas i vapor, mentre que les vàlvules de retenció oscil·lants són les més adequades per a aigua i altres líquids. Per a aplicacions d'aire, gas i baixa pressió, especialment quan es requereix un tancament hermètic a les bombolles, és necessària una vàlvula amb un disc de goma.

P: Quin és l'objectiu d'una vàlvula de retenció?

R: Les vàlvules de retenció s'instal·len generalment a les canonades per evitar el retorn. Una vàlvula de retenció és bàsicament una vàlvula unidireccional, en la qual el flux pot circular lliurement d'una manera, però si el flux gira, la vàlvula es tancarà per protegir la canonada, altres vàlvules, bombes, etc.

P: Com funciona una vàlvula de retenció d'elevació?

R: El flux des de la part inferior del seient aixeca el disc del seient i permet el flux a través de la vàlvula. La bola o el tap es manté alineat durant l'obertura i el tancament mitjançant guies. Quan el cabal es redueix, la vàlvula es tanca lleugerament, quan el flux s'atura, la vàlvula es tanca; el flux de retorn també mou la vàlvula de retenció d'elevació a la posició tancada.

P: La vàlvula de retenció d'elevació és vertical o horitzontal?

R: Quan s'instal·la una vàlvula de retenció, sempre es prefereix una línia horitzontal, perquè elimina la gravetat de l'equació.

P: Què pot tancar una vàlvula de retenció d'elevació?

R: Aquest és un estil de vàlvula molt únic! Les vàlvules de retenció es defineixen pel tipus de força que tanca el flux. Les forces que detenen el flux en una vàlvula de retenció són la pressió de retorn, la gravetat i les molles.

P: Quan una vàlvula de retenció d'elevació no funciona correctament, què s'ha de fer?

R: Vigileu si hi ha signes de desgast i comproveu que la canonada no tingui residus, que poden quedar atrapats a la vàlvula i danyar els mecanismes interns. Si veieu signes de deteriorament, substituïu les vàlvules tan aviat com sigui possible. El flux invers es produeix quan l'aigua flueix aigües amunt de la vàlvula de retenció.

P: Una vàlvula de retenció de pistó és el mateix que una vàlvula de retenció d'elevació?

R: Les vàlvules de retenció d'elevació també s'anomenen vàlvules de retenció de pistons. Es tracta bàsicament de vàlvules de globus sense la tija i les obres superiors, cosa que permet que el disc respongui als cabals i a la direcció. El disc té un moviment lineal i normalment està guiat pel cos amb superfícies de seient còniques.

P: Quina diferència hi ha entre la vàlvula de retenció de gir i la vàlvula de retenció d'elevació?

R: Per exemple, les vàlvules de retenció d'elevació són ideals per a sistemes d'alta pressió, mentre que les vàlvules de retenció oscil·lants són ideals per a sistemes de baixa pressió amb cabals i caigudes de pressió baixes.

P: Quin és l'ús de la vàlvula de retenció d'elevació?

R: Les vàlvules de retenció d'elevació eviten el flux invers o el retrocés de líquid i garanteixen un flux suau i ininterromput a través del sistema. El funcionament d'una vàlvula de retenció d'elevació està totalment automatitzat, depenent de la gravetat i la pressió dels mitjans per funcionar.

P: Quan s'ha d'utilitzar una vàlvula de retenció de pistó?

R: També conegut com a control d'elevació, un control de pistó amb molla està dissenyat per permetre el flux en una direcció i evitar que s'inverteixi i flueixi en la direcció inversa. Aquestes vàlvules s'utilitzen sovint en industrials, comercials, residencials, petroli i gas, tractament d'aigua i processament químic.

P: Quina és la millor vàlvula de gir o vàlvula de retenció?

R: Les vàlvules de retenció de molla ofereixen una major flexibilitat en comparació amb les vàlvules de retenció oscil·lants i són adequades per a una sèrie d'aplicacions, incloses les orientacions horitzontals i verticals. El mecanisme de molla manté el disc en posició durant les caigudes de pressió, permetent el flux en qualsevol direcció.

P: Es pot instal·lar verticalment una vàlvula de retenció d'elevació?

R: Les vàlvules de retenció d'elevació són versàtils i es poden instal·lar tant en sistemes de canonades horitzontals com verticals. Són especialment adequats per a aplicacions que impliquen flux ascendent, cosa que els converteix en una opció ideal per gestionar línies de vapor, aire, gas, aigua i vapor amb velocitats de flux elevades.

P: Quina és la pressió de trencament de la vàlvula de retenció d'elevació?

R: La pressió de trencament és la pressió aigües amunt mínima necessària per obrir una vàlvula de retenció prou per permetre un flux detectable. El flux detectable és quan la vàlvula de retenció permet que un flux petit però constant de líquid o gas passi pel cos de la vàlvula i surti pel seu port de sortida.

P: Què és la vàlvula de retenció de gir o d'elevació?

P: Què és una vàlvula de retenció d'elevació vertical?

A: Vàlvula de retenció d'elevació vertical:
Les vàlvules de retenció d'elevació vertical estan dissenyades per evitar la inversió del flux en un sistema de canonades1. S'activen pel material que flueix a la canonada. La pressió del fluid que passa pel sistema obre la vàlvula, mentre que qualsevol inversió de flux tancarà la vàlvula.
