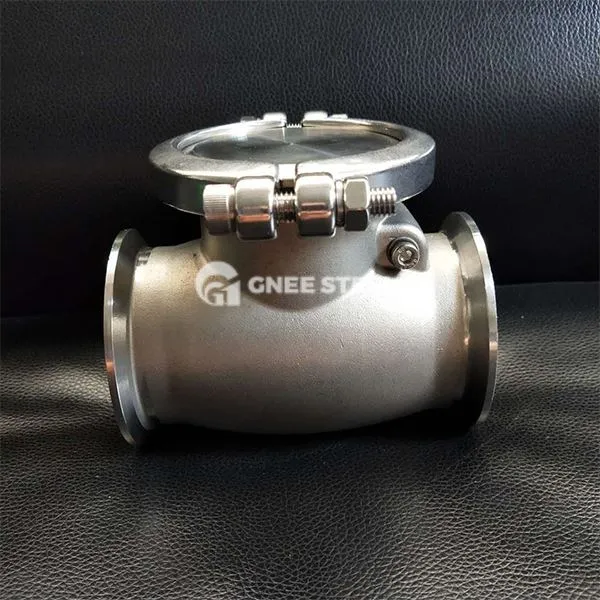

Vàlvules de control de swing d'acer de fosa

La vàlvula de control de swing d'acer de fosa adopta un cos de vàlvula d'acer colat i un disseny de disc de vàlvula basculant, especialment utilitzat per al control d'un sol flux de canonades d'alta temperatura, alta pressió i corrosiva. El disc de la vàlvula està obert i tancat per la pressió pròpia del medi, que pot bloquejar ràpidament el flux invers i protegir la seguretat del sistema de canonades.

Estructura bàsica i funcions de disseny

Cos i material de la vàlvula:
El cos de la vàlvula adopta fosas d’acer WCB, WC6 o Chrome-Molybdenum, amb una qualificació de pressió de la classe 1500 (25 MPa) i un rang de temperatura aplicable de {{4} graus ~ +550 graus.
El disc de la vàlvula de swing està connectat a l’eix del passador a través d’un balancí, amb un angle d’obertura d’uns 7 {{2} graus ~ 85 graus, un coeficient de resistència de baix flux (inferior o igual a 0,05), i una capacitat de flux va augmentar un 25% en comparació amb la vàlvula de control de l’elevació.

‌ Salvació de disseny‌:
La superfície de segellament del seient de la vàlvula està soldada amb aliatge dur basat en ‌cobalt (com ara aliatge estelit), que és resistent al desgast i resistent a la corrosió, i el nivell de segellat arriba a ‌zero (en compliment de ASME B16.34) ‌.
Alguns models estan equipats amb un mecanisme de restabliment assistit per ‌Spring‌, que pot reduir el temps de tancament a ‌ 0. 5 segons i reduir l'efecte del martell d'aigua.



Vàlvules de control de swing d'acer de fosa



Avantatges:

Resistent a condicions extremes: l’acer colat pot suportar l’impacte de la pressió alta i la deformació de l’estrès tèrmic, i és adequat per a escenaris durs com el refinament del petroli i la generació d’energia tèrmica.
‌ Cost de manteniment de baixada: l'estructura del segell dur té una vida útil de fins a 10 anys i no cal substituir sovint els segells.

Aplicacions

Petroquímica: protecció contra el flux de protecció del producte oli a alta temperatura (inferior o igual a 425 graus) canalitzacions en plantes químiques i refinades.
Generació d’energia tèrmica: control unidireccional d’alta pressió de canonades de vapor de caldera i sistemes d’extracció de turbines.
‌ Calefacció Uurbana: Aïllament segur i prevenció de fluxos de retrocés de canonades d’aigua calenta a alta temperatura.
