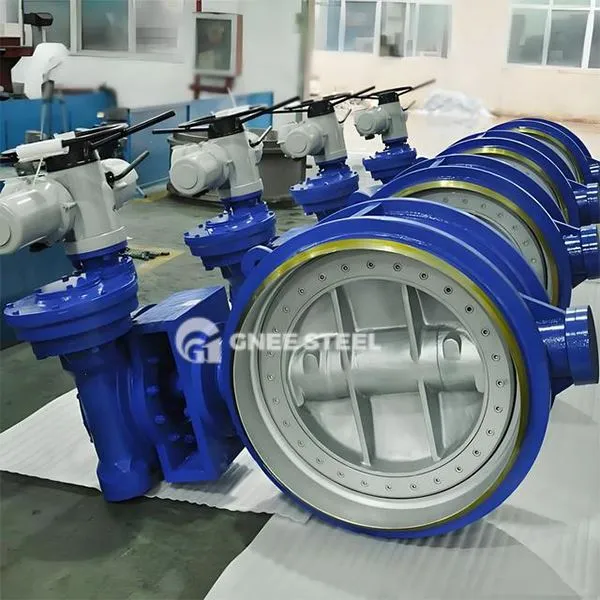

Vàlvula de papallona hidràulica

La vàlvula de papallona hidràulica és un tipus de vàlvula de papallona amb "unitat hidràulica" com a mètode de control del nucli. Està compost per cos de vàlvula, placa de vàlvula, tija de vàlvules i actuador hidràulic. Les seves funcions bàsiques inclouen:

Triple metall excèntric segell dur: a través d’una estructura de segells durs de metall multicapa (polvorització de carbur de tungstè), s’aconsegueix una fuga zero en condicions de temperatura alta (inferior o igual a 600) i el nivell de segellat arriba al nivell ANSI V;

Mòdul d’accionament hidràulic: integra l’estació hidràulica, l’actuador de tancament ràpid i la caixa de control elèctric intel·ligent PLC, admet un commutador de control de doble control remot\/local;
El cilindre hidràulic té un ampli rang de parell de sortida ({{0}} n · m), un temps de resposta inferior o igual a 3 segons, i una velocitat de tall d'emergència inferior a 0,5 segons;

Disseny de seguretat auxiliar: la funció de manteniment de la pressió de l’acumulador integrat, bloqueja automàticament la posició de la vàlvula quan la potència està desactivada o es produeix una fallada hidràulica per evitar el flux de retrocés mitjà.

Avantatges del rendiment ‌
‌ Seguretat i resposta ràpida‌:
Aplicable a escenaris d’alt risc i d’alt risc com el sistema TRT (Blast Furnace Gas Gase Potenion Power Generation) i el gasoducte d’escapament de la turbina per evitar el temperament mitjà o l’efecte de martell d’aigua;
Excel·lent rendiment de tancament ràpid, temps de tancament complet inferior o igual a 5 segons (calibre DN800 com a exemple), amb el dispositiu de retroalimentació de viatges per supervisar l'estat de la posició de la vàlvula en temps real.
‌ADAPTABILITAT A LES CONDICIONS DE TREBALL EXTRIEDES‌:
Cobertes de grau de resistència a la pressió PN 16- PN420, el material corporal de la vàlvula es pot seleccionar de WCB, 316L o acer inoxidable dúplex, adequat per a suports corrosius com aigua de mar, petroli, gas de combustió, etc.;
Range de resistència a la temperatura -50 grau ~ 600 graus, l'estructura del segell dur té una forta capacitat de resistir l'erosió de partícules.



Vàlvula de papallona hidràulica



Aplicacions
‌ Metallurgical Industry‌: Apagat d'emergència de la canalització de gasos de forn explosiu per evitar l'explosió de caça de gas (ha de complir l'estàndard GB\/T 24918);
Systempower System‌: Control del circuit d’aigua de refrigeració de la turbina, cooperar amb PLC per interceptar el retrocés de vapor quan la càrrega cau sobtadament;
‌ Enginyeria del tractament de les aigües: comprovació de la sortida de la bomba i la integració de la doble funció de tall per evitar l'impacte del martell d'aigua (vàlvula de papallona hidràulica que manté la pressió);
‌ Pipeline ‌: regulació del flux i aïllament ràpid dels sistemes de transport de metalls i oli i líquid.

Punts de selecció i manteniment‌
‌ Paràmetres de seleccióky::
‌Drive Mode‌: es prefereix DN superior o igual a 300 per seleccionar l'estació hidràulica d'emmagatzematge d'energia, DN ＜ 300 pot triar l'actuador hidràulic compacte;
‌ Tipus SEAL‌: segell dur de metall per a escena de temperatura alta\/alta pressió, segell suau (EPDM\/PTFE) per a un medi net;
‌Certificació Compliment‌: Ha de complir l'API 609, ISO 5211 i altres estàndards, l'escena metal·lúrgica requereix una certificació addicional a prova d'explosions.
‌ Especificacions d’operació i manteniment ‌:
La neteja de l’oli hidràulic s’ha de provar cada 6 mesos (dins del nivell 8 de la NAS) i l’element del filtre s’ha de substituir regularment;
El rendiment de pressió de l’acumulador s’ha de provar cada trimestre (baixada de pressió inferior o igual al 10% del valor nominal);
Si el desgast de la superfície de segellat metàl·lic supera 0.
