Descripció de la vàlvula de papallona de buit elèctric
La vàlvula de papallona de buit elèctric s’utilitza especialment per a sistemes de canonades de buit o de baixa pressió negativa (com ara equips de laboratori i cambres de buit de fabricació de semiconductors). L’actuador elèctric condueix la placa de papallona per girar per aconseguir una regulació d’obertura i tancament o flux mitjà. El seu disseny bàsic inclou:
Estructura de reforç de segellat: utilitzant el seient de doble vàlvula o la tecnologia de segellat d’aigua a pressió, el segell de l’eix està segellat amb 0. 25MPa aigua de pressió per evitar fuites, adequades per a condicions de buit inferiors o iguals a 10⁻³pa.
ADAPTABILITAT DE MATERIALS: El material del cos de la vàlvula és principalment 304/316 d’acer inoxidable o amb fluor, que és resistent a la corrosió i compleix els requisits elevats de neteja.
Especificació de la vàlvula de papallona de buit elèctric
| Rang de mida | 2 "~ 28", dn50 ~ dn700 |
| Mode d’actuació | Double Actuació, Spring Return (Actuació única) |
| Pressió operativa | 1.6MPA |
| Pressió de subministrament d’aire | De 2,5 a 8 bar |
| Angle de rotació | 90 graus ± 4 graus |
| Temps d’actuació | 1 ~ 2 segons a 8. 0 Pressió de l'aire de barra |
| Material corporal | SS304, SS316, SS316L |
| Suports aplicables | Control de l’aigua, l’aire, el gas, el petroli, el líquid |
| Aplicació | Aigua i aigües residuals, aigua ultra pura, dessalinització, productes químics, tèxtils, farmacèutics, polpa i paper |
| Accessoris opcionals | Vàlvula de solenoide de Namur, interruptor de límit, FRL, indicador de posició, dispositiu manual |

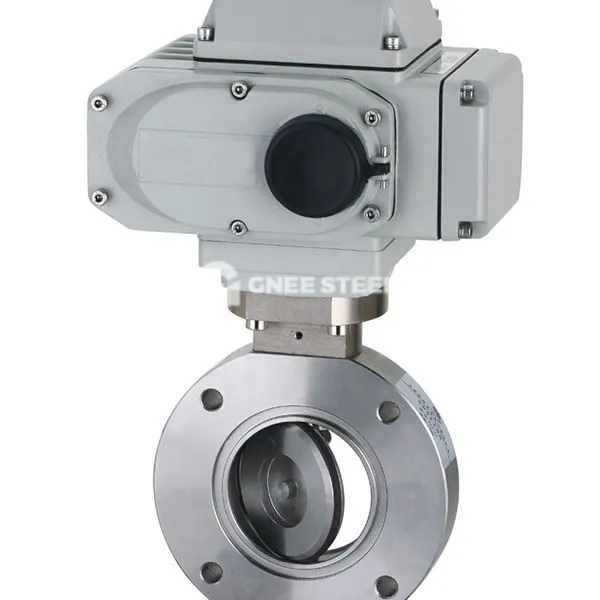

Vàlvula de papallona de buit elèctric
Suggeriments d'aplicació i selecció
Laboratori de buit: es prefereix la sèrie GID o la sèrie DK941X per assegurar -se que el segell de l’eix compleix el requisit de buit de 10⁻³pa.
Medis corrosius químics: adequats per a vàlvules de papallona amb fluor (com D641F -10 p), que són resistents a la corrosió àcid i alcalí forta.
Pipeline de vapor d’alta temperatura: utilitzeu vàlvules de papallona d’acer inoxidable de segellada dura (com D343H -16 C), que són resistents a 425 graus i tenen un nivell de fuita d’Ansi V.
