La vàlvula de bola API 6D està dissenyada d'acord amb l'API 6D, la vàlvula de bola està connectada per cargols, l'anell del seient està muntat en un muñón i la molla es carrega per assegurar el contacte amb la bola, fins i tot si la diferència de pressió entre la cavitat i el el tancament aigües avall és baix.
Certificat de vàlvula: API 6D,ISO9001:2008,ISO14001
Lloc d'origen: Henan, Xina (continental)
Detalls de lliurament: enviament dins dels 15-30 dies posteriors al pagament
Doble bloc i vàlvula de bola de purga
Una vàlvula de bola DBB és una combinació d'una o més vàlvules de bola de tancament/aïllament i una o més vàlvules de purga/purga (generalment vàlvules de bola o d'agulla). Les vàlvules de tancament dobles i les vàlvules de purga funcionen per aïllar el flux/pressió del procés aigües amunt i aigües avall.
Les vàlvules de bola criogèniques estan dissenyades per a mitjans criogènics en plantes de processament criogènic, com ara gasos líquids CO2, N2, Ar, O2 gas natural (GNL). La vàlvula inclou un sistema d'anell de seient amb molla que garanteix un fàcil canvi de bola a temperatures tan baixes com -200 graus.
Vàlvules de bola elèctriques d'alta pressió
Interval de mides: 1/2"~8", DN15~DN200
Pressió de funcionament: 1,6 MPa
Mode de control: tipus On Off / Tipus modulant
Tensió opcional: DC12~24V (±10%), AC110~220V, 50/60Hz
Vàlvula de bola flotant API 6D
Port complet: 1/2" fins a 36"
Pressió de treball: Classe 150, Classe 300, Claa600, Classe 900, Classe 1500, Classe 2500
Temperatura de treball: -20ºC/+180ºC
Vàlvula de bola flotant amb brida
Mida: 1/2"-8"
Classe de pressió: CLASS150/CLASS300/CLASS600/CLASS900
Extrem amb brida i tija a prova d'explosió i construcció segura contra incendis i dispositiu antiestàtic
Vàlvula de bola amb brida d'acer inoxidable
Paquet: caixa de fusta contraxapada exportadora estàndard
Port d'enviament: Ningbo/Xangai, Xina
Condicions d'enviament: EXW, FOB, CFR, CIF, etc.
Condicions de pagament: T/T, Western Union, PayPal, etc.
Vàlvula de bola SS d'alta pressió
MOQ: 1 conjunt
16 anys d'experiència en la fabricació de vàlvules
Inventari sòlid, part de la comissió retornada per retard a granel
La qualitat del producte estarà garantida durant 1 any (12 mesos)
Què és la vàlvula de bola Trunnion?
Les vàlvules de bola de muñón són vàlvules de quart de volta que s'utilitzen per aturar o iniciar el flux d'un mitjà en una canonada. El tipus de vàlvula de bola més comú té un disseny "flotant lliure", de manera que el tipus de muñón és un canvi de disseny. Dins d'una vàlvula de bola de muñón, la bola es connecta a la tija per un extrem i a l'altre extrem un eix anomenat muñón. A causa d'aquest canvi de disseny, la pilota es manté fermament al seu lloc. En una vàlvula de bola flotant, la bola només està connectada a la tija i, per tant, s'anomena flotant.
Disseny segur contra incendis
El disseny del seient metàl·lic secundari proporciona un tancament segur contra incendis segons api 607. A més, els segells secundaris del cos de grafit i l'embalatge flexible de grafit impedeixen les fuites a través de les articulacions del cos i la caixa del empassat, respectivament.
Disseny de muñón intern
Les plaques de rodament superior i inferior mantenen la bola al seu lloc, evitant que la bola suri axialment i evitant l'excés de càrrega als seients. Disseny de muñón extern disponible en determinades mides.
Segell doble a les articulacions del cos
Els segells elastomèrics primaris garanteixen fuites zero en condicions de funcionament estàndard. Els segells secundaris de grafit asseguren un segellat adequat de la junta del cos segons api 607 en escenaris de temperatures extremes.
Dispositius antiestàtics
Els dispositius antiestàtics estàndard garanteixen la continuïtat elèctrica entre la bola, la tija i el cos, eliminant la possibilitat d'espurnes dins de la vàlvula creades per càrregues elèctriques estàtiques.
Disseny de tija a prova d'explosió
Les vàlvules estan dissenyades amb connexió tija/cos que evita l'explosió de la tija sota la pressió de la línia.
Classificació d'alta pressió
El disseny del muñón els permet manejar pressions significativament més altes en comparació amb les vàlvules de bola flotants.
Apagada fiable
El mecanisme de segellat positiu garanteix un tancament a prova de fuites, que és fonamental per a aplicacions on les preocupacions de seguretat i medi ambient són primordials.
Durabilitat
La construcció robusta amb materials superiors els fa resistents al desgast, assegurant una llarga vida útil.
Manteniment baix
Les vàlvules de bola Trunnion generalment requereixen un manteniment mínim a causa del seu disseny senzill i components d'alta qualitat.
Operació ràpida
El funcionament de quart de volta permet una ràpida obertura i tancament de la vàlvula, que és essencial per a situacions de tancament d'emergència.
Versatilitat
Les vàlvules de bola Trunnion estan disponibles en una àmplia gamma de mides i materials, cosa que les fa adequades per a diverses aplicacions.
Tipus de vàlvula de bola Trunnion
Vàlvula de bola de muñón d'entrada lateral
Té les boles muntades al seu costat, amb un cos que uneix dues o tres peces per formar una prolongació. Entre les peces, la més gran s'encarrega de subjectar la pilota.

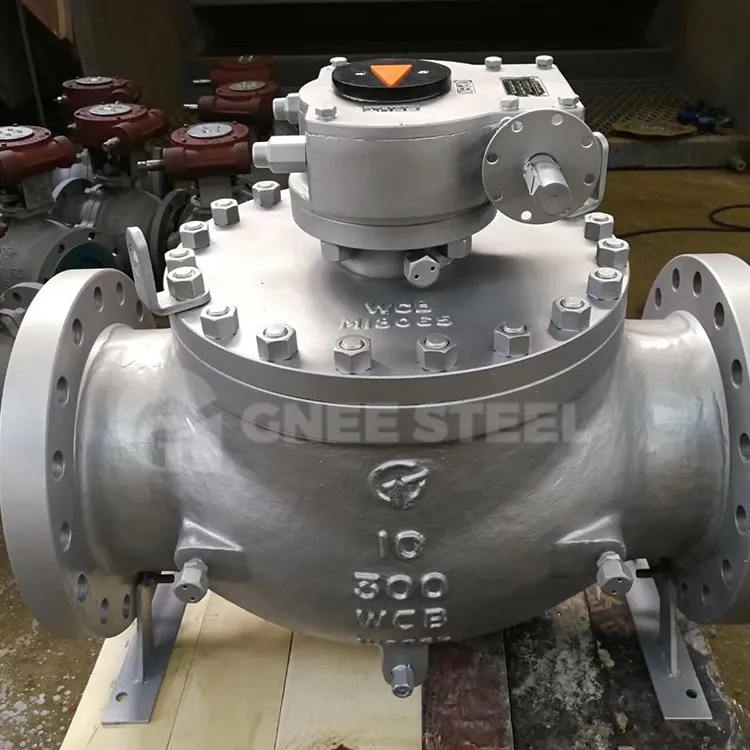

Vàlvula de bola de muñón d'entrada superior
La vàlvula de bola d'entrada superior té un disseny que il·lustra el muntatge de boles des de la part superior superior fins a la part inferior. El disseny consisteix en una coberta de capó a la part superior de la vàlvula de bola que es pot desmuntar fàcilment.
Vàlvula de bola de muñón de cos soldat
La vàlvula de bola de trunnion té una tija anti-explosió amb un disseny de seient de vàlvula. Aquest disseny es pot aconseguir mitjançant l'aplicació de diversos materials com els acers al carboni i els ss martensítics.
S'aplica principalment a la transmissió de gas a través de canonades subterrànies.
Vàlvules de bola muntades amb muñón de port complet
Aquests tipus de vàlvules existeixen en funció del tipus de forats. En la majoria dels casos, el seu disseny és tal que el diàmetre del forat de la vàlvula és gairebé igual al de la canonada de connexió.
Són aplicables a les indústries químiques i de refinació.
Vàlvula de bola muntada amb muñón de mig port
Es tracta d'un disseny únic que obtenim en funció del tipus dels seus forats. Aquí el diàmetre del forat és la meitat de la mida del de la canonada a la qual es connecta.
Vàlvules de bola muntades en muñón de dues peces
Aquest és un tipus que surt a partir del muntatge de peces. Té dues peces d'habitatge que s'uneixen mitjançant connexions en forma de fil. A més, el disseny permet un fàcil accés a la vàlvula amb finalitats de reparació.
Vàlvula de bola muntada en muñón de tres peces
El disseny resulta quan muntem les tres peces de l'habitatge. Aquest tipus de disseny específic permet un fàcil accés a les parts interiors de la vàlvula mitjançant la separació de les peces.
Indústries de petroli i gas
Les vàlvules de bola muntades en trunnion són perfectes per a una àmplia gamma d'aplicacions entre diverses indústries de petroli i gas. Alguns exemples d'indústries de petroli i gas que utilitzen vàlvules de bola muntades amb muñón inclouen línies d'alimentació de gas, plantes de gas de camp, plantes de processament de gas industrial, línies de matèries primeres de refineries de petroli i plantes de petroli cru.
Indústries de canonades
La capacitat de les vàlvules de bola muntades amb muñón per gestionar diverses aplicacions diferents, com ara gasos, purins i líquids, les fa molt valuoses en la indústria de canonades.
Indústries d'hidrocarburs
Com que les vàlvules de bola muntades amb muñón són útils per facilitar el processament d'hidrocarburs, són extremadament populars entre les indústries d'hidrocarburs.
Indústries d'energia
Les vàlvules de bola muntades en muñón són adequades per a nombroses aplicacions com ara turbines, patins, generadors i compressors que són integrals per al funcionament de les indústries energètiques.
Indústries Químiques
Ofereixen una seguretat, durabilitat i capacitats de segellat increïbles, les vàlvules de bola muntades amb muñón s'adapten a una gran varietat d'indústries químiques on aquestes competències són imprescindibles.
Components de la vàlvula de bola Trunnion
Cos
El cos de la vàlvula de bola és la carcassa que suporta l'interior de la vàlvula i la manté al seu lloc. En funció de la funció que rebrà, la substància per a aquest disseny es pot construir amb diversos productes. L'acer al carboni, l'acer inoxidable, el dúplex, l'acer al carboni a baixa temperatura, l'Inconel i el superdúplex són alguns dels materials que s'utilitzen amb freqüència.
Pilota
Gira a través d'un disc amb forma d'esfera per aturar o iniciar el flux en una rotació constant. Per un extrem, s'enganxa al muñón, i per l'altre, a la tija. Mentre es fa per torns, la pilota està fixada al seu lloc. Els seients de la vàlvula de bola Trunnion sovint entren en contacte amb aquesta bola, reduint el parell.
Seient
El seient de la vàlvula de bola Trunnion és un element de disseny que envolta la bola. Els seients mantenen la bola fermament al seu lloc quan l'actuador està encès, impedint l'accés. N'hi ha de dues varietats: suau i metàl·lica, que fa que es mogui en la direcció general de la pilota.
Trunnion
La vàlvula de bola del muñón té un eix addicional que manté la bola al seu lloc des de sota, que es diu Trunnion. El seu propòsit és mantenir l'adhesió estreta de la pilota. En algunes vàlvules de bola muntades en Trunnion, el Trunnion és un accessori de la bola esfèrica i, la resta del temps, està connectat al disc de bola esfèric mitjançant juntes soldades.
Tija
La bola i l'actuador estan connectats per la tija de la vàlvula de bola. Està unit a la pilota mitjançant un eix addicional, que ajuda a mantenir la pilota fermament en posició. A més, controla com es mou la pilota. Les vàlvules de bola muntades en muñón conserven tiges anti-explosió més fortes, cosa que els permet suportar altes pressions i temperatures sense patir cap dany.
Disc
Una bola perforada i sòlida és la forma del disc en una vàlvula de bola Trunnion. La bola s'enganxa a la tija per un costat, i per l'altre, al Trunnion. La bola o el disc d'una vàlvula de bola Trunnion s'estabilitza mentre gira. Com que els seients estan sempre en contacte amb la pilota, el parell es redueix.
Actuador
L'actuador d'una vàlvula de bola s'utilitza per obrir o tancar la vàlvula. Segons l'aplicació i el mitjà, com les vàlvules de bola accionades per aire, s'utilitzen nombrosos tipus d'actuadors a les vàlvules de bola. En una vàlvula, els actuadors típics inclouen tiges nues, palanques manuals, actuadors pneumàtics, engranatges i actuadors hidràulics. A més, podeu utilitzar un actuador accionat per motor, un actuador hidràulic, un actuador elèctric, un actuador de gas, un actuador de gas sobre oli i molt més.
Injecció
A la regió del seient i de la tija, es creen accessoris d'injecció. El greix es pot inserir mitjançant un accessori d'injecció de segellador quan el segellat està debilitat i comença la fuita. El segellador injectat crea un segellat parcial per aturar les fuites addicionals. Els accessoris d'injecció de segellador només s'han d'utilitzar en cas d'emergència.
1. Netegeu i inspeccioneu totes les peces per si hi ha danys i canvieu-les segons sigui necessari. Avís:
Si es fa necessari el desmuntatge complet, es recomana substituir tots els seients i segells.
2. Col·loqueu el cos sobre una superfície de fusta neta.
3.Revestir els tacs del cos amb pasta anticorrosiva.
4. Col·loqueu els dos connectors extrems amb les seves superfícies de brida recolzades sobre una superfície de fusta neta.
5. Col·loqueu les molles als forats previstos als connectors o al seient i col·loqueu la junta tòrica al conjunt del seient.
6. Col·loqueu l'anell O del seient als conjunts del seient. Baixeu els conjunts de seient als connectors.
7. Col·loqueu l'anell O (cos) i les juntes del cos als dos connectors.
8.Coloqui l'anell O (tija) i la rondella d'empenta (tija) a la tija.
9.Ubiqueu la tija a la carcassa de la tija.
10.Coloqui l'anell O (carcassa de la tija) i la junta (carcassa de la tija) a la carcassa de la tija.
11.Coloqui les volanderes d'empenta (trunnion) a la part superior i inferior de la bola.
12. Col·loqueu el coixinet del muñón de boles al forat del coixinet del retenedor del coixinet.
13.Coloqui el retenidor del coixinet al muñón de bola.
14. Munteu l'energitzador de l'empaqueta, el kit d'embalatge, la junta tòrica [(tija) i (carcassa de la tija)] i la rondella d'empenta (tija) a la tija.
15.Aixeca la pilota i baixa-la al cos en la posició adequada.
16. Localitzeu la tija a la cavitat de la bola i premeu els cargols de la tapa de la glàndula segons els gràfics de parell de cargol.
17.Aixequeu la vàlvula i col·loqueu-la de manera que la direcció de l'eix de flux sigui horitzontal (tija vertical).
18.Ubiqueu els passadors i col·loqueu la carcassa de la tija al cos de manera que la carcassa de la tija encaixi al coixinet del muñón de bola i als plans de la tija situats a la ranura de la bola.
19. Col·loqueu i premeu els cargols de la carcassa d'acord amb els gràfics de parell de cargol.
20. Col·loqueu els dos connectors extrems amb seients al cos i premeu les femelles segons els gràfics de parell de cargol.
21.Coloqui la junta (tija) a la cavitat de la carcassa de la tija.
22. Localitzeu els passadors, col·loqueu la brida de muntatge ISO a la carcassa de la tija i premeu els cargols.
23.Col·loqueu la clau de la tija a la manera de la clau de la tija.
24.Per a les vàlvules accionades per palanca, col·loqueu la palanca manual a la tija i premeu el cargol. Per a les vàlvules accionades per engranatges o accionades, col·loqueu l'acoblament a la tija, col·loqueu el suport a la brida de muntatge ISO, col·loqueu els tacs i premeu les femelles. Col·loqueu l'operador d'engranatges o actuador sobre l'acoblament i el suport, col·loqueu els tacs i apreteu les femelles.
25. Si escau, instal·leu els accessoris d'injecció de segellador [(tija) i (seient)] i els taps de drenatge/ventilació.
26.Gira la pilota lentament cap endavant i cap enrere fins a un quart de volta complet. Això permetrà que el seient assumeixi la seva posició i forma permanents contra la pilota i el cos. Un moviment de gir ràpid pot danyar el seient abans que tingui l'oportunitat de formar un segell adequat.
Com mantenir la vàlvula de bola Trunnion
Busqueu signes de fuites de juntes a través de la junta del connector del cos/extrem i de la junta del cos/de la carcassa de la tija. Si cal, torneu a estrènyer les femelles/perns d'acord amb el gràfic de parell de cargol.
Si és possible, apliqueu la vàlvula i comproveu el funcionament suau i complet. El moviment inestable de la tija pot indicar un problema intern.
Assegureu-vos que tots els suports, l'engranatge i els cargols de l'actuador estiguin ben fixats.
Netegeu periòdicament els ports del segellador amb un netejador de vàlvules adequat per eliminar els residus del sistema de segellador.
Es recomana netejar la cavitat per evitar l'acumulació de brutícia/escombraries a la cavitat corporal. Subministreu fluid compatible al port de ventilació i buideu-lo pel port de drenatge que hi ha a la part inferior de la vàlvula.
Com funcionen les vàlvules de bola Trunnion?
El fabricant de vàlvules de bola Trunnion dissenya la seva vàlvula de bola Trunnion per funcionar d'una manera similar a una vàlvula de bola flotant. El principi de funcionament d'una vàlvula de bola de muñón consisteix a fer girar la bola per controlar el flux de fluid o gas.
Quan l'actuador envia un senyal a la tija, gira la bola 90 graus, obrint o tancant la vàlvula. El seient garanteix que la pilota es mantingui al seu lloc durant la rotació. El sistema d'injecció actua com un segell parcial per evitar fuites quan es produeixin.
Per iniciar el flux d'oli en una vàlvula de bola de muñón, l'actuador de la vàlvula es gira 90 graus, normalment en sentit horari. L'actuador està connectat a la tija de la vàlvula, que està vinculada a la bola.
La rotació de l'actuador fa moure la tija i la bola connectada a ella. Això donarà lloc a un flux sense restriccions de la substància a la canonada i una pressió reduïda a la canonada. Això restringirà el flux de substàncies a la canonada.
Especificacions del producte
El primer i més important que cal tenir en compte és definir determinats criteris que permetin una selecció informada de proveïdors. Per exemple, conèixer els fluids implicats pot reduir l'especificació del material i el tipus de vàlvules de bola de muñón necessaris. A més, conèixer les seves aplicacions pot determinar la configuració i especificació d'una vàlvula de bola adequada.
Classificacions de temperatura i pressió
Descriure amb precisió la temperatura i la pressió mínima i màxima és essencial per triar quin tipus de vàlvula de bola s'adapta. En última instància, reduiria les empreses que subministren aquestes vàlvules de bola i facilitaria el procés de selecció. És important entendre que el material de la vàlvula de bola i el grau de segellat poden tenir un paper important en l'adaptació a l'entorn operatiu.
Cost i comandes a granel
Recordeu que els fabricants de vàlvules de bola personalitzades poden exigir més temps que els que venen prefabricats estàndard.
Certificacions
Entendre les certificacions necessàries pot ajudar a determinar la credibilitat i la integritat del proveïdor. Es pot dir amb confiança que aquells proveïdors amb certificacions asseguren els estàndards mínims exigits en un entorn de fabricació de vàlvules de bola amb uns costos raonables. Alguns estàndards que cal cercar són API 6D, API 598, NEMA, ANSI i NSF.
Temps de lliurament
El temps de lliurament pot ser crucial a l'hora de considerar el proveïdor adequat. Tot i que els terminis de lliurament més llargs poden ser beneficiosos, no sempre és bo tenir períodes d'espera més llargs quan es tracta de material altament perillós.
Suport
L'últim que cal tenir en compte, i el factor més crucial, és saber si el proveïdor es compromet activament amb els clients pel que fa a la satisfacció, les especificacions, els requisits i la retroalimentació.
Les vàlvules de bola Trunnion són bidireccionals?
Sí, les vàlvules de bola de muñón són realment bidireccionals. En aquest tipus de vàlvules, el medi flueix en ambdues direccions. La tija de la vàlvula de bola del muñón està fixada rígidament al seu lloc, mantenint la bola de manera segura al seu lloc. A més, té seients amb molla que impedeixen que la pilota suri riu avall. El mecanisme de seient amb molla fa que la vàlvula sigui a prova de fuites a mesura que la bola es desgasta. És una bona opció per a canonades petroquímiques de gran volum o línies de gas. La tija del muñón i les vàlvules de bola de muntatge del muñón també són una bona opció per a entorns corrosius, incloses les centrals nuclears.
Les vàlvules de bola de muñón tenen una tija i un cos esfèrics. La superfície esfèrica de la pilota és idèntica al diàmetre de la tija. Per això, la pilota no es mourà riu amunt ni riu avall. Això significa que els segells són bidireccionals i la vàlvula pot suportar altes pressions i temperatures. I a causa del disseny únic del muñón, es pot utilitzar en múltiples aplicacions.
