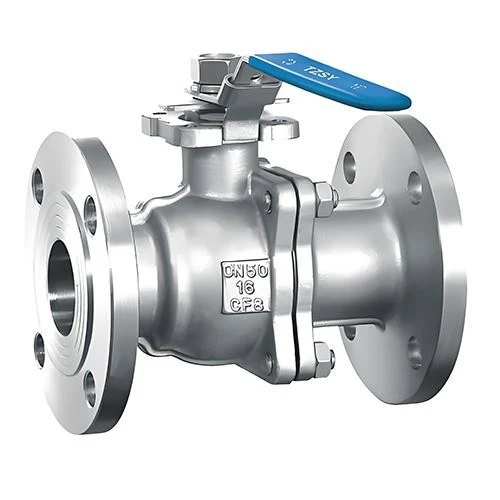

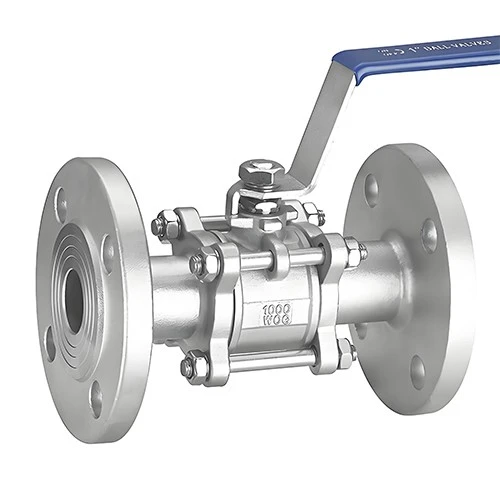

Descripció de la vàlvula de bola de plataforma alta d'acer inoxidable
Vàlvula de bola d'alta plataforma d'acer inoxidable és una vàlvula industrial d'acer inoxidable, amb un disseny de plataforma alta i connexions amb brides. S'utilitza principalment per controlar mitjans corrosius i d'alta-pressió, alta-temperatura. La seva estructura bàsica inclou components com la bola, la tija i els anells de segellat. En girar 90 graus, s'aconsegueix l'activació/desactivació dels mitjans o la commutació de la direcció del flux.
GNEE Group està especialitzat en la producció de vàlvules.Poseu-vos en contacte amb nosaltres per obtenir els dibuixos.
Especificació de la vàlvula de bola de plataforma alta d'acer inoxidable
Vàlvula de bola d'alta plataforma d'acer inoxidableDiàmetre nominal i pressió
| Paràmetre | Especificació |
|---|---|
| Gamma de diàmetres | DN15-DN1200, que cobreix canonades de petit a gran diàmetre |
| Classificació de pressió | 1.6MPa-16.0MPa, amb alguns productes que arriben fins a 25.0MPa, adequats per a aplicacions de mitjana i alta pressió |
| Interval de temperatura | -40 graus a 425 graus, amb materials especials (per exemple, Hastelloy) capaços de suportar temperatures més altes |
Vàlvula de bola d'alta plataforma d'acer inoxidableRendiment del segell
| Paràmetre | Especificació |
|---|---|
| Segell primari | Segells suaus de PTFE, PTFE millorat o PPL (polifenilè), aconseguint un segellat de grau VI (fuites zero) |
| Segell auxiliar | Embalatge de tija de doble-capa amb disseny de compensació de molla de manxa, que compensa automàticament el desgast per garantir un segellat-a llarg termini |
| Disseny -resistent al foc | Estructura de segellat dur de metall-a-metall opcional que manté la capacitat de segellat durant les condicions d'incendi |
Vàlvula de bola d'alta plataforma d'acer inoxidableMaterials i resistència a la corrosió
| Paràmetre | Especificació |
|---|---|
| Material del cos | Acer inoxidable 304/316/316L (comú), acer al carboni WCB (escenaris rendibles), Hastelloy (medis fortament corrosius) |
| Material de pilota | Mateix material que el cos, amb cromat dur o polvorització de carbur de tungstè per millorar la resistència al desgast |
| Material de l'anell de segell | PTFE (propòsit general), PPL (alta temperatura), niló (-rentable) |
Avantatges de la vàlvula de bola de plataforma alta
-
Baixa resistència al flux i alta eficiència energètica
Caiguda de pressió mínima: el coeficient de resistència al flux és igual al de les canonades de-longitud equivalent, ideal per a transports de llarga-distància o estacions de bombeig.
Disseny complet-Bore: Reducció de diàmetre zero, alt coeficient de cabal (valor Cv).
-
Operació ràpida i llarga vida útil
Canvi ràpid de 90 graus: Funcionament manual Menys o igual a 5 segons; accionament pneumàtic Menor o igual a 1 seg.
Tija anti-explosió + coixinet d'empenta: Redueix el desgast; la vida útil supera el milió de cicles.
-
Seguretat i fiabilitat
Disseny anti-estàtic: Les molles conductores entre la bola i la tija dissipen l'electricitat estàtica, eliminant els riscos d'espurnes.
Certificació a prova d'explosió-: Conforme a ATEX-per a entorns perillosos.
Sistema de segellat dual: segells primaris + auxiliars; El segell auxiliar evita fuites fins i tot si falla el primari.
-
Manteniment fàcil
-Estructura d'entrada superior: Substituïu seients, boles, etc., sense desmuntar la canonada.
Reparació en línia: el manteniment de la pressió-redueix el temps d'inactivitat.
Aplicacions de la vàlvula de bola de plataforma alta
-
Indústria Química
Transportsmitjans altament corrosius (per exemple, àcid sulfúric, àcid clorhídric) com a alternativa superior a les vàlvules de ferro colat/acer al carboni.
-
Petroli i gas
Controlscanvi de canonada en sistemes de petroli/gas amb alta-tolerància a la pressió i Resistència a la corrosió H₂S.
-
Alimentació i Farmacèutica
Construcció d'acer inoxidable 316L compleix els requisits de certificació higiènica per a la transferència d'aigua purificada i fluids farmacèutics.
-
Tractament de l'aigua
Resisteixerosió dels ions clorur en sistemes de dessalinització d'aigua de mar i tractament d'aigües residuals.
-
Sistemes de vapor
Estructura de segellat dur de metall-a-metall assegura un rendiment-sense fuites en canonades de vapor d'-alta temperatura (fins a 550 graus).
Recomanacions de selecció de vàlvules de bola de plataforma alta
Selecció de material
Acer inoxidable 304: Apte per a mitjans corrosius generals.
Acer inoxidable 316/316L: ideal per a entorns amb aigua de mar o amb alt-clorur.
Aliatges especials (per exemple, Hastelloy, Monel): recomanat per a condicions de corrosió extremes.
Tipus de segellat
Segell suau (PTFE/PPL): òptim per a aplicacions de baixa-temperatura/pressió (<200°C, ≤PN16) with superior sealing.
Segell dur de metall-a-metall: essencial per a escenaris d'alta-temperatura o pressió (menys o igual a 550 graus, inferior o igual a PN420) o materials abrasius.
Coincidència de l'actuador
Funcionament manual: s'adapta a diàmetres petits (menys o igual a DN50) i ús de baixa-freqüència.
Actuadors pneumàtics/elèctrics: Necessari per a sistemes automatitzats; El parell s'ha d'alinear amb les demandes de pressió/flux de la canonada.
Mètode de connexió
Connexió amb brides: preferit per a canonades de gran diàmetre (més o igual a DN80) i d'alta-pressió.
Connexió roscada: s'utilitza per a diàmetres petits (menys o igual a DN50) i sistemes de baixa pressió.
Connexió de soldadura-a tope: crític per a processos d'alta-temperatura/alta-pressió o ultra-netes.

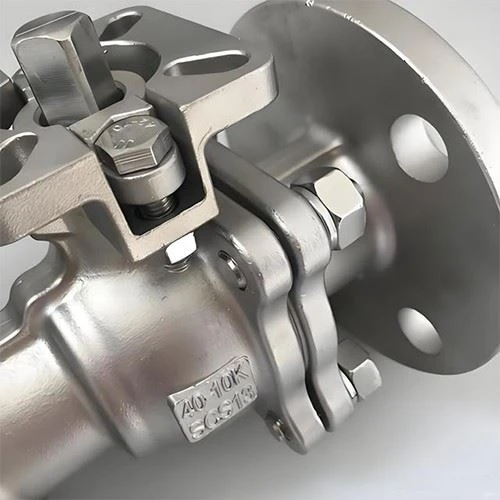

Fàbrica de vàlvules de bola de plataforma alta d'acer inoxidable
GNEE Group posseeix centenars d'equips de producció i prova de vàlvules i ofereix serveis de vàlvules personalitzats-envia'ns els teus dibuixos, i els farem-a mida per a tu.
