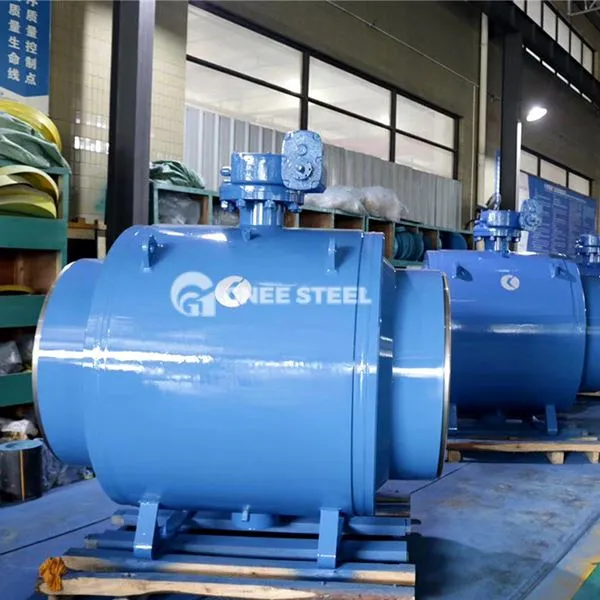

Vàlvula de bola de port reduïda

La vàlvula de bola de diàmetre reduït és un disseny especial de vàlvules de bola, la seva característica principal és que, a l’obertura completa, la ruta de flux és rodona, però l’extrem de connexió de la vàlvula del diàmetre interior de la ruta de flux i l’ID de canonades és la mateixa, i les peces d’obertura i tancament de la ruta de flux al diàmetre interior de la reducció. Aquest disseny fa que la vàlvula de bola de diàmetre reduïda en els requisits tècnics, materials, inspecció i proves, la forma i les dimensions de connexió siguin d’acord amb les disposicions dels estàndards ASME i API.

Les vàlvules de bola de diàmetre reduïdes amb NPS6 o per sota generalment utilitzen el disseny de boles flotants, mentre que NPS8 o superior és la bola fixa. Té diverses formes de sub-models de segellat, que es poden seleccionar segons diferents condicions de treball, com ara segell suau, segell dur de metall, seient a prova de foc, etc. Es pot configurar l'estructura de segellat auxiliar al seient de la vàlvula i es pot afegir una vàlvula d'injecció de greix al seient i les parts de tija per segellar temporalment en cas d'emergència. A més, segons la necessitat, també es pot ampliar la tija per adaptar -se a l’ocasió enterrada.

El pes de la vàlvula de bola de diàmetre reduït és aproximadament un 30% més lleuger que la vàlvula de bola de diàmetre complet, mentre que la resistència al flux és només aproximadament 1/7 de la vàlvula del Globus del mateix calibre, que és propici per reduir la càrrega i els costos de tall de canonades. Dins NPS10 redueix una especificació, NPS10 ~ NPS24 redueix una o dues especificacions, NPS24 i superior depèn de la situació real.

A causa dels seus avantatges únics de disseny i rendiment, aquesta vàlvula és particularment adequada per a aplicacions industrials que requereixen una resistència reduïda de líquids i un menor consum d’energia, com en els canonades de transmissió de suports d’alta temperatura a les indústries químiques, petroli i gas natural.



Vàlvula de bola de port reduïda



Vàlvules de bola de perforació reduïdes i vàlvules de boles completes
