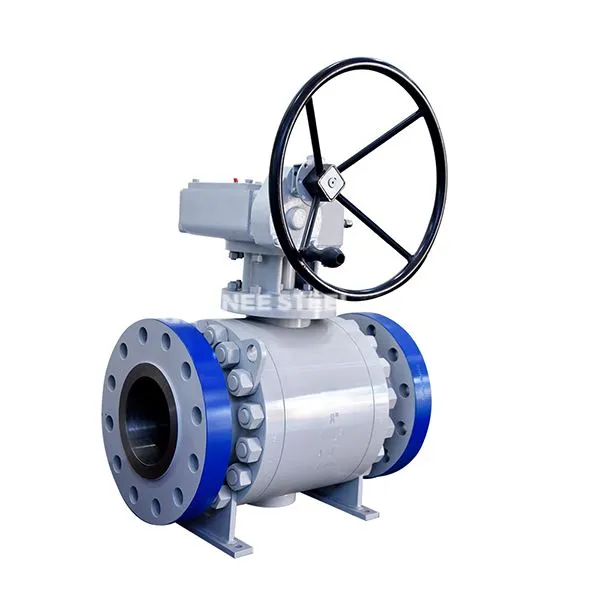

Vàlvula de bol

La vàlvula de boles de tija en augment de l’orbital és una vàlvula d’alt rendiment amb les següents característiques notables:

Funcionament sense fricció: la vàlvula gira la bobina a través de la tija creixent per aconseguir l’obertura i el tancament, sense fricció i adequats per a un funcionament freqüent a llarg termini.
Segellat forçat: quan la vàlvula està tancada, no es pot confiar en la pressió mitjana, a través de la rampa en forma de falca a la part inferior de la tija per proporcionar força mecànica de falques, obligant la bola a prémer el seient de la vàlvula, per aconseguir un segell ajustat i una fuga zero.
Funció auto-neteja: En el moment d’obrir i tancar, a causa de la formació d’un anell de petites llacunes entre el seient de la vàlvula i la bobina, el fluid a pressió serà el recorregut d’alta velocitat de la bobina i la cavitat de la vàlvula, per aconseguir l’auto-neteja.
Segellat bidireccional d’un sol seient: el disseny d’un sol seient, el segellat es basa en la força coercitiva externa, no es basa en la pressió del medi a la canonada, no afectada per la direcció del flux, per aconseguir un segellat bidireccional.
Parell baix: com el seient i la bola de la vàlvula no es fregaran durant el procés de commutació, el parell és baix i fàcil d’operar.
No s’eleva per primera vegada que la bola de vàlvula i el seient de la vàlvula s’obrin immediatament, el canal de circulació d’emergència de la vàlvula s’obre completament o es tanca completament o es tanca completament, de manera que la vàlvula del procés de commutació sense una erosió local de fluids d’alta velocitat de la superfície de segellat del seient de la vàlvula, millorant encara més la vida de segellat de la vàlvula.
Talleu i alleujament de la sobrepressió de la cavitat: a causa del disseny d’un sol seient de la vàlvula de bola orbital, la cavitat de la vàlvula sempre està connectada a un extrem del gasoducte, de manera que no hi ha cap mitjà confinat a la cavitat de la vàlvula, de manera que no cal alleujar la pressió de la cavitat de la vàlvula.
Disseny baix fugitiu: l’embalatge dels fabricants amb certificat API 622, segons diferents temperatures i suports pot tenir una varietat d’opcions, ha passat amb èxit la prova ISO 15848-1 de la classe A per satisfer una varietat de requisits ambientals.
Disseny de tres proves: les vàlvules de boles orbitals compleixen els requisits de protecció contra incendis de l'API 607 ​​i l'API 6FA, amb disseny antiestàtic i tija anti-ejecció.

Pressió nominal: Pn1.6 ~ 25. 0 mPa;

Diàmetre nominal:DN25 ~ 600mm;

Temperatura de funcionament:F Tipus 29 Grau ~ 200 graus; I tipus 29 graus ~ 600 graus;

Suports aplicables:Petroli, productes petroliers, gas natural, aigua i altres suports.



Vàlvula de bol



Especificació de selecció i ús
Coincidència a la pressió: classe 150 ~ 2500 Segons la pressió del sistema, escenari d’alta pressió preferit per la vàlvula d’acer inoxidable cos + segell dur;
Mode de conducció: els actuadors manuals, pneumàtics o elèctrics són adequats per a diferents necessitats d'automatització;
Requisits d’instal·lació:
La tija de la vàlvula s’instal·la verticalment per evitar la càrrega parcial i garantir un bon moviment del mecanisme de guia;
Que conté partícules sòlides de suports han de ser pre-filtradores, per reduir el risc de desgast de la superfície de segellat
