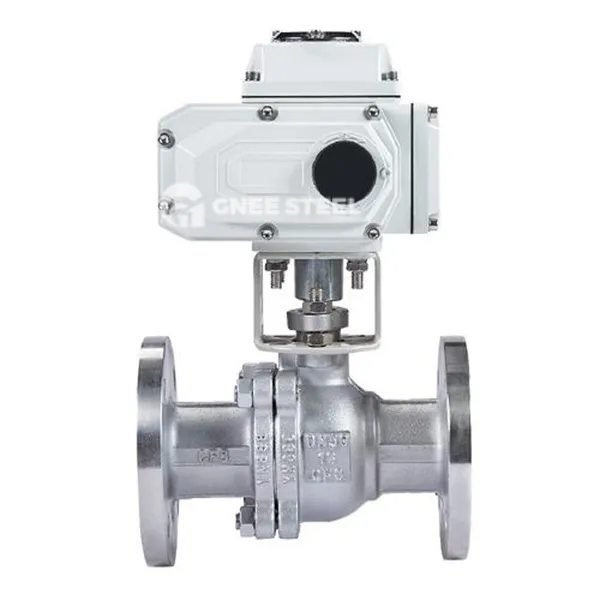

Vàlvula de bola operada al motor

La vàlvula de boles operades per motor és un actuador clau en el control de l’automatització industrial. L’actuador elèctric condueix la pilota per girar 90 graus per aconseguir l’encesa, la regulació i la direcció de la direcció del flux de medis de canonades. La seva estructura bàsica inclou:

‌Valve Body‌: fabricat en acer colat, acer inoxidable o ferro dúctil, el rang de pressió cobreix pn16 ~ pn420, adequat per a alta temperatura ({{2} grau ~ +650 grau) i medi corrosiu;
‌Ball‌: disseny de tall en forma de V o en forma de V, superfície amb carbur (com el carbur de tungstè) per millorar la resistència al desgast, donar suport a la regulació del flux lineal;
‌ Component de Sealing‌: Combinació de segell dur de metall i seient de vàlvula elàstica (PTFE, grafit), el nivell de fuites pot arribar a nivell ANSI VI;
Actuador elèctric: motor integrat, caixa de canvis i mòdul de control, suport de 4 ~ 20mA Entrada de senyal, adequat per a un entorn a prova d'explosió i control remot.

Principi de treball ‌
‌Drive Mecanisme‌: Després de rebre el senyal de control, el motor condueix el mecanisme de transmissió de l’engranatge/cuc per transmetre el parell de rotació a la tija de la vàlvula, conduint la bola per girar 90 graus; ‌ Control de flux‌: Quan el forat de la bola està alineat amb la canonada, està totalment obert (el cabal arriba al 100%) i, quan és vertical, està completament tancat (fuga zero). La bola de tall en forma de V suporta un ajust lineal de precisió del 2%; ‌ Feedback signal‌: el potenciòmetre o codificador integrat proporciona comentaris en temps real sobre l'obertura de la vàlvula i està vinculat amb el sistema PLC/DCS per aconseguir un control de bucle tancat.



vàlvula de bola operada al motor



Aplicacions
‌
‌Scenario‌: canonades de producte oli, commutació medi del reactor;
‌Funció‌: Els materials resistents a la corrosió resisteixen a l’erosió del sulfur i el disseny a prova d’incendi garanteix la seguretat a la temperatura d’alta temperatura.
Potència elèctrica i metal·lúrgia‌
‌Scenario‌: Sistema de subministrament d'aigua de la caldera, Blast forn de carbó en pols d'injecció de pols;
‌Funció‌: l'estructura del segell dur resisteix l'erosió de cendra i suporta l'obertura i el tancament freqüents (vida superior o igual a 100, 000 vegades).
‌ Heating, Ventilació i Aire condicionat (HVAC) ‌
‌Scenario‌: Circulació de l'aigua refrigerada, regulació del flux de la torre de refrigeració;
‌Funció‌: Les vàlvules reguladores elèctriques aconsegueixen un control de temperatura precís (± 0. 5 graus).

Problemes comuns i contramedes‌
‌ Falla de SEAL‌: els suports de partícules provoquen un desgast del seient de la vàlvula i cal comprovar la superfície de segellat regularment i s’ha de seleccionar un disseny de compensació de molla;
‌ Operació Jamming‌: El greix es solidifica a baixes temperatures i es recomana utilitzar un lubricant especial a baixa temperatura o una estructura de cobertura de vàlvula de coll llarg;
‌ Interferències signals: un entorn electromagnètic fort es descriu el cable i l’ús de mòduls de comunicació de fibra òptica millora les capacitats anti-interferències
