Descripció de les vàlvules de bola de baixa temperatura
La vàlvula de bola criogènica és una vàlvula especialment dissenyada per a un entorn de temperatura ultra-baixa de -40 grau a -196 grau. Realitza l’obertura i el tancament i el control del flux del medi girant la bola. És adequat per al sistema de lliurament de medi de baixa temperatura fàcilment gasificat com ara gas natural liquat (GNL), oxigen líquid, nitrogen líquid, etc.
Estructura del nucli
Cos i bola de vàlvules:
Material corporal de la vàlvula: acer inoxidable (316L), acer forjat (WCB) o acer aliatge, tractat criogènicament per millorar la duresa de baixa temperatura.
Disseny de boles: bola flotant (diàmetre petit) o bola fixa (gran diàmetre/alta pressió), amb aliatge dur a la superfície per millorar la resistència al desgast.
Sistema de segellat:
Segell suau: politetrafluoroetilè (PTFE) o anell de segell de grafit reforçat, aconseguint fuites zero a -196 grau (grau ANSI VI).
Segell dur: segell metàl·lic a metall (com l’acer de molibdè de crom + carbur de tungstè), resistent a la diferència de pressió d’alta i l’erosió de partícules.
RELICITAT DE PRESSURA I DISSENYA DE GASIFICACIÓ:
Seient de la vàlvula pre -carregada per a la primavera: la força de la molla s'utilitza per mantenir la superfície de segellat en contacte estret, evitant que el medi es gasti i s'expandeixi i provoqui un augment sobtat de la pressió a la cavitat de la vàlvula.
Valor de la cavitat HOLE DE RELLETA DE PRESSIÓ: la bola es perfora per connectar la cavitat de la vàlvula amb el gasoducte amunt per evitar que el medi de baixa temperatura es faci gasificar i provocar riscos de seguretat.
Especificació de vàlvules de bola de baixa temperatura
|
Aplicació
|
petroli i gas
|
|
Mida del port
|
Dn 10- dn2000
|
|
Garantia
|
24 mesos
|
|
Lloc d'origen
|
Henan, Xina
|
|
Número de model
|
Wbv -18
|
|
Força
|
Elèctric, pneumàtic, manual, hidràulic
|
|
Temperatura dels suports
|
Temperatura alta, baixa temperatura, temperatura mitjana, temperatura normal
|
|
Marca
|
Gnee
|
|
Estructura
|
Pilota
|
|
Medis de comunicació
|
gas, oli, etc.
|
|
Suport personalitzat
|
OEM, ODM, OBM
|
|
Material corporal
|
Acer al carboni WCB, acer inoxidable CF8/CF8M o acer d’aliatge
|
|
Material de bola
|
Acer inoxidable, acer aliatge
|
|
Material mare
|
Acer inoxidable
|
|
Material de seient
|
PTFE o segell metàl·lic amb estellit, carbur de tungstè
|
|
Connexió final
|
Soldadura de cul, soldadura de soca
|
|
Estàndard de disseny
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Certificacions
|
API 6D, API 607, API 598, ANSI/ASME B16.34, etc.
|
|
Moq
|
5 unitat
|

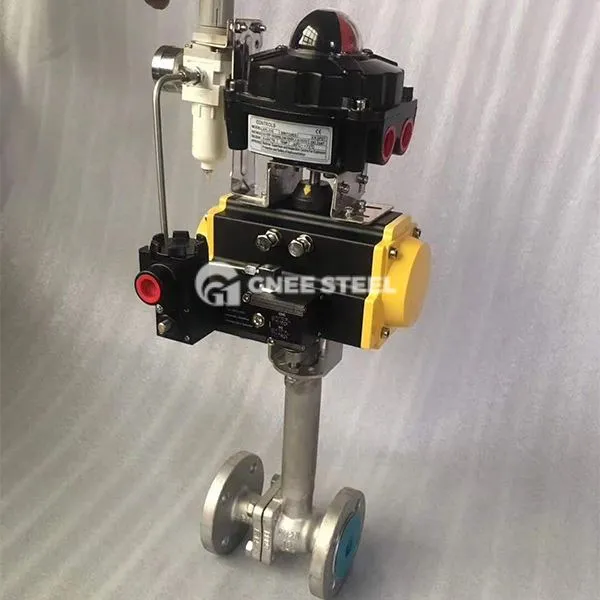

Vàlvules de bola de baixa temperatura
Avantatges
Ultra-baixa Adaptabilitat de la temperatura:
El cos de la vàlvula i els materials de segellat han estat especialment tractats per mantenir el rendiment estable a -196 grau sense el risc de cracking trencadís.
Fiabilitat de segellat -:
L’estructura de doble segellat (segell suau + segell dur) i el disseny de la precàrrega de la molla asseguren una fuga zero a temperatures extremes.
Resistència a la corrosió i alta resistència a la pressió:
El cos de la vàlvula d'acer forjat pot suportar una alta pressió superior o igual a PN1 0.
Resistència del fluid de baixada:
El disseny de diàmetre complet redueix la caiguda de pressió i és adequat per al transport mitjà de baixa temperatura de gran flux.
