ISO 5211 Vàlvules de bola muntada directa

Les vàlvules de bola de muntatge directa de l’ISO 5211 són les vàlvules compatibles amb ISO 5211 amb una plataforma d’interfície normalitzada a la part superior per al muntatge directe d’actuadors elèctrics i pneumàtics sense necessitat de claudàtors addicionals. Dissenyades per simplificar el procés d’instal·lació de l’actuador i millorar la compatibilitat del sistema, aquestes vàlvules de bola s’utilitzen àmpliament en escenaris de control de mitjans d’alta pressió, d’alta temperatura i severes. Les seves funcions bàsiques inclouen:

Interfícies normalitzades: els actuadors i les vàlvules estan directament connectades entre elles, adaptant -se a diverses marques d’actuadors i reduint els costos de manteniment;
Obertura i tancament sense fricció: la bola i el seient de la vàlvula estan fora de contacte durant el funcionament, reduint el desgast de la superfície de segellat;
Grau elevat de segellat: Mecanisme de segellat forçat (casts mecànics + assistència de fluids) garanteix una fuita zero (grau de segellat fins a VI).
Estructura bàsica i funcions de disseny
Disseny de components clau
Interfície de plataforma alta:
La part superior del cos de la vàlvula es mecanitza en una plataforma quadrada o rodona que compleix els estàndards ISO 5211, proporcionant ubicacions del forat de cargol i especificacions dimensionals per suportar el muntatge de l’actuador perfecte;
Les altures de la plataforma i els espais de forats estan estandarditzats per adaptar-se als actuadors multi-rotaris o parcialment rotatius.
Sistema de segellat:
Mecanisme de doble segellat: en tancar la tija de la vàlvula per la bola per formar un segell forçat mecànicament, pressió de fluids per ajudar a millorar l'efecte de segellat;
Material del seient: segell dur metall (polvoritzador de carbur de tungstè) Alta temperatura i alta pressió (-101 grau ~ 815 graus), segell suau (PTFE) Resistència a la corrosió química.
Protecció de seguretat:
Estructura anti-vol de tija per evitar que la pressió mitjana expulsi la tija;
Disseny a prova de foc (per exemple, envasat de grafit) garanteix la seguretat en condicions de treball a alta temperatura.
Procediment de funcionament
Obre: gireu la tija de la vàlvula en sentit antihorari, la bola s’eleva del seient i gira 90 graus, la ruta del flux està totalment oberta;
Tancament: gireu la tija de la vàlvula en el sentit de les agulles del rellotge, la bola es restableix i després premeu cap avall per formar un segell.

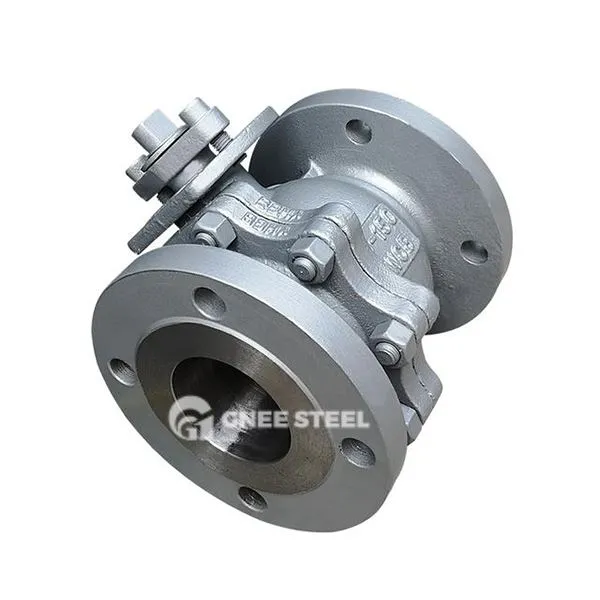

ISO 5211 Vàlvules de bola muntada directa



Aplicacions
Indústria petroquímica: gasoducte d’alta temperatura (resistència a la temperatura de 815 graus), entrada i sortida del reactor d’hidrogenació;
Transmissió de gas natural: canalització d’alta pressió (classe 600 ~ 2500), sistema d’emmagatzematge i transport de GNG ({-196 estabilitat de segell);
Enginyeria de protecció ambiental: tractament d’aigües residuals (segell suau resistent a la corrosió), tall de suports que contenen partícules (esferes recobertes resistents al desgast);
Indústria de l’automatització: Pipeline asèptic farmacèutic (control de precisió de l’actuador elèctric), processament d’aliments (obertura i tancament ràpid).
