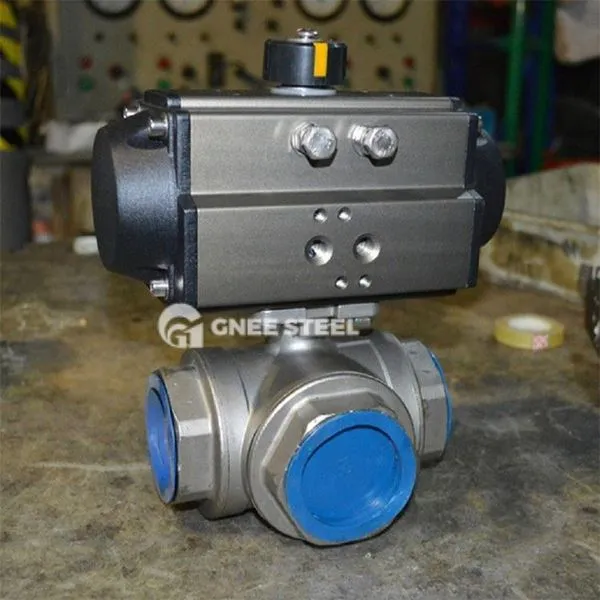

Vàlvula de bola d'alta pressió a 3 vies
Descripció
La vàlvula de boles de tres vies d’alta pressió és una vàlvula dissenyada per a sistemes de fluids d’alta pressió. Pot realitzar un canvi de flux mitjà, desviació, confluència o tancament de canals entre tres canonades girant la bola. Segons l'estructura del canal, es pot dividir en:
L-Type: connecta dos canals perpendiculars mutuament i bloqueja el tercer canal, adequat per a la distribució mitjana.
T-Type: admet un canvi flexible de tres canals, realitza un control de pas complet, desviació o confluència i s’adapta als fluxos de procés complexos.
Especificació de la vàlvula de bola d'alta pressió a 3 vies
| Rang de mida | 1/2 "~ 4", dn15 ~ 100 |
| Mode d’actuació | Double Actuació, Spring Return (Actuació única) |
| Pressió operativa | 1.6MPA |
| Pressió de subministrament d’aire | De 2,5 a 8 bar |
| Vida útil | 1, 000, 000 (1 milió) vegades |
| Angle de rotació | 90 graus ± 4 graus |
| Material corporal | SS304, SS316, SS316L |
| Material de segellat | Ptfe: -30 grau ~ 180 graus, ppl: -30 grau ~ 250 graus |
| Nombre de maneres | 2 Camí |
| Connexió final | Unió doble |
| Suports aplicables | Control de l’aigua, l’aire, el gas, el petroli, el líquid |
| Actuació opcional | Handlever, accionat elèctric o pneumàtic accionat |
| Accessoris opcionals | Vàlvula de solenoide de Namur, interruptor de límit, FRL, indicador de posició, dispositiu manual |
| Aplicació | Aliments i begudes, aigua i aigües residuals, aigua ultra pura, dessalinització, química, tèxtil, farmacèutica, polpa i paper |
Vàlvula de bola d'alta pressió a 3 vies
Funcions
Tolerància a la pressió: el cos de vàlvula forjat integralment i el disseny de seients de vàlvula incrustat, amb un rang de pressió de 1. 6-80 MPa, satisfet les necessitats d’escenaris d’alta pressió com el petroli i la indústria química.
Sealing Releiable: Estructura de segellat elàstica del seient de la vàlvula de quatre cares, el nivell de fuites arriba a ANSI VI i suporta un segellat bidireccional.
Multi-Function Flow Control: A través de la rotació de 90 graus de la bola, la direcció del flux mitjà es pot canviar, fusionar o dividir, reduint el consum d’energia del sistema en un 15%-20%.
Long Life: tija de vàlvula carburitzada resistent al desgast i segells reemplaçables, amb una vida útil de més de 100, 000 Cicles d'obertura i tancament.
Aplicacions
Indústria ppetroquímica:
Diversió de petroli i gas a alta temperatura (com el commutador de matèries primeres del reactor), tall de canonades de vapor d’alta pressió.
Energia i poder:
Sistema d’emmagatzematge d’energia de sal fos commutació medi, resistència a la temperatura de 450 graus /resistència a la pressió 32MPa.
Tracte de l'aigua ambiental:
La dosificació precisa dels agents de tractament d’aigües residuals d’alta pressió, adequats per a líquids corrosius.
Aeroespacial:
Control del sistema de combustible o hidràulic, mantenint les vibracions i les diferències de temperatura extremes.
