Descripció de la vàlvula de bola completament soldada

La vàlvula de boles completament soldades és una vàlvula d’alt rendiment amb totes les parts connectades per soldadura, el seu cos adopta una estructura integral soldada, sense fils ni brides exposats, eliminant el risc de fuites externes i la seva funció bàsica és controlar l’obertura i el tancament de líquids de canonades i regulació.

Components estructurals

Cos de la vàlvula: soldada de la canonada d’acer en conjunt per assegurar la integritat i el segellat estructurals.
Bola: els components d'obertura i tancament del nucli, la superfície del polit de miralls per reduir la fricció.
Seient de la vàlvula: normalment l’anell de segellat compost de metall i polímer (com PTFE), amb molla per millorar l’adaptabilitat del segellat.
Tija: Disseny de segells de doble anell O, connectant el conductor a la bola, girant 90 graus per obrir i tancar durant el funcionament.
Components auxiliars: limitadors, juntes, components de primavera, dispositius antiestàtics, etc.

Materials d'ús comú

Cos de la vàlvula: acer al carboni (ST37, A 106- b), acer inoxidable (304/316).
Bola: acer inoxidable 304/316, part de la superfície de níquel per millorar la resistència a la corrosió.
Seient de vàlvula: matriu metàl·lica incrustada PTFE, RTFE, niló i altres materials de segellat de polímer.
Tija i rodament de vàlvules: Material d’aliatge + recobriment PTFE, amb capacitat d’auto-lubricació.

Especificació de la vàlvula de boles completament soldades

Diàmetre nominal: cobertura de canonades de diàmetre petit i mitjà a gran diàmetre, habitualment dn 50- dn1200.
Pressió nominal: fins a 42MPa, adaptar -se a un entorn d’alta pressió.
Connexió: Estructura de tot soldada, sense brida ni interfície roscada.
Temperatura aplicable: -196 grau -+550 grau (depenent del material de segellat).
Mode de conducció: manual, elèctric, pneumàtic, hidràulic, suport de control de l’automatització remota.

Avantatges del rendiment

Disseny no leatre: l'estructura integral soldada elimina els punts de fuita externs, adequats per a medis inflamables i explosius.
Segellat fiable: el seient de la vàlvula composta de metall i polímer es pot adaptar als canvis de pressió i temperatura, mantenint la tensió a llarg termini.
Corrosió i resistència al desgast: bola d’acer inoxidable i seient de vàlvula de carbur per ampliar la vida útil, adaptar -se als mitjans que contenen partícules.
Funcionament flexible: obertura i tancament de rotació de 90 graus, parell baix, suport per a la resposta ràpida i el control de l’automatització.
Seguretat del foc: la junta de grafit i l'estructura de segellat de metalls al foc encara poden mantenir el segell.

Indústries d'aplicacions

Indústria energètica: petroli, canonades de llarga distància de gas natural i instal·lacions de capçalera, projectes de gasificació/liquidació de carbó.
Indústria química: control del transport de medis corrosius forts (com l’àcid, alcali).
Protecció municipal i ambiental: xarxa de canonades de calefacció, sistema de tractament d’aigües residuals.
Potència i metal·lúrgia: canalització de vapor d’alta temperatura, transmissió de gas industrial.

Vàlvula de boles completament soldades de gnee

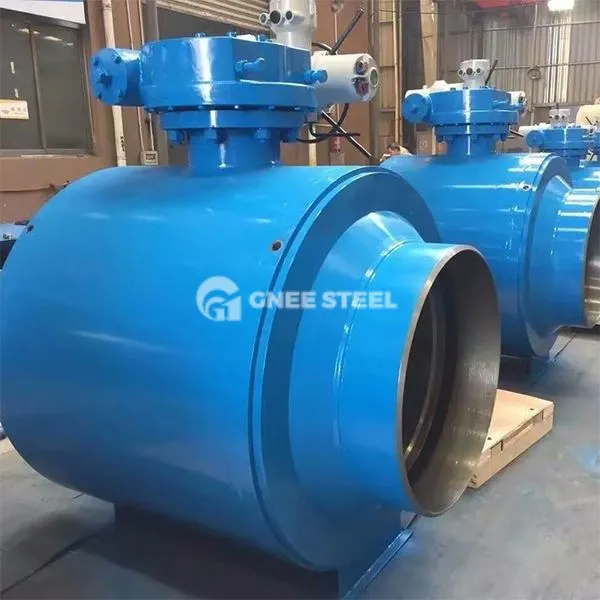

Vàlvula de bola completament soldada
