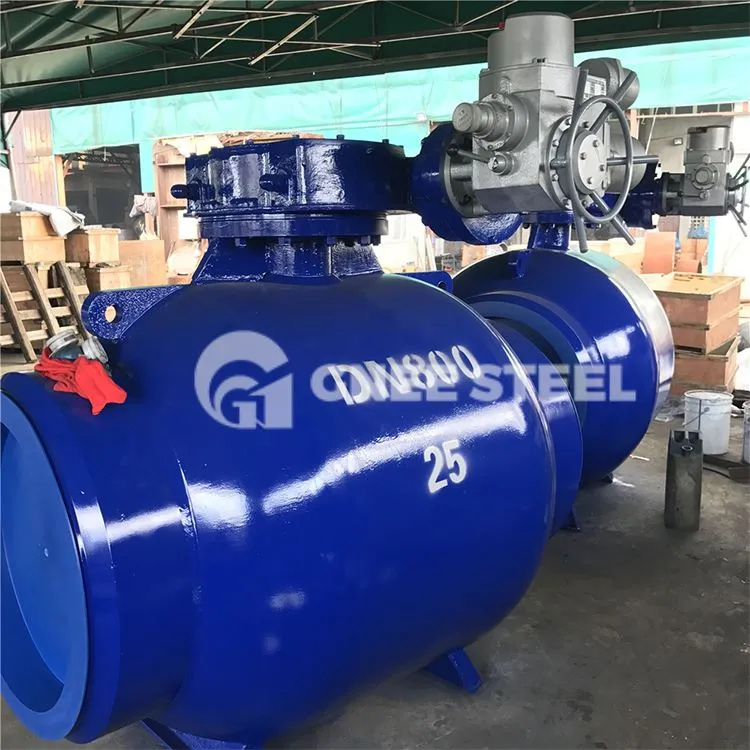

La vàlvula de bola de pas complet té un canal de flux d'amplada constant, el que significa que la mida del forat des de l'entrada fins a la sortida és la mateixa. La seva mida no pot ser inferior al valor especificat a la norma, que és aproximadament equivalent al diàmetre nominal de l'especificació. Per exemple, el flux de la vàlvula de bola de pas total DN50. El diàmetre del canal també ha de ser d'uns 50.
|
Gamma de talles |
Material del cos |
|
1/2"-8" DN15-DN200 |
WCB, CF8, CF8M, dúplex inoxidable, etc. |
|
Classificació de pressió |
Material de pilota |
|
Classe150-Classe 300 PN16-PN40 |
CF8, CF8M, CF3, CF3M |
|
Finalitzar la connexió |
Material del seient |
|
Brida (FF, RF, RJ), soldadura a tope |
PTFE, RPTFE, seient metàl·lic |
|
Estil d'estructura |
Material de la tija |
|
Port complet, patró L / patró T / patró Y |
SS304, SS316, 17-4PH |
|
Opcions de l'actuador |
Estàndard de disseny |
|
Palanca, engranatge sinc, pneumàtic, elèctric |
API 6D |
|
Rang de temperatura |
Estàndard cara a cara |
|
-29 grau ~120 graus |
MFD |
|
Estàndard de connexió |
Estàndard de prova |
|
Perforació de brida: ASME B16.5, ASME B16.47, GB/T 9113, JB/T 79 Soldadura a tope: ASME B16.25, GB/T 12224 |
API 598 |
La diferència entre la vàlvula de bola de pas total i la vàlvula de bola de pas reduït
- Mitjans de comunicació aplicables:
1. Les vàlvules de bola de pas total s'utilitzen generalment en canonades que transporten mitjans viscosos i propensos a l'escòria. A causa de la seva petita resistència als fluids, es pot dir que bàsicament no hi ha resistència al flux, la qual cosa pot facilitar el pas de rascadors i purgues de cera habituals.
3. Les vàlvules de bola de diàmetre reduït són adequades per a canonades que transporten gas o mitjans amb propietats físiques similars a l'aigua. Com que són aproximadament un 30% més lleugeres que les vàlvules de bola de diàmetre complet, la seva resistència al flux és només 1/7 de les vàlvules de tancament del mateix diàmetre. Sobre. És útil reduir la càrrega de la canonada i reduir els costos.
- Procés aplicable:
1. Per a canonades que requereixen neteja regular, independentment del mitjà que es transporti, s'han d'utilitzar vàlvules de bola de pas total. El cabal del mitjà que passa per la vàlvula de bola de pas total no es reduirà i la resistència al flux és petita, cosa que el converteix en un producte ideal per al control de canonades, especialment en condicions de treball exigents. Especialment quan les línies principals dels oleoductes i gasoductes s'han d'enterrar sota terra, s'han d'utilitzar vàlvules de bola soldades de pas complet.
2. La vàlvula de bola de diàmetre reduït és adequada per a algunes condicions de treball amb requisits baixos i resistència al flux petita. Quan el diàmetre interior de la vàlvula és més d'un 80% més gran que el diàmetre interior de l'extrem de la canonada, gairebé no té cap impacte en la capacitat de flux de fluid de la canonada. Moltes vàlvules tenen reducció de diàmetre, que generalment es controla dins de 0,8. D'una banda, la reducció del diàmetre redueix la capacitat de cabal de la vàlvula, és a dir, el valor Kv de la vàlvula, augmenta la caiguda de pressió als dos extrems de la vàlvula, provoca pèrdues d'energia i té un impacte negatiu en la canonada. Va dir que no va tenir gaire impacte, però podria haver augmentat l'erosió del gasoducte.
- Vàlvula de port complet
