Descripció de la vàlvula de bola muntada de Trunnion
La vàlvula de bola muntada de trunnió completa és una mena de vàlvula de boles amb un disseny excèntric de boles i un disc de trunnió com a estructura central, el seu camí de flux complet és el mateix que el diàmetre interior del gasoducte, adequat per a una alta viscositat, que conté partícules o necessiten obrir i tancar les severes condicions ràpidament, àmpliament utilitzada en el petroli, el producte químic, el gas natural i altres indústries.
Estructura
Components bàsics:
- Trunnion and Ball:
Trunnion per al disseny de l’eix excèntric, impulsat per la rotació de la bola per produir pre-desplaçaments, reduir el desgast de la superfície de segellat; Polis de miralls de superfície de la bola, disseny de perforació completa per assegurar -se que el camí de flux sense contracció.
- Cos i seient de vàlvula:
El cos de la vàlvula està fabricat en acer o acer inoxidable, i el canal intern és igual al diàmetre de la canalització; El seient de la vàlvula és de disseny flotant i el segell es forma prement la bola a través de la molla o la pressió mitjana.
- Dispositiu de conducció:
Engranatge de cuc extern de trunnió, actuador pneumàtic o elèctric, recolza l’obertura i el tancament ràpid de 90 graus.
Estructura auxiliar:
- Disseny a prova d’incendis i explosions: estructura anti-desvinculació de la tija, redundància del segell metàl·lic, adaptar-se a l’alta temperatura i al medi d’alta pressió.
- Dispositiu antiestàtic: a través del contacte de la molla i la bola amb l'exportació d'electricitat estàtica, per evitar l'explosió de mitjans perillosos.
Especificació de la vàlvula de bola muntada de Trunnion
- Diàmetre nominal (dn): dn 50- dn1200 (tipus de boca gran), la ruta de flux complet és la mateixa que el diàmetre interior de la canonada.
- Qualificació de pressió:
- Models convencionals: classe 150- class900 (estàndard americà), pn 16- pn40 (estàndard europeu).
- Personalitzat a alta pressió: fins a la classe2500 (42MPa), adequat per a l'extracció de gasos de pou profund o la transmissió d'alta pressió.
- Connexió: connexió de brida (brida estàndard o estesa), tipus de subjecció o tipus de soldadura.

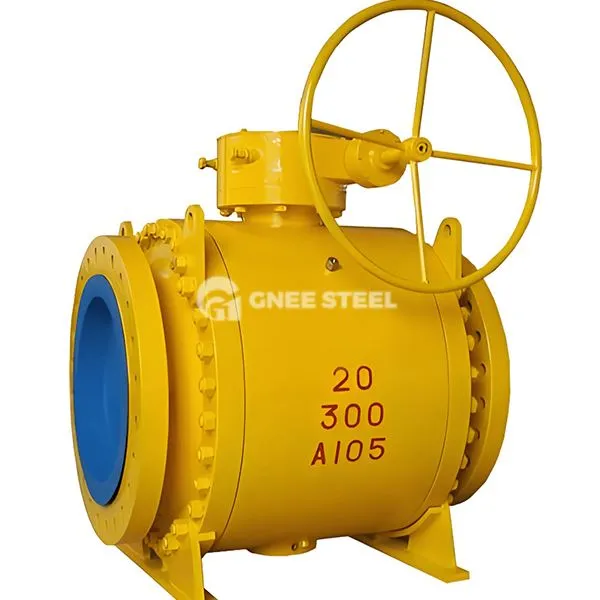

Gnee Full Bore Trunnion Mounted Ball Valve
Característiques i avantatges
- Baixa resistència al flux i alta capacitat de flux: el disseny del forat complet redueix la resistència mitjana, a prop del coeficient de resistència del flux de la canonada recte, adequada per a escenaris de gran flux.
- Vida resistent al desgast i llarga:
La bola i el seient estan recoberts amb aliatge dur o aliatge a base de níquel, resistent al flagell de medis que contenen partícules i fibres.
L’estructura excèntrica de trunnions redueix l’obertura i la fricció de tancament, la vida de la superfície de segellat s’incrementa més d’un 30%.
- Segellat fiable:
Superfície de doble segellat (metall/segell suau), per aconseguir fuites zero, és aplicable el sistema de buit.
Estructura de compensació del seient flotant, adaptat automàticament a la deformació causada pels canvis de temperatura o pressió.
- Funcionament convenient:
Obertura i tancament de rotació de 90 graus, un parell baix (només el 60% de les vàlvules de bola ordinària), suport per al control de l’automatització remota.
Aplicacions
- Oil i gas:
Sistema d’extracció de gasos del pou de petroli, tall de gasoducte de llarga distància, tallat a alta pressió, control de gas natural que conté sofre.
- Químic i farmacèutic:
Resina d’alta viscositat, purins que contenen catalitzadors, àcid corrosiu i transport mediàtic alcalí.
- Metal·lúrgia i electricitat:
Pipeline de vapor a alta temperatura, pols de carbó i tractament de cendres, sistema d’aigua circulant.
- Protecció ambiental i municipal:
Tractament d’aigües residuals que conté partícules sòlides, fangs que transporten canonades
Per què escollir vàlvules de bola muntades amb trunnion
- ADAPTABILITAT DELS MEDIS: L’únic tipus de vàlvula que pot abordar simultàniament les necessitats de viscositat, partícules i altes pressió, evitant la cristal·lització o l’obstrucció dels mitjans.
- Economia: el disseny complet de perforació redueix el consum d’energia de bombament, els costos de manteniment més baixos que les vàlvules de porta o globus.
- Seguretat: Incendi, explosió i disseny antiestàtic d'acord amb l’API 607/6FA i altres estàndards exigents.
