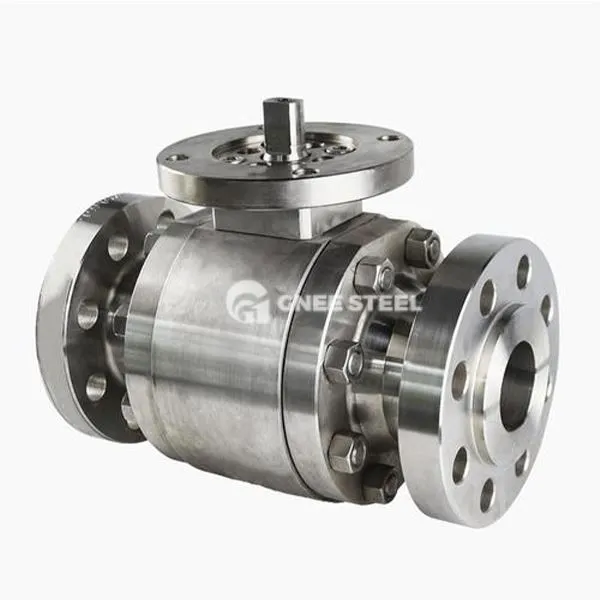

Descripció de la vàlvula de bola de trunnió d'acer forjat
La vàlvula de bola de trunnió d'acer forjat és una vàlvula de bola feta de material d'acer forjat . La seva característica de disseny és que la bola es fixa al cos de la vàlvula a través del trunnió i pot girar al voltant del trunnió per obrir i tancar la vàlvula . Aquest tipus de vàlvula té les següents característiques:
Material: acer forjat, amb gran resistència, resistència a la temperatura, resistència a la corrosió i altres propietats excel·lents .
Camp d’aplicació: s’utilitza principalment en camps industrials com el petroli, el gas natural, la indústria química i l’energia elèctrica i funciona bé sota un entorn d’alta pressió i alta temperatura .
Característiques estructurals: l'estructura del trunnió soluciona la bola, redueix la fricció i el desgast durant el funcionament i estén la vida útil de la vàlvula .
Rendiment de segellat: normalment s’utilitzen segells durs metàl·lics o materials de segellat tou, cosa que pot mantenir un bon rendiment de segellat en condicions de treball extrems .
Parell de funcionament: el disseny estructural és raonable, el parell de funcionament és baix i és fàcil operar actuadors manuals o elèctrics o pneumàtics .
Especificació de la vàlvula de bola de trunnió d'acer forjat
|
Disseny i fabricació
|
API6D ASME B16.34 GB/T12237
|
|
Dimensió presencial
|
ASME B16.10 GB/T12221
|
|
Acaba la connexió
|
ASME B16.5 ASME B16.47 GB/T9113 JB/T79 HG20592
|
|
Inspecció i prova
|
GB/T9092 API598
|
|
Classe de pressió
|
150lb 300LB 600LB 900LB 1500LB 2500LB
|
|
Material principal
|
A216 WCB /A352 LCB /A217 WC6 /A217 WC9 /A217 C5 /A351 CF8 (M) /A351 CF3 (M)
|
|
Mida (dins)
|
2" 2-1/2" 3" 4" 5" 6" 8" 10" 12" 14" 16" 18" 20" 24" 28" 30" 32" 36" 40"
|
|
Manteniment
|
Water / Oil Goods / Steam / Gas / àcid, etc .
|
Vàlvula de bola de trunnió d'acer forjat
Avantatges
Tolerància a la pressió de la ULTRTRA: el cos de la vàlvula forjat té una estructura densa i la resistència a la pressió de la classe 2500 és un 40% superior a la de l’acer colat;
Adaptabilitat extrema: el segell és estable des de -196 grau de refrigeració profunda fins a condicions de temperatura alta de 550 graus;
Long life design: The hard sealing ball is resistant to particle erosion, and the opening and closing life is >100, 000 vegades;
Manteniment convenient: El seient de la vàlvula modular admet la substitució en línia sense desmuntatge de vàlvules .
Aplicacions
Energia de pressió ultra alta: Estació de compressió de gas natural (classe 2500), gasoducte d'injecció supercrítica de gas supercrític de gasos;
Indústria d’energia nuclear i química : control de refrigerants de l’illa nuclear (temperatura alta de 550 graus), transport fort àcid (resistència a la corrosió F316L);
Indústria especial: emmagatzematge i transport d’hidrogen líquid (-196 grau de refrigeració profunda), Banc de proves hidràuliques d’aviació .
Etiquetes populars: Vàlvula de boles de trunnió d'acer forjat, Xina Forgedes de vàlvules de boles d'acer forjades, proveïdors, fàbrica, fàbrica
