Descripció de la vàlvula de bola de tija estesa
Les vàlvules de bola de tija estesa són dispositius de vàlvules dissenyats per funcionar en condicions especials ampliant la tija, i les seves funcions bàsiques inclouen:
Control a distància: controleu l’obertura i el tancament de les vàlvules en entorns profundament enterrats o d’alt risc des del terra o una zona segura ampliant la tija (fins a diversos metres);
Control de suports: adequat per al tall i la regulació de líquids, gasos i medis criogènics (per exemple, GNL), amb alguns models que recolzen líquids que contenen fibres o partícules;
Adaptació ambiental: es pot enterrar directament al terra o desplegar -se a baixa temperatura (-196 grau), alta pressió (classe 2500) i altres ambients extrems.
Estructura
| subassemblees | Característiques tècniques |
|---|---|
| Tija estesa | L’acer inoxidable o l’aliatge basat en níquel amb superfície cromada, les longituds es poden personalitzar segons les condicions de treball (estàndard 1. 5-3 metres) |
| Valve Body | Construcció d’acer de carboni completament soldades/acer inoxidable, sense necessitat de grans pous de vàlvules per a la instal·lació enterrada, estalviant els costos de construcció. |
| Sistema de reducció | Disseny a prova de foc: quan el segell PTFE falla, la molla empeny el seient metàl·lic per formar un segell secundari amb la bola. |
| Actuant tipus | Admet una operació remota amb claus manuals, actuadors hidràulics o ROVs (robots submarins) |
Especificació de la vàlvula de bola de tija estesa
|
article |
valorar |
|
Aplicació |
Cuina comercial |
|
Mida del port |
25 |
|
Lloc d'origen |
Porcelana |
|
Henan |
|
|
força |
Hidràulic |
|
Temperatura dels suports |
Temperatura alta, baixa temperatura, temperatura mitjana, temperatura normal |
|
marca |
Gnee |
|
estructura |
pilota |
|
medis de comunicació |
Regar |
|
Suport personalitzat |
OEM, ODM |
|
Material de bola |
Acer de carboni |
|
Tipus de connexió |
Brida |
|
Pressió operativa |
200psi, 775psi |
|
Mida de la connexió |
2 a |
|
Material de segellat |
EPDM |
|
Temp. Distància |
32-150f |

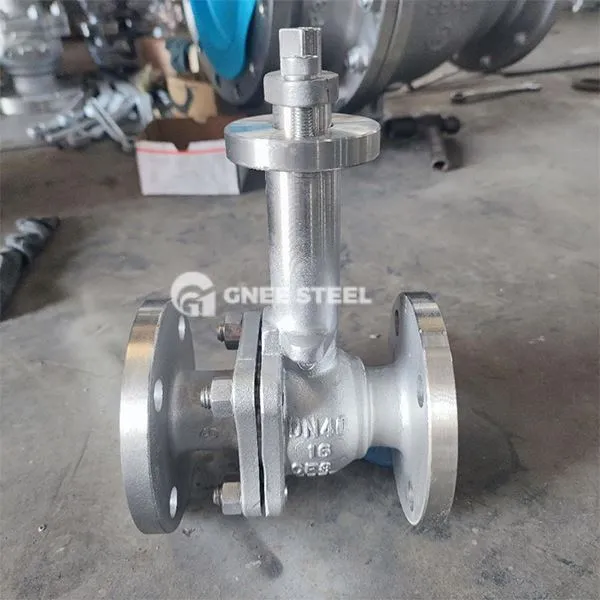

vàlvula de bola de tija estesa
Avantatges
Convenient d’instal·lació
El cos de vàlvula totalment soldada es pot enterrar directament, només calen pous de servei poc profunds, reduint la quantitat de treballs d’enginyeria civil en un 90%;
Fiabilitat del segell
Disseny de segellat de doble etapa (segell suau + segell metàl·lic), velocitat de fuita inferior o igual a 1/3 de la norma BS 6364;
Resistent als ambients extrems
Els models de baixa temperatura han passat la certificació Shell 77/200 i poden suportar -196 grau de nitrogen líquid.
Aplicacions
Xarxa de calefacció de la ciutat: DN 50- Les vàlvules de bola completament soldades DN1200 s'utilitzen per al control de suports de canalització de calor, el parell d'obertura i tancament inferior o igual a 200n-m;
Sistema d’emmagatzematge i transport de GNL: la vàlvula de bola criogènica de la tija d’extensió compleix l’estàndard BS 6364, que s’utilitza per al tall de gasoducte de gas natural liquat;
Oil and gas field direct buried pipeline: carbon steel valve body + epoxy coating anti-corrosion, adapted to the soil environment with Cl- concentration >5000 ppm.
