Descripció de la vàlvula de bola de brida elèctrica
La vàlvula de boles de brida elèctrica és una vàlvula de control automatitzada composta per un actuador elèctric i una vàlvula de bola connectada per la brida. Condueix la bola per girar 90 graus rebent un senyal elèctric per aconseguir una ràpida regulació d’obertura i tancament o flux de medis de canonades. Les seves funcions bàsiques inclouen:
Control remot: adequat per a escenaris industrials que requereixen un funcionament automatitzat (com el petroli i les canonades químiques), admet 4-20 Entrada de senyal MA i unitat de potència de CA de 220V.
Sealing High: Soft Seal (PTFE) o Estructura de segell dur (metall a metall) compleix les necessitats de diferents suports i el nivell de fuites arriba al nivell ANSI VI.
Característiques estructurals i de disseny
Cos i materials de la vàlvula:
El cos de la vàlvula està fabricat en acer de carboni forjat, acer inoxidable o acer aliatge (com WCB, 304/316), la connexió de la brida compleix els estàndards GB/Ansi/DIN, i la resistència a la pressió arriba a PN 16- PN63 (1. 6-6. 4mpa).
La superfície de la bola es ruixa amb carbur (com el carbur de tungstè), i el disseny de forts mins redueix la resistència al flux i la pèrdua de pressió és inferior a la de les vàlvules de porta de les mateixes especificacions.
Actuador:
Equipat amb actuadors elèctrics de la sèrie GT, DSR o DKJ, sistema de servo integrat, control de tipus de commutador o tipus de tipus de regulació i cobertes de rang de parell 50-2000 n · m.
L’estructura de la unitat directa simplifica la instal·lació, té un temps de resposta curt (normalment inferior o igual a 15 segons) i és adequada per a escenaris d’obertura i tancament freqüents.
Segellat i seguretat:
Disseny de segellsDual: la tija de la vàlvula adopta el paquet PTFE i l’anell O per a doble segellat, i el seient de la vàlvula compensa el desgast a la precàrrega de la molla per assegurar el segellat a llarg termini.
FIRESA I PROGRAMA DE L’EXPLOSIÓ: L’actuador compleix l’estàndard a prova d’explosió EXDⅱBT4 i el disseny del cos de la vàlvula engrossida pot suportar temperatures extremes des del grau -29 fins a 450 graus.
Especificació de la vàlvula de bola de brida elèctrica
|
DIAMETER NOMINAL DN (mm)
|
Dn 15- dn200
|
|
Pressió nominal
|
Pn1. 0/1.6/2.5/4. 0/6.4mpa
|
|
Mitjà aplicable
|
Aigua/Petroli/àcids nítrics/àcids acètics/Slurries/Viscositat Fluid, etc.
|
|
Temperatura adequada
|
-40 grau -+80 grau (ptfe/ppl segellat) -40 grau -+350 grau (segellat metàl·lic)
|
|
Fuites
|
S'adapta a l'estàndard d'ANSI B16.104
|
|
Angle rotatiu
|
90 graus
|
|
Material corporal
|
WBC, 304, 316
|
|
Materials de seient
|
PTFE (NORNAL TEMP), PPL especial (temperatura alta), segellat metàl·lic (temperatura alta)
|

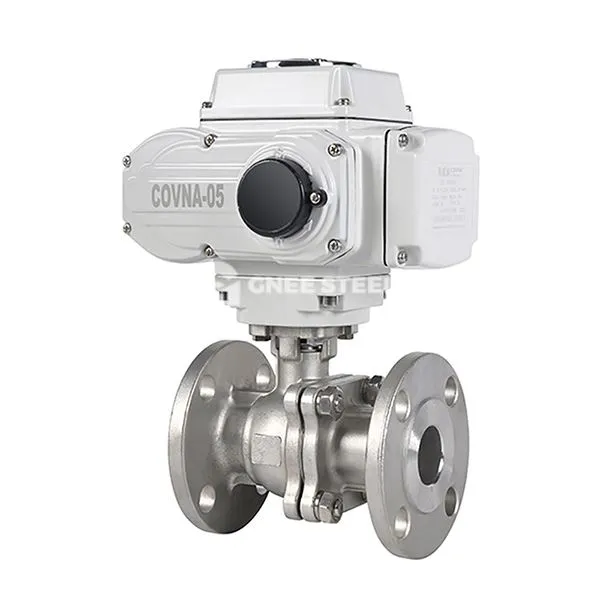

vàlvula de bola de brida elèctrica
Suggeriments de selecció:
Media corrosiu: preferiu el cos de la vàlvula d’acer inoxidable 316L + l’estructura del segell dur (sèrie Q941Y-P).
Escenaris de pressió de High: Seleccioneu el cos de vàlvula forjat (com A105) + Classe 600 o superior al disseny de la connexió de brides.
Requisits de regulació: configurar l’actuador elèctric proporcional (com la sèrie PSQ), Suport 0-90 grau Lineal Ajustament.
Aplicacions
Indústria pulquímica: apagada d’emergència de canonades de refineria, distribució de matèries primeres del reactor.
Energia i potència: regulació del sistema de vapor de les centrals tèrmiques, el control de l'aigua de refrigeració de les centrals nuclears.
Enginyeria de protecció ambiental : Retallada de medi corrosiu de les plantes de tractament d'aigües residuals, control de flux dels sistemes de desulfurització de gasos de combustió.
