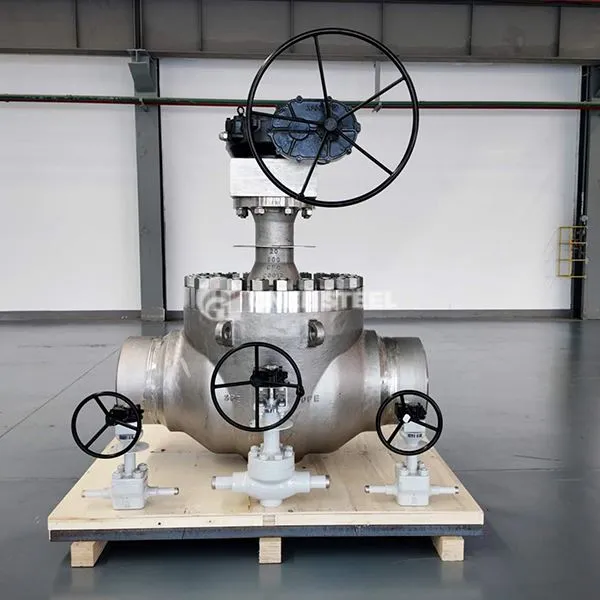

Vàlvula de bola criogènica

La vàlvula de bola criogènica és una mena de vàlvula dedicada a la temperatura mitjana en -40 grau a -250 grau (alguns models poden ser tan baixos com {{2} grau) de la temperatura baixa o ultra-baixa amb entorn de temperatura, rotat (GNL), oxigen líquid i altres fàcils de gastar el control dels mitjans.

Components

• Cos i capnet: l'estructura principal, normalment amb un disseny de coll estès per minimitzar l'efecte de les temperatures baixes sobre la tija de la vàlvula.
• Bola: el nucli d’obertura i tancament de les parts, la superfície del polit de miralls per reduir la fricció i el seient de la vàlvula per formar un vici de segellat.
• Material del seient i de segellat: el politetrafluoroetilè (PTFE), els materials modificats de PTFE o de farciment ceràmic s’utilitzen majoritàriament per assegurar un segellat fiable a temperatures baixes.
• Tija de la vàlvula: equipada amb una estructura anti-blowout per evitar que la tija de la vàlvula es desprengui a causa de l’augment de la pressió interna i la tija de funcionament suporta la unitat manual, elèctrica o pneumàtica.
• Components auxiliars: safata de goteig d’aïllament (per evitar gelades), dispositiu de compensació de molla (per compensar automàticament l’error de desgast), la caixa de farciment (per millorar el segellat de la tija).

materials

• Cos/capó: acer inoxidable (304/316), acer a baixa temperatura (LCB, LC3), acer aliatge (CF8).
• Bola i seient: acer inoxidable (304/316) o acer de carboni, superfície xapada amb aliatge dur per millorar la resistència al desgast.
• Material de segell: PTFE, RTFE, polietilè i altres materials de polímer resistents a baixa temperatura.

Mida de les especificacions

• Diàmetre nominal: dn 15- dn600 (alguns models admeten calibre més gran).
• Valoració de pressió: classe 150- classe900, fins a 42MPa.
• Temperatura aplicable: -196 grau -+80 grau (depenent del material de segellat).
• Connexió: brida, soldadura o connexió roscada, alguns models adopten un disseny complet de forat per reduir la resistència al flux.



Vàlvula de bola criogènica gnee



Característiques i avantatges

• Resistent a la temperatura baixa extrema: materials especials i procés de tractament de refrigeració profunda no asseguren cap deformació i cap fuga al grau -196.
• Excel·lent rendiment de segellat: anell de segellat PTFE modificat + Estructura de compensació de la molla, per aconseguir fuites zero.
• Funcionament convenient i segur: obertura i tancament rotatiu de 90 graus, disseny de parells baixos, manual de suport/elèctric/pneumàtic.
• Corrosió i resistència al desgast: cos d’acer inoxidable i recobriment de carbur per adaptar -se a medis de partícules o corrosius.
• Incendis i explosions: segellat de grafit i disseny antiestàtic per satisfer els requisits de seguretat dels ambients d’alt risc.

Aplicacions

• Indústria energètica: lliurament de gas natural liquat (GNL), control de medis de baixa temperatura petroquímica.
• Gasos industrials: oxigen líquid, nitrogen líquid, amoníac líquid i altres sistemes d’emmagatzematge i transport criogènics.
• Química i refrigeració: propà, butà i altres canonades de gas liquat, equips de refrigeració.
• Investigació aeroespacial i científica: dispositiu experimental de temperatura ultra-baixa, sistema de lliurament de combustible de coets.

• Adaptabilitat ambiental extrema: l'únic tipus de vàlvula que pot funcionar de manera estable a la temperatura ultra-baixa -196 grau.
• Seguretat i fiabilitat: segell de fuites zero i disseny a prova d’explosió per protegir la seguretat dels mitjans inflamables i explosius.
• Llarga vida i baix manteniment: la ruta de flux de neteja i l'estructura de compensació de desgast redueix significativament la freqüència de manteniment.
• Econòmic i eficaç: baixa resistència al líquid (a prop de la secció recta), l'efecte d'estalvi d'energia és notable.
