Descripció final de la brida de la vàlvula de bola
La vàlvula de bola de la brida és una vàlvula de bola que es connecta al sistema de canonades mitjançant una connexió de brida. La seva part d'obertura i tancament del nucli és una bola amb una circular a través del forat, que pot aconseguir un control complet obert/tancat del medi mitjançant una rotació de 90 graus.
Components bàsics
Cos i brida de Valve: El final de la brida adopta una brida estàndard (com ANSI, DIN) per assegurar una connexió ferma amb el pipeline i facilitar la instal·lació i el desmuntatge; Ball i seient de la vàlvula: la pilota està fabricada majoritàriament en acer inoxidable o aliatge, i el seient de la vàlvula adopta PTFE o segell dur de metall, adequat per a alta pressió, alta temperatura i medis corrosius; Valve tija i actuador: admet la unitat manual (mànec) o automàtica (pneumàtica/elèctrica) i transmet el parell a la pilota per completar l’acció d’obertura i tancament.
Principi de treball
Mecanisme d'obertura i tancament
La bola es gira 90 graus girant la tija de la vàlvula, de manera que el forat de la bola s’alinea amb el gasoducte (totalment obert) o vertical (completament tancat), de manera que s’aconsegueixi un flux o un tall mitjà.
La connexió de la brida garanteix la tensió entre la vàlvula i el gasoducte per evitar fuites de medi.
Característiques bàsiques
Resistència al flux i segellat alt
El disseny de fila complet fa que la resistència al fluid sigui propera a la de la canonada recte, reduint la pèrdua de pressió;
El seient de la vàlvula PTFE aconsegueix fuites zero a temperatura ambient i el segell dur metall té una resistència a la temperatura de fins a 450 graus , adequada per a unes condicions laborals dures.
Funcionament i durabilitat fàcils
9 0 obertura ràpida i tancament ràpid, el temps de funcionament pot ser tan curt com 0,05 segons, que és millor que les vàlvules rotatives de diversos voltes com les vàlvules de porta i les vàlvules d’aturada;
L’estructura modular suporta un manteniment ràpid i la vida útil pot arribar a Tens de milers d’obertures i tancaments.
Adaptabilitat a tot el
L’extrem de la brida és compatible amb diversos estàndards internacionals (com ara GB, HG, JIS) i és adequat per a diferents sistemes de canonades;
Pot gestionar líquids, gasos, vapor i medis que contenen partícules (com les aigües residuals i la polpa).
Especificació final de la brida de la vàlvula de bola
- Mida: 1/2 '' - 4 ''
- Tija a prova de cops
- Funda fina
- Port ple
- Coixinet ISO de muntatge
- Cara a cara: Ansi B16.10 / Jis B2002 / Din Pn 16-40
- Disseny anti-foc disponible ACC: API607
- Standard de la brida: ASME 16,5 / JIS B2220 / DIN 2633
- Disseny conformant ASME B16.34
- Inspecció i prova: API 598

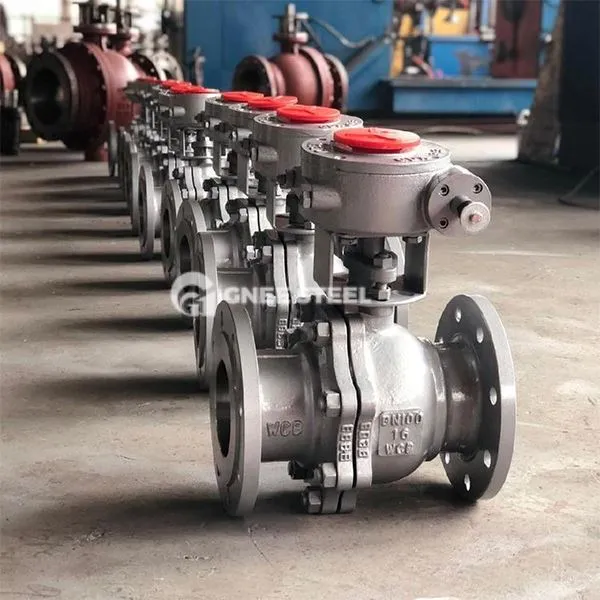

extrem de la brida de la vàlvula de bola
Aplicacions
Oil i gas
Apagat d’emergència de canonades de petroli i gas, control de l’accés als dipòsits d’emmagatzematge, resistència a alta pressió (classe 300) i corrosió de sulfur d’hidrogen.
Chímic i farmacèutic
Aïllament de materials del reactor, transport mitjà d’àcid i alcali, complint els requisits de segellat sanitari.
Tractament d'aigua i protecció ambiental
Sistema de tractament d’aigües residuals Obertura i tancament, control de líquids de partícules sòlides, per evitar l’embús de la vàlvula.
Energia i electricitat
Apagat ràpid de canonades de vapor de la caldera i sistemes de transmissió de gas, adequats per a condicions de temperatura alta i alta pressió
