La vàlvula de bola flotant de dues peces és un tipus especial de vàlvula, la seva forma estructural es compon principalment de dues parts, per la qual cosa s'anomena "de dues peces". La característica principal d'aquesta vàlvula és que la bola flota, quan la pressió mitjana sobre la bola, la bola pot produir un cert desplaçament i pressionar-la fortament a la superfície de segellat de l'extrem de sortida, per garantir el segellat de l'extrem de sortida. .
2 especificacions de pilota flotant
|
Servei |
L'aplicació de canonades de transmissió de petroli, gas natural, aigua i productes químics, el segellat de metall a metall es pot utilitzar per a alguns medis abrasius. |
|
Cos de disseny |
Cos de dues peces |
|
Avorrit |
Redueix el pas total o el pas total |
|
Disseny de capó |
Finalitzar l'entrada |
|
Disseny de pilota |
Pilota muntada flotant |
|
Disseny DBB/DIB |
No aplicable |
|
Mida |
1/2"-8" |
|
Pressió |
150 lb-2500lb |
|
Temperatura de disseny |
-46-200 grau |
|
Materials principals |
CS/SS/Acer inoxidable dúplex/Bronze/Inconel/Acer d'aliatge de titani |
|
Tipus de segellat del seient |
PTFE/RPTFE/Nylon/Devlon/PEEK/Segellat dur |
|
Funcionament |
Manual, elèctric, pneumàtic, gas sobre oli, actuador electrohidràulic. (Rotork, Biffi, DVG, etc.) |
|
Estàndard de disseny |
API608/API6D/AWWA/BS5351/ISO17292/DIN/GB/GHOST |
|
Cara a cara |
ASME B16.10/ API6D/DIN |
|
Finalitza |
RF/RTJ com a ASME B16.5, BW a ASME B16.25, SW a ASME B16.11, extrems de fil a ASME B1.20.1 |
|
Disseny de pressió i temperatura |
ASME B16.34 |
|
Estàndard de prova |
API6D/API598, ISO5208 |
|
Segur contra incendis |
APIF6A/API607 |
|
Altres |
Disseny antiestàtic, disseny de tija anti-explosió, NACE MR0175/ISO15156 (si escau) |

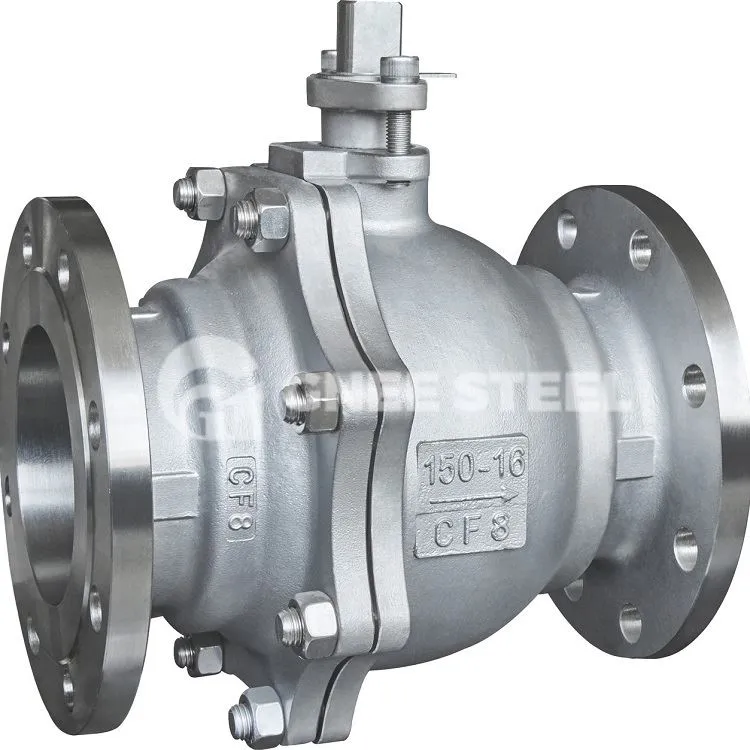

Vàlvula de bola de 2 peces
Les característiques estructurals de la vàlvula de bola de dues peces:
1. obertura i tancament sense fricció. Aquesta característica resol completament la vàlvula tradicional perquè la superfície de segellat fricció entre si i afecta el problema de segellat.
2. estructura de càrrega superior. La vàlvula instal·lada a la canonada es pot inspeccionar i mantenir directament en línia, pot reduir eficaçment la parada del dispositiu i reduir els costos.
3. Disseny monoplaça. Elimineu el problema que el medi a la cavitat de la vàlvula afecta la seguretat d'ús a causa d'una pressurització anormal.
4. Disseny de parell baix. Disseny estructural especial de la tija de la vàlvula, només amb una petita vàlvula de mànec es pot obrir i tancar fàcilment.
5. estructura de segell de falca. La vàlvula es basa en la força mecànica proporcionada per la tija de la vàlvula, la pressió de la falca de la bola al seient de la vàlvula i el segellat, de manera que el segellat de la vàlvula no estigui subjecte a canvis en la pressió diferencial de la canonada, en una varietat de condicions de funcionament, el El rendiment de segellat està garantit de manera fiable.
6. Estructura autoneteja de la superfície de segellat. Quan la bola s'inclina lluny del seient de la vàlvula, el fluid a la canonada al llarg de la superfície de segellat de la bola a través d'un uniforme de 360 graus, no només elimina el fluid d'alta velocitat al seient del fregat local, sinó que també s'elimina. la superfície de segellat de l'acumulació de material, per aconseguir el propòsit d'auto-neteja.
